四柱式多工位气动压合装配设备

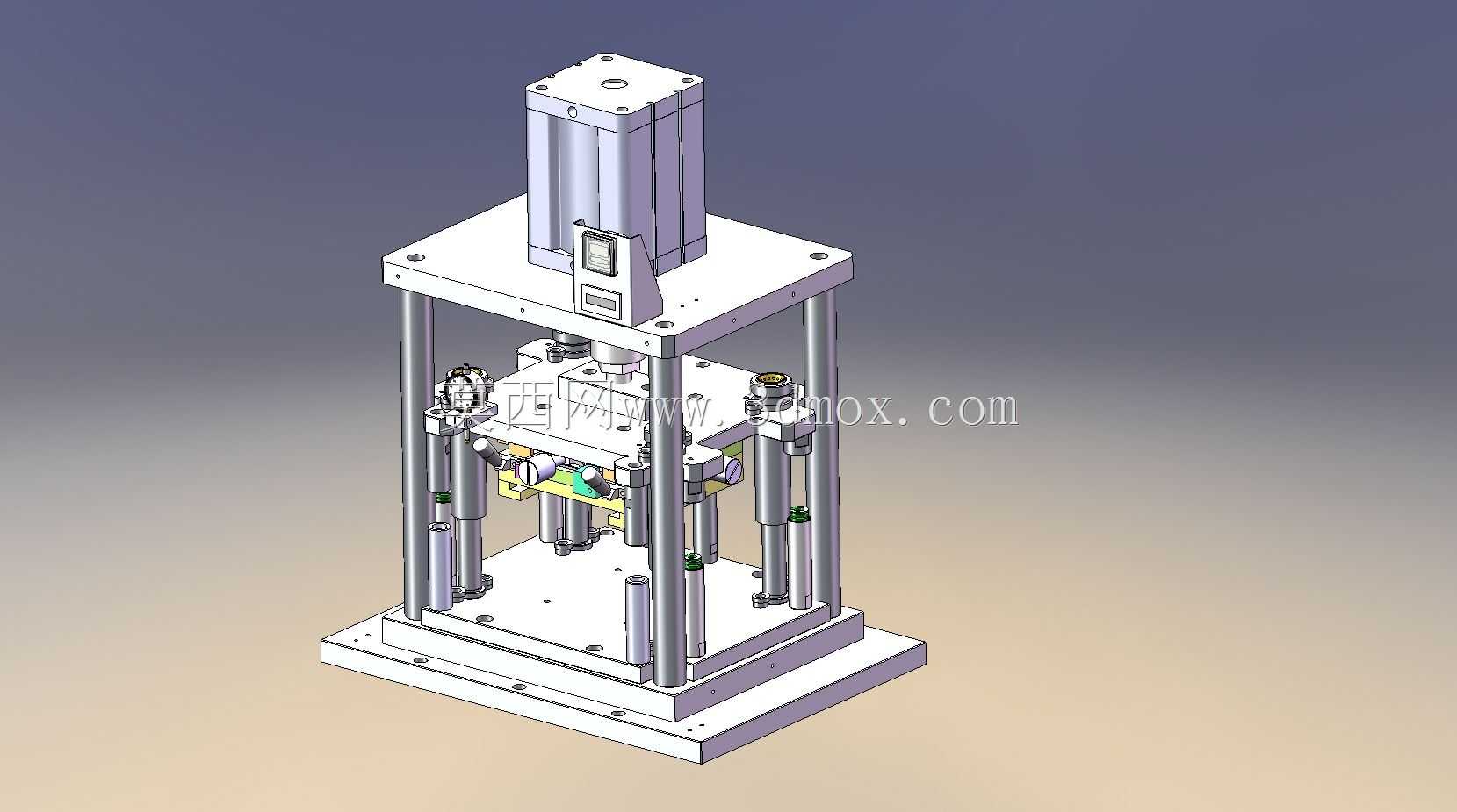

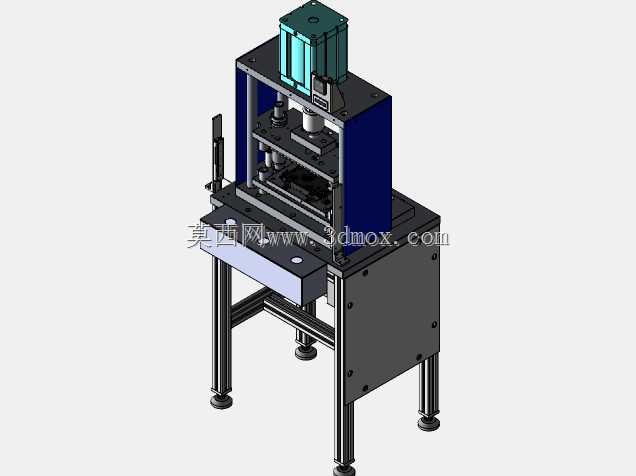

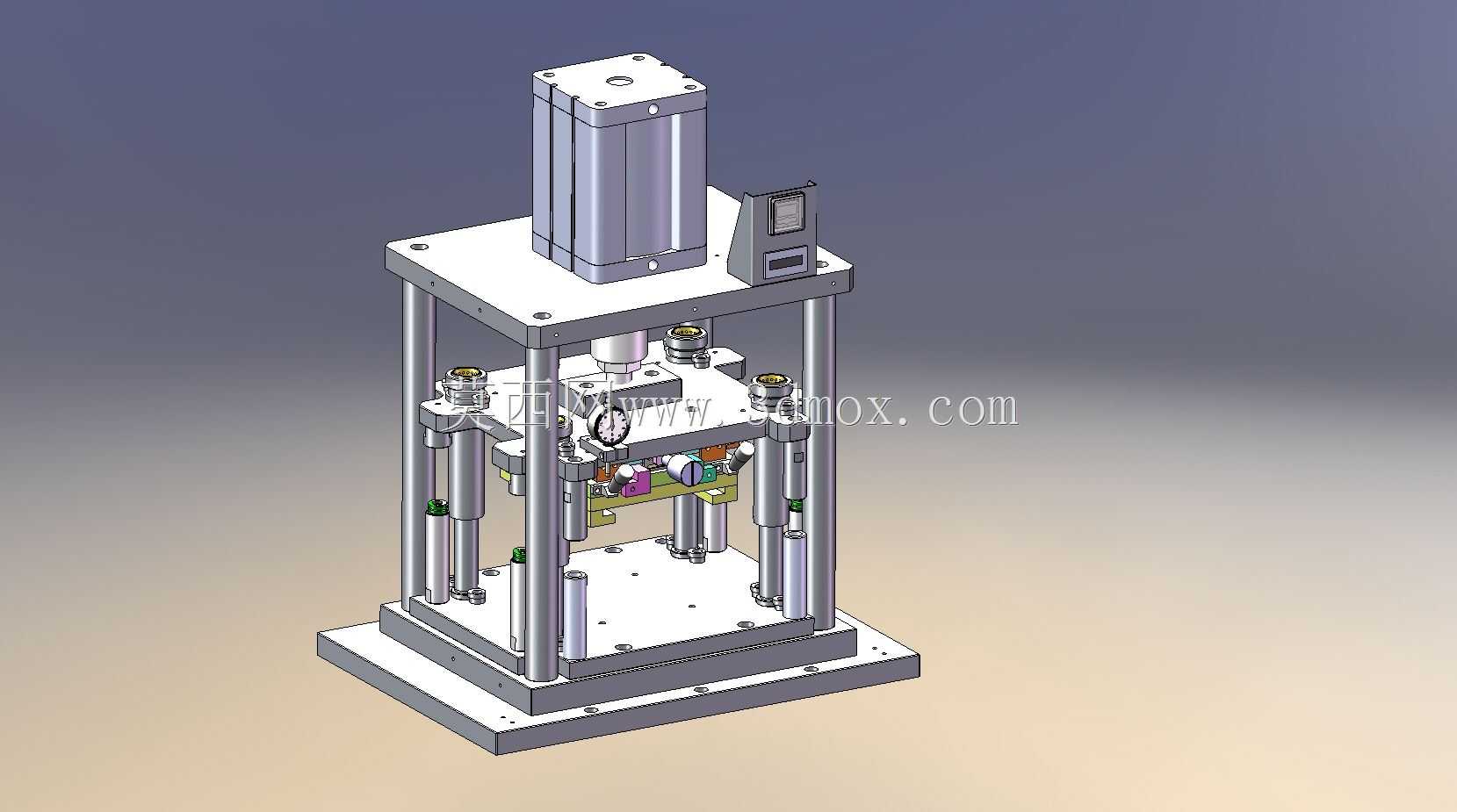

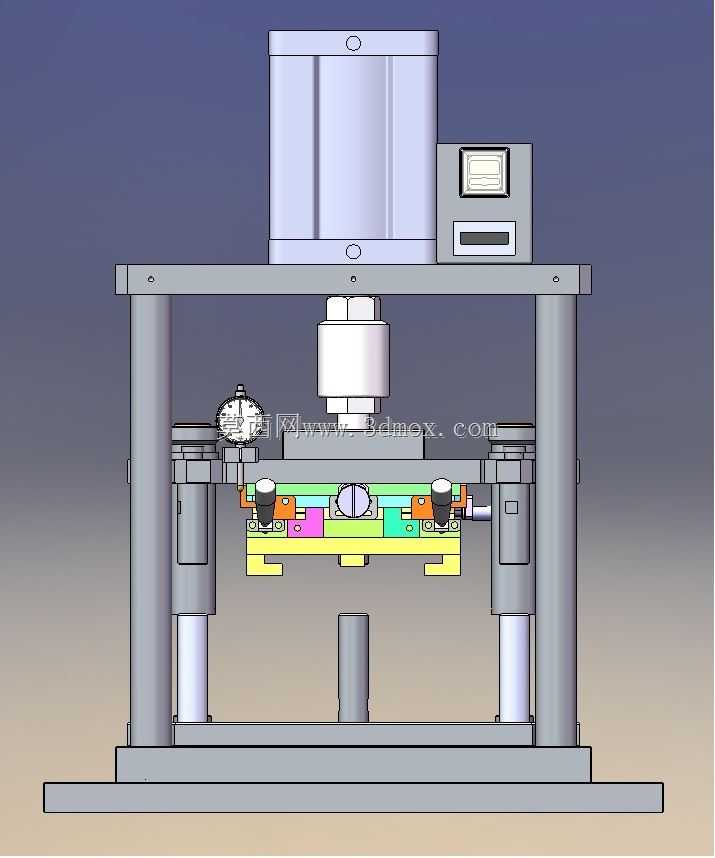

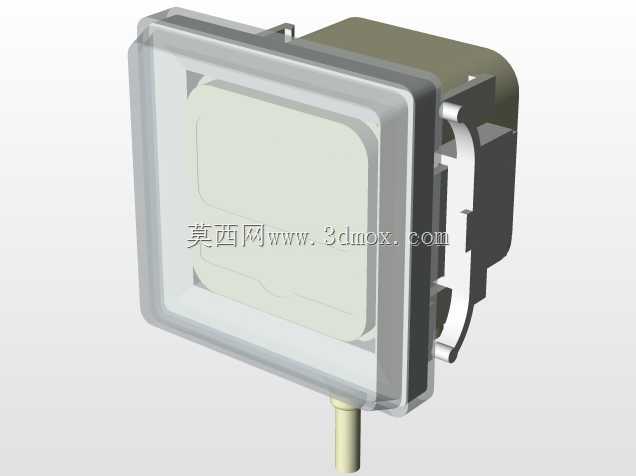

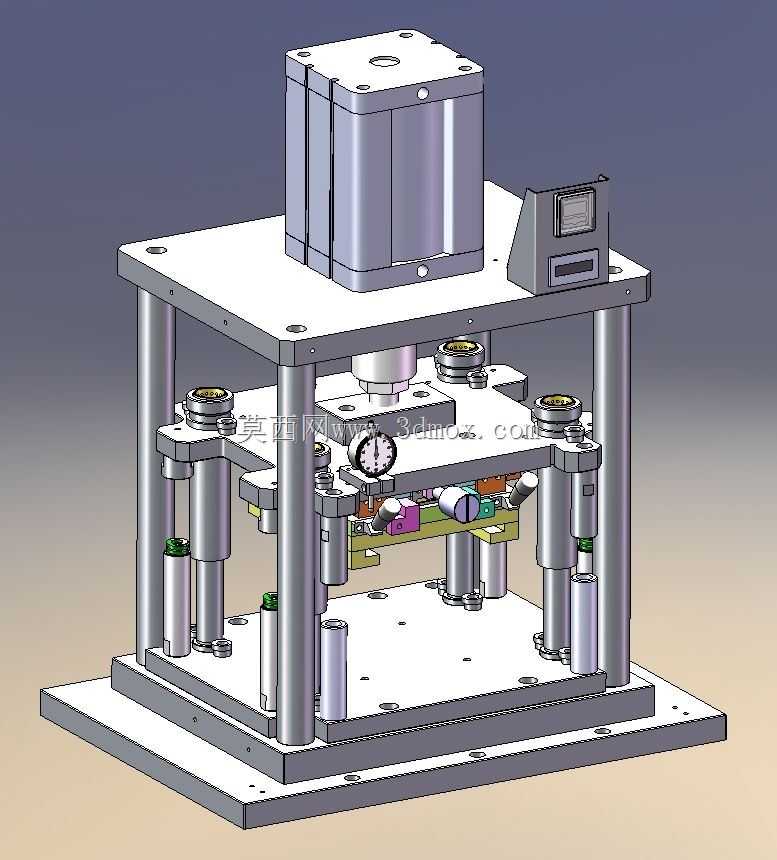

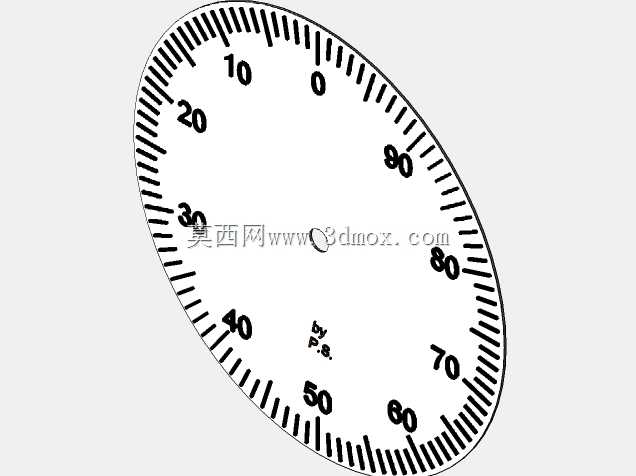

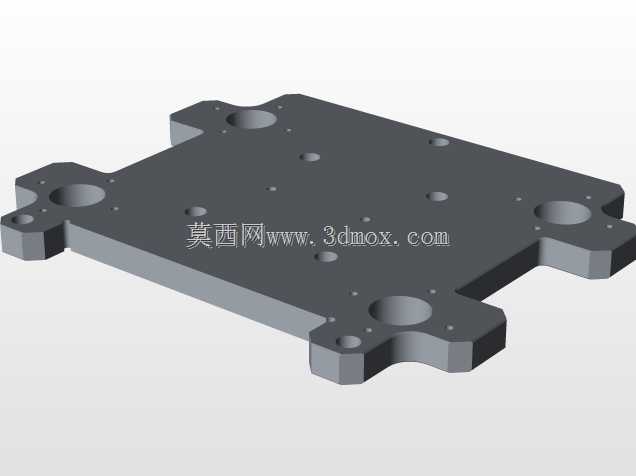

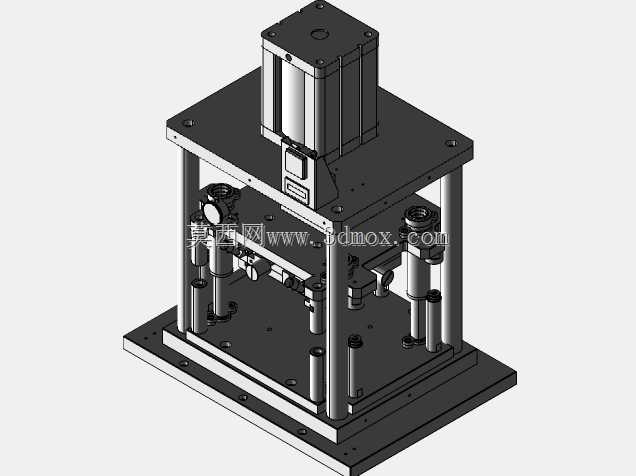

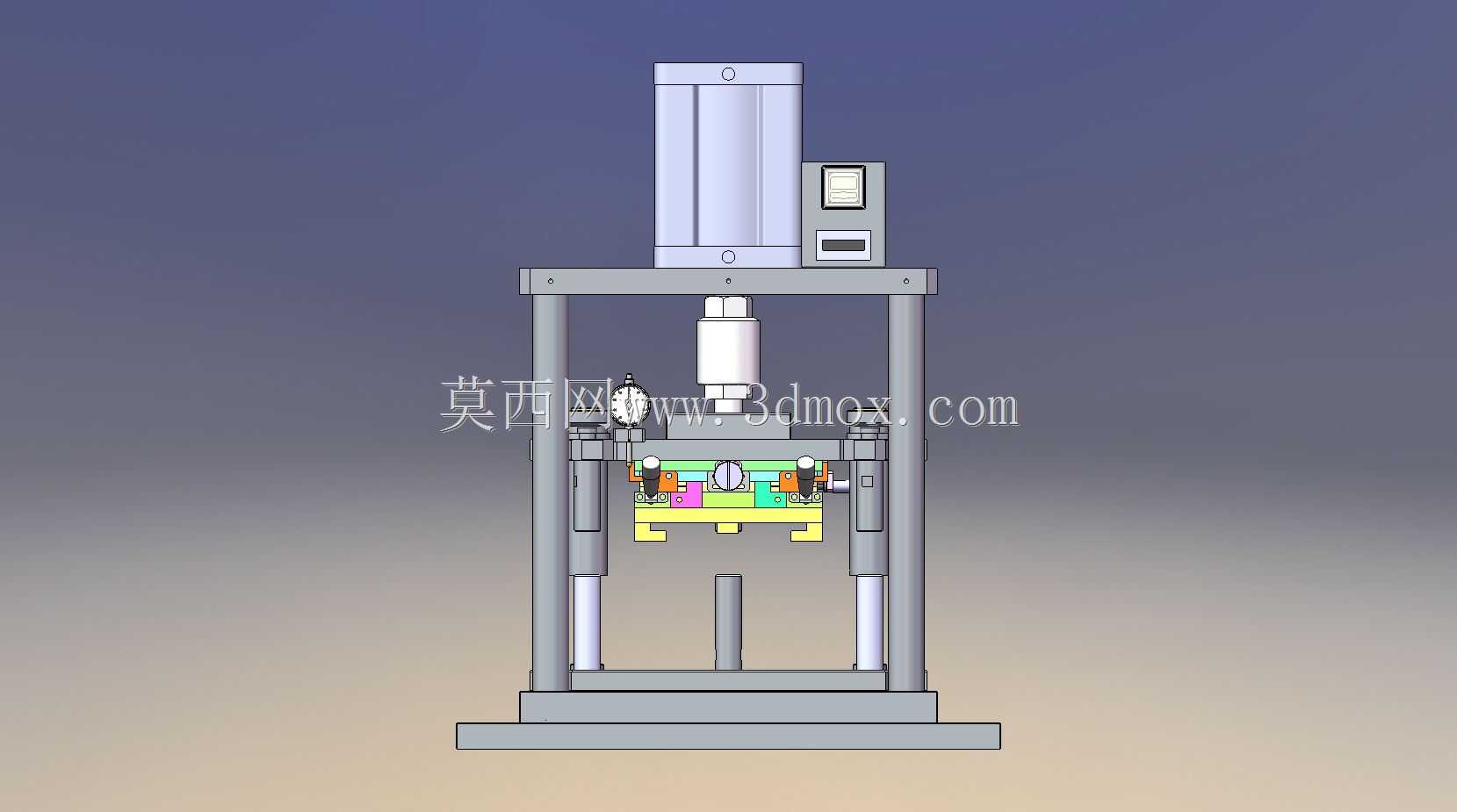

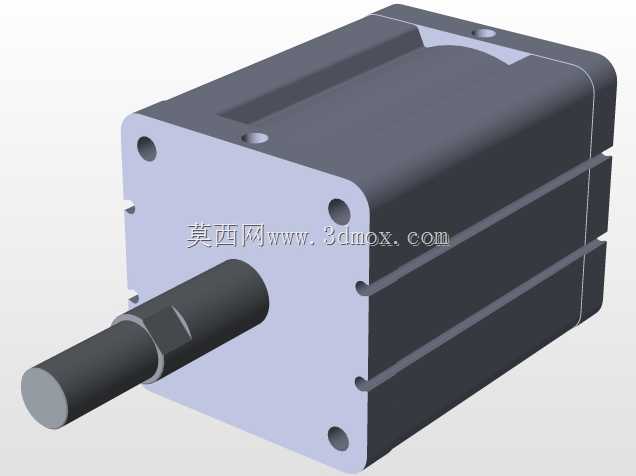

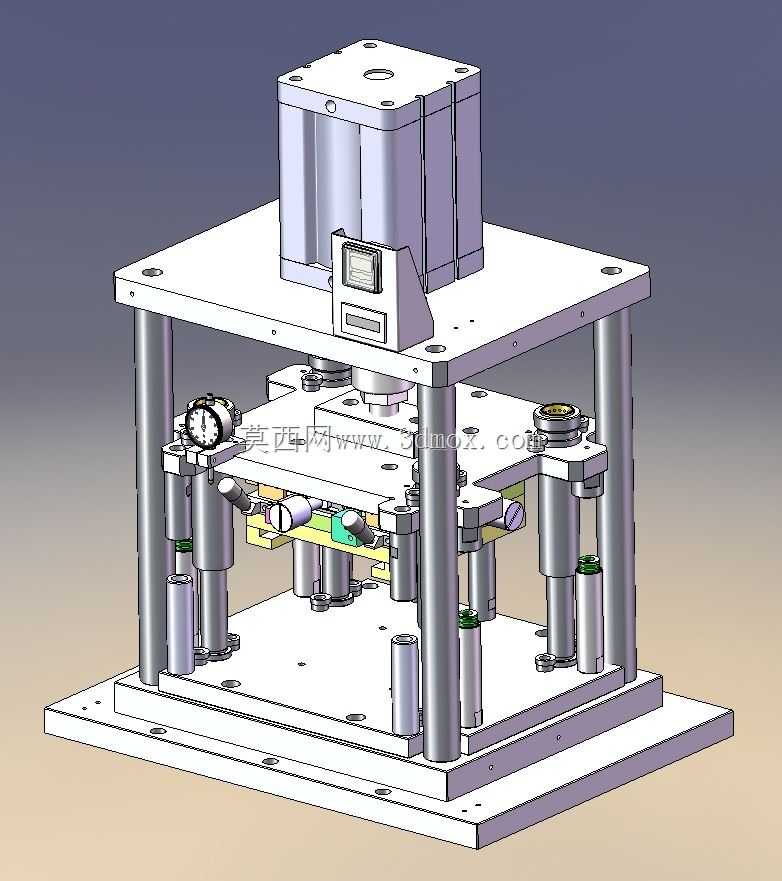

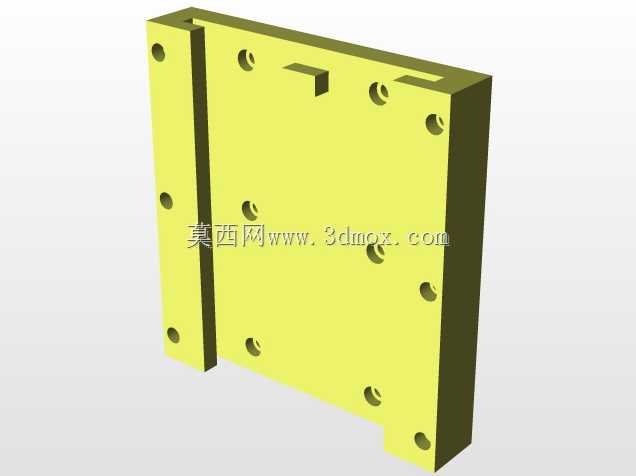

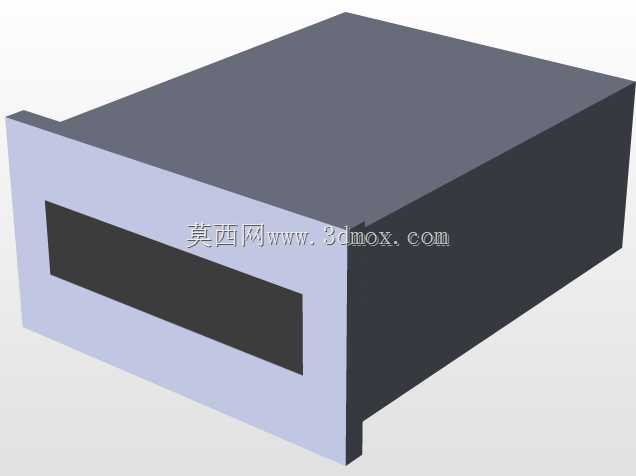

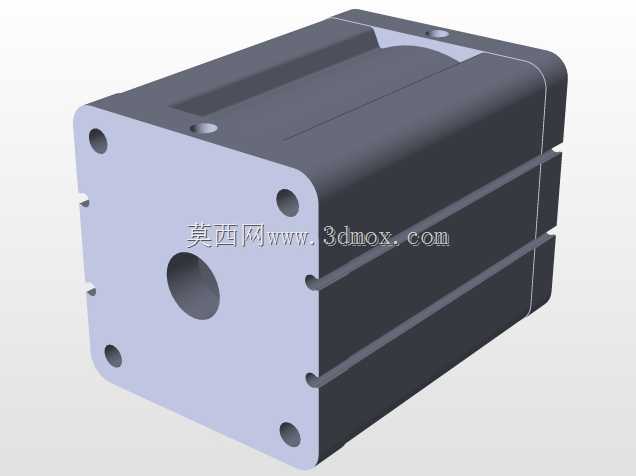

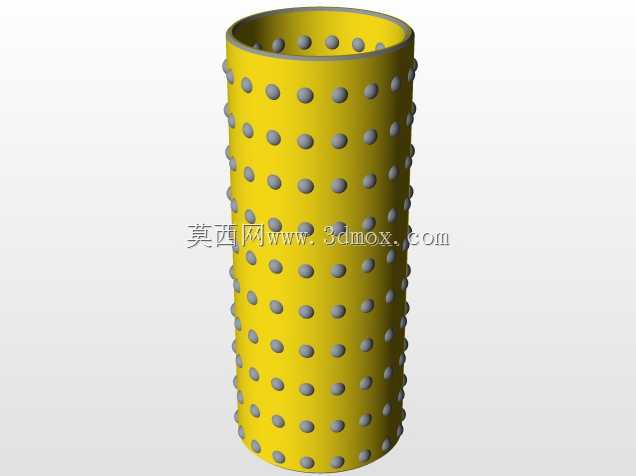

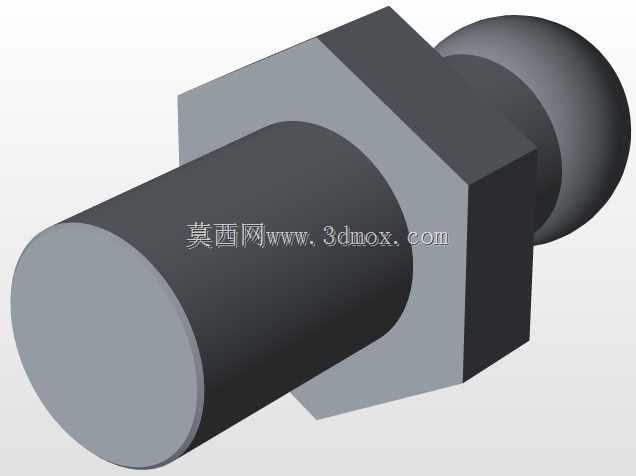

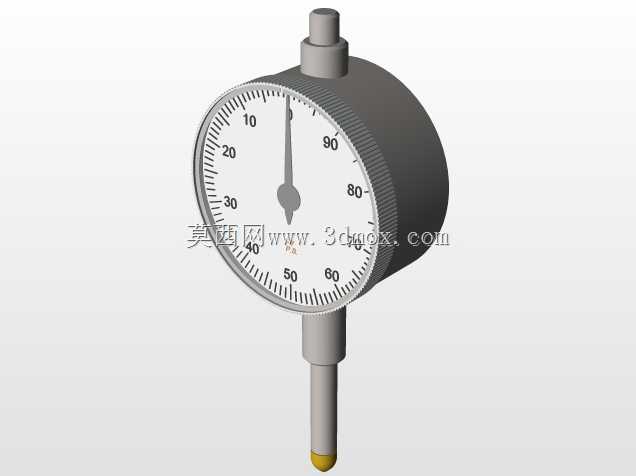

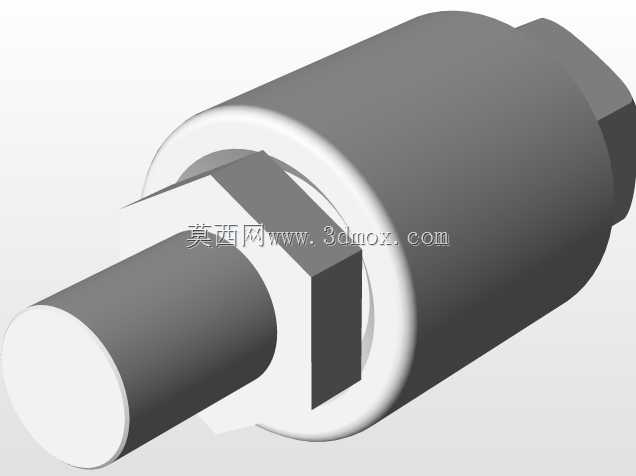

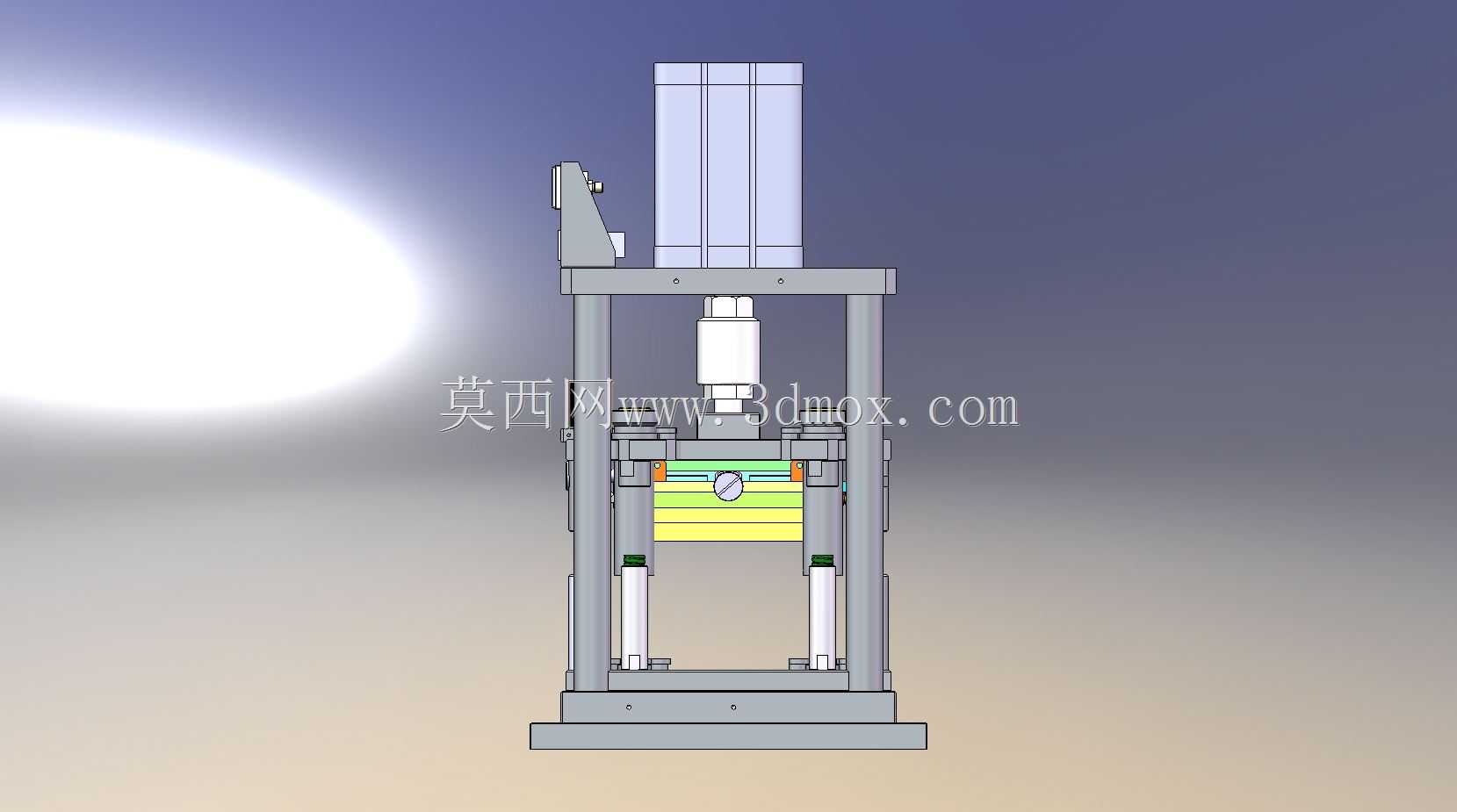

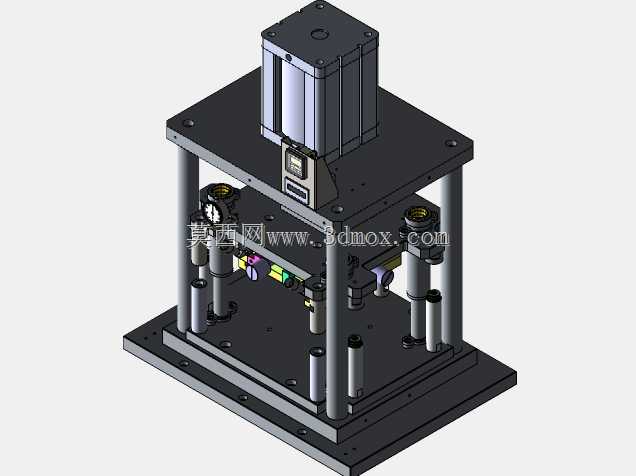

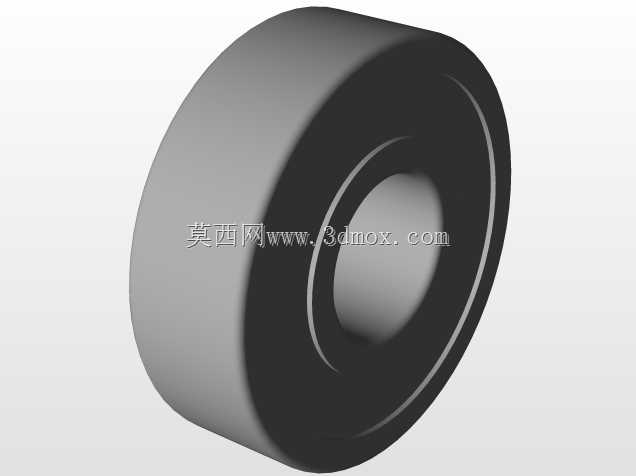

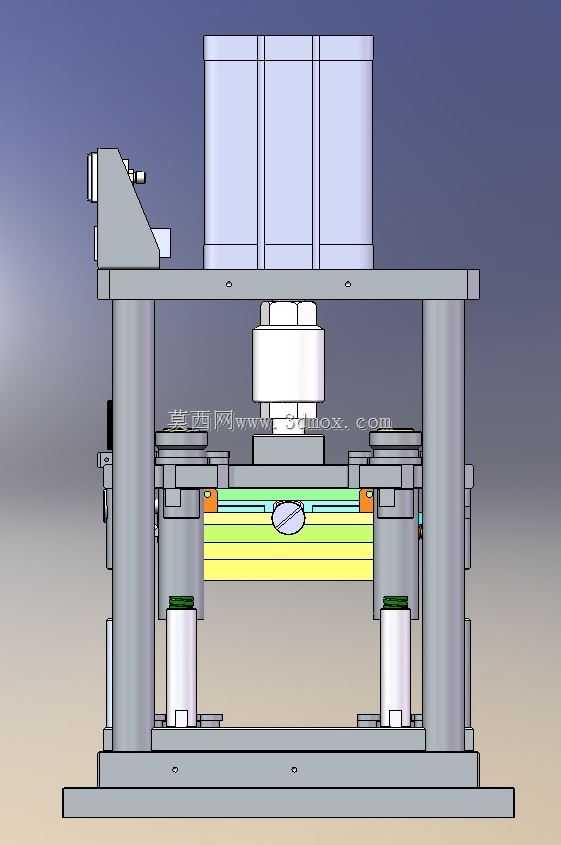

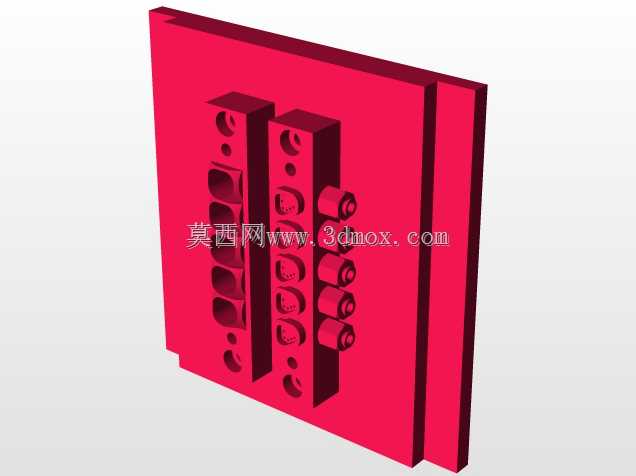

这款四柱式气动压合设备，主要面向3C电子、小五金零部件、小型塑胶件的生产装配场景，可完成端子压接、塑胶壳铆合、小轴承压装、密封件贴合、五金件整形等多类压合作业，适配中小批量多品种的产线工位需求，也可嵌入半自动装配流水线作为压装工位单元使用，替代传统手动压合工具，降低作业人员劳动强度，提升压装工序的一致性与良率。设备采用经典四柱导柱式机架结构，上下安装板采用加厚铝合金板材加工，四根镀铬导柱搭配直线轴承做运动导向，保证压头下行过程的平行度与垂直度，避免压装偏斜导致的工件损伤，整体机架刚性充足，可承受气动元件满行程输出的压合力，长期运行不会出现机架变形、导柱卡滞的问题。设备顶部安装标准方形气缸作为动力输出源，气缸输出端连接浮动压头组件，可自适应补偿工件放置的微小位置偏差，保证压合力均匀作用在工件压合面；中部设置多工位仿形工装板，可同时放置四个待压装工件，单次气缸下行即可完成四个工件的同步压合作业，大幅提升单工位作业效率，工装板采用快拆式设计，更换不同产品的工装板即可适配不同规格工件的压装需求，换型调试便捷。设备集成了调压阀、数显压力检测表与气动控制元件，可根据不同工件的压装工艺需求灵活调节输出压合力，压力数值可直观读取，避免压力过大压损工件、压力过小压合不到位的问题；侧边设置控制盒，集成启动、复位、急停按钮，操作逻辑简单，一线作业人员经过简单培训即可上手操作。设备整体采用立式布局，底部安装板预留了标准设备安装孔位，可直接固定在工作台面或者流水线支架上，整体占用台面空间较小，适配多数车间产线的工位布局；设备的气动管路全部内置在机架层板之间，走线整齐无外露，避免生产过程中管路剐蹭、积尘带来的故障风险，导柱部位预留了润滑注油点位，日常维护保养便捷。压头下方设置了等高限位柱，可精准控制压合下行行程，保证不同批次工件的压合深度一致，避免过压问题；工装定位部位设置了防呆结构，可避免工件放反、放错导致的压装报废，适配产线快节奏的作业需求，减少人工操作失误带来的损耗。
