垂直升降电梯井道轿厢整体结构设计

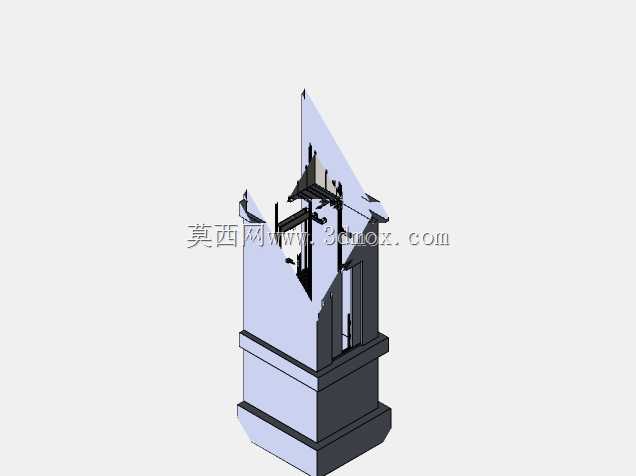

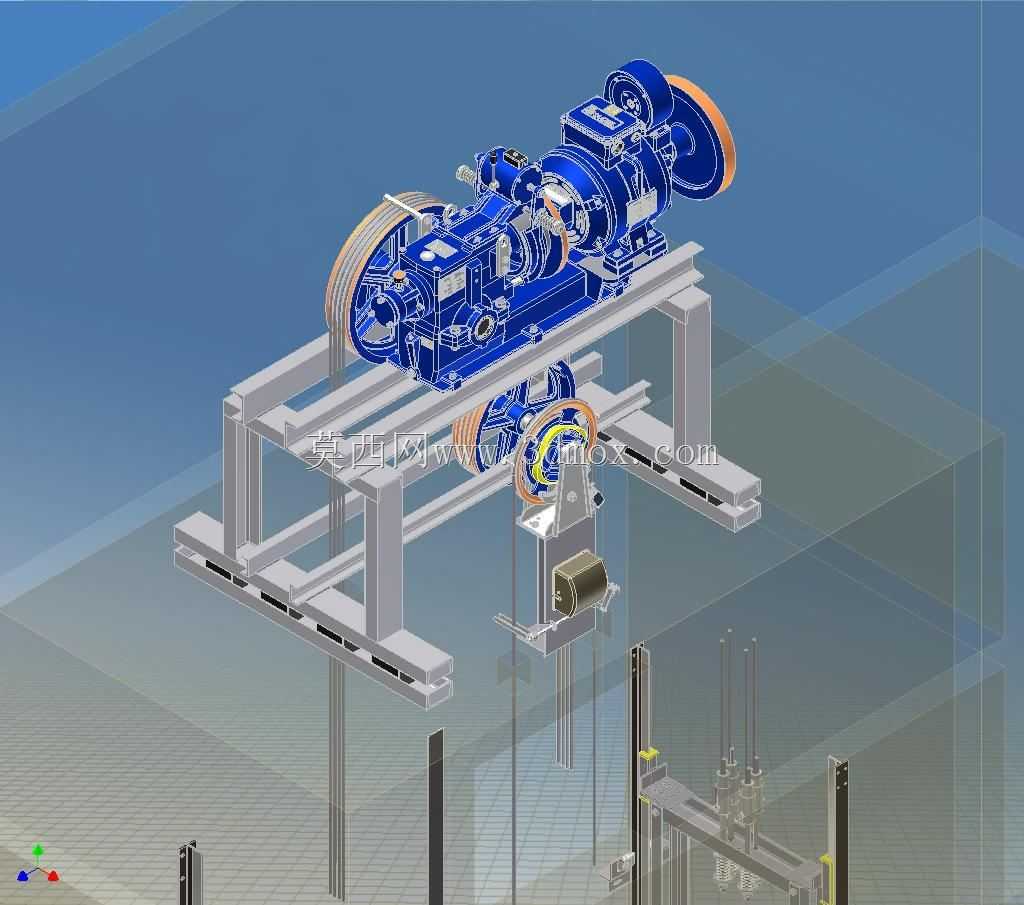

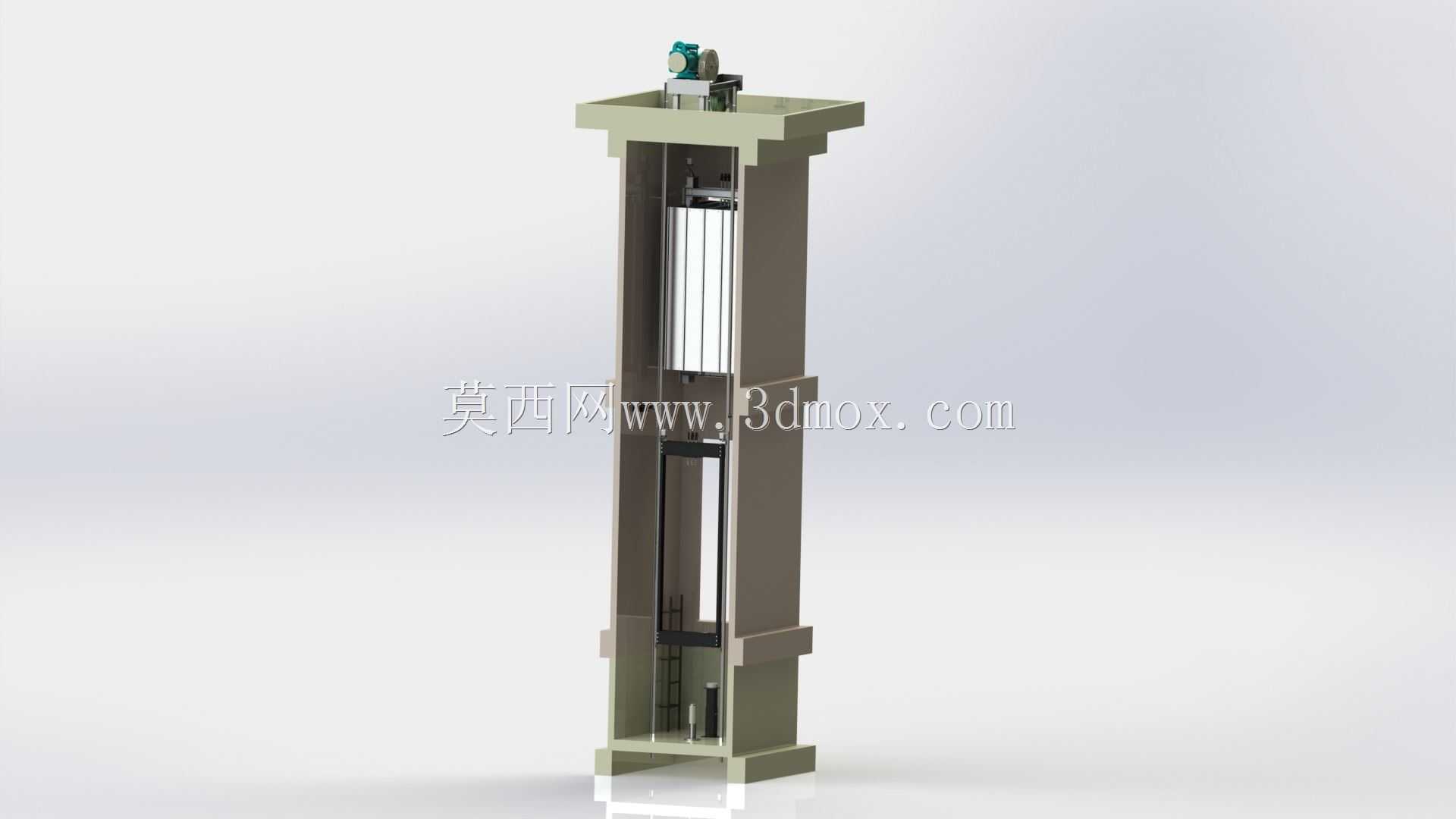

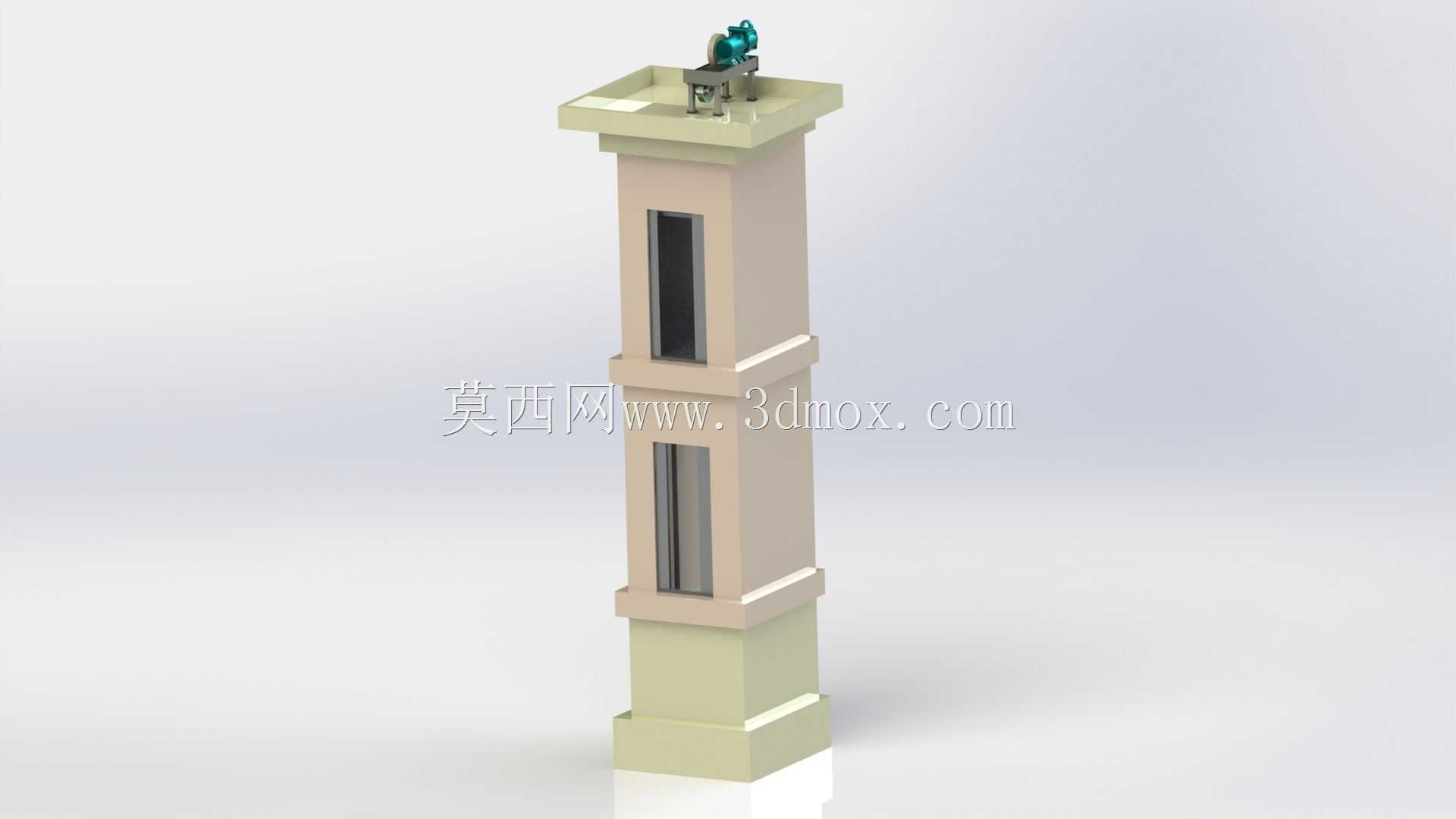

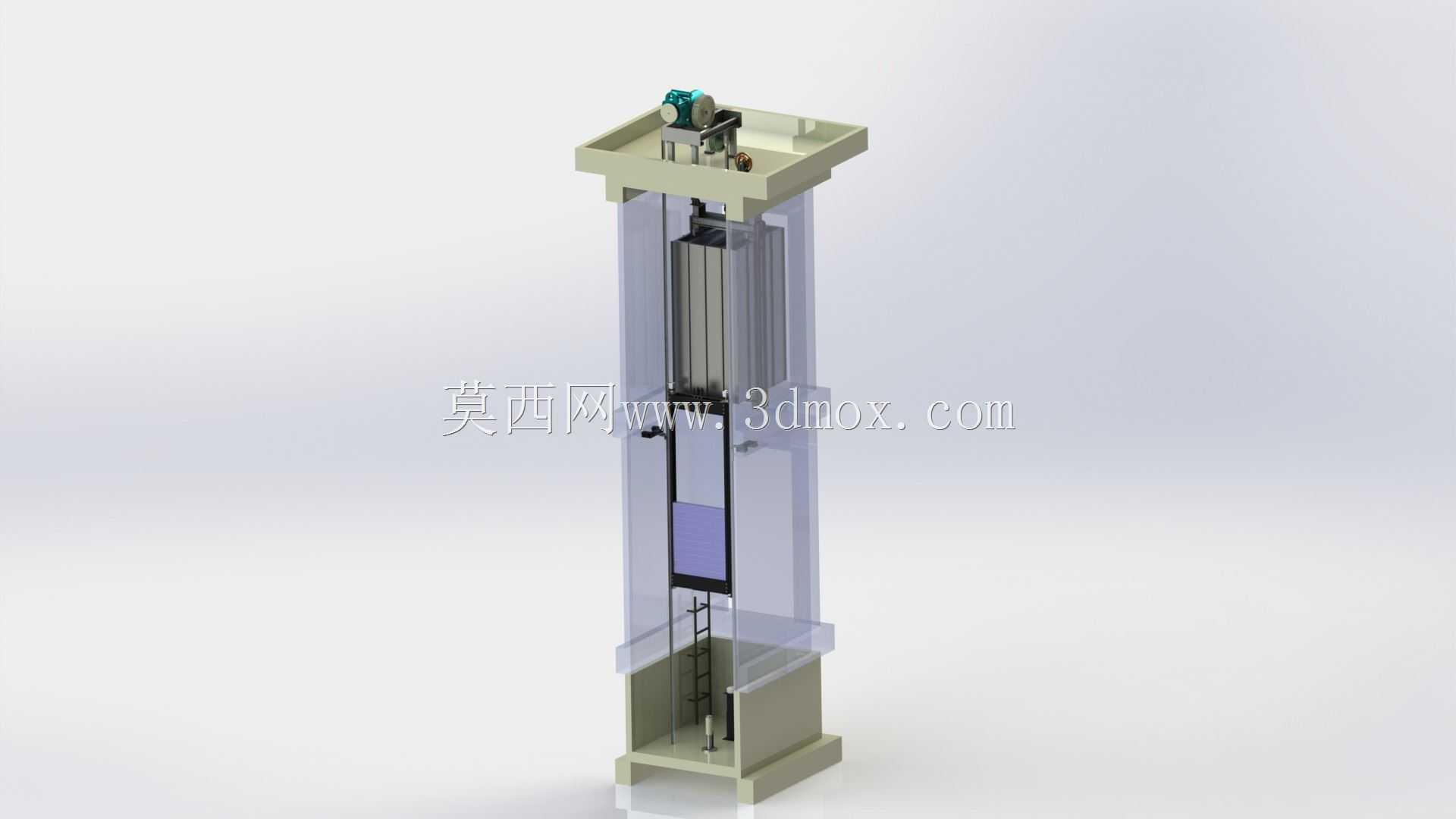

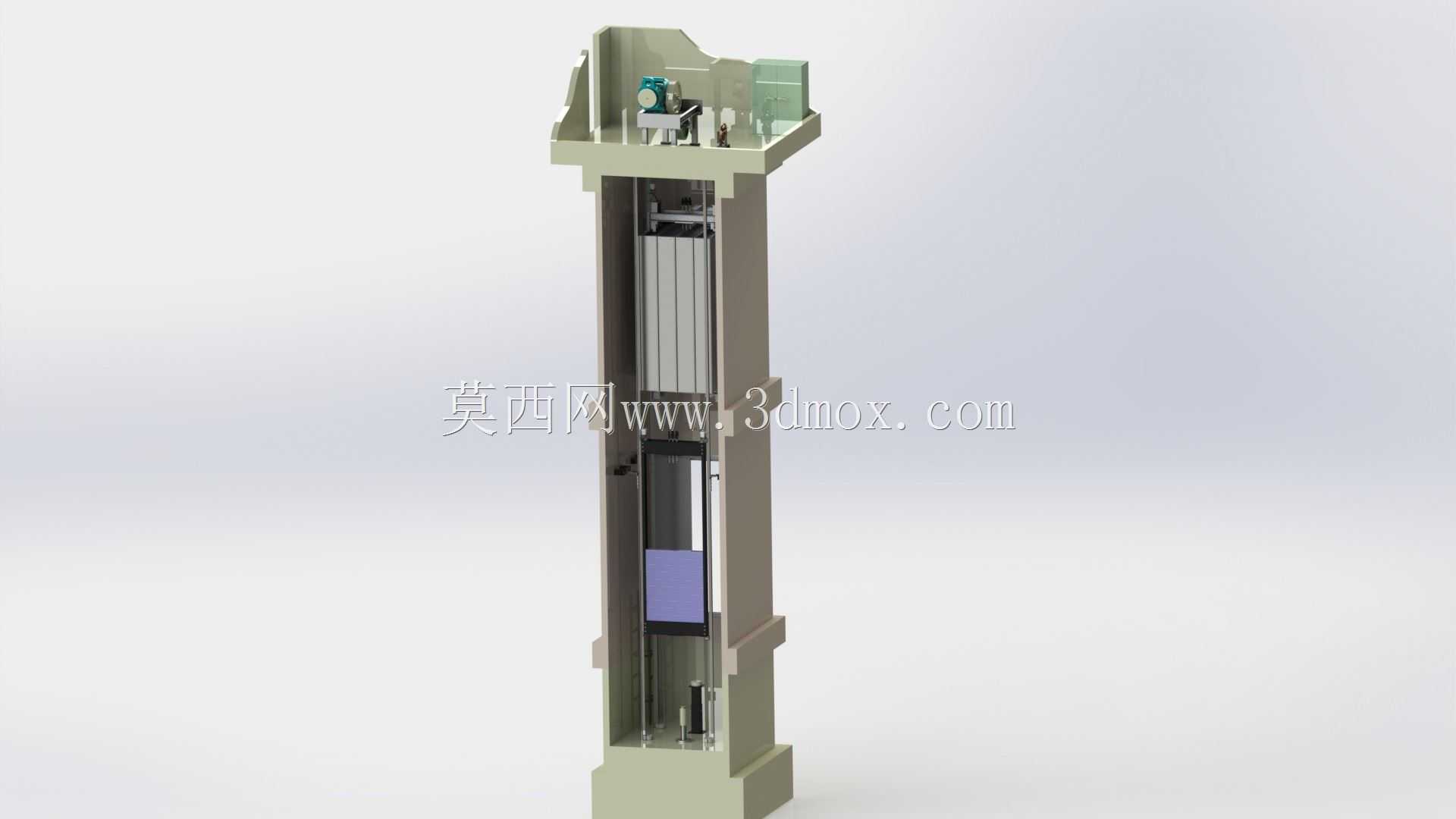

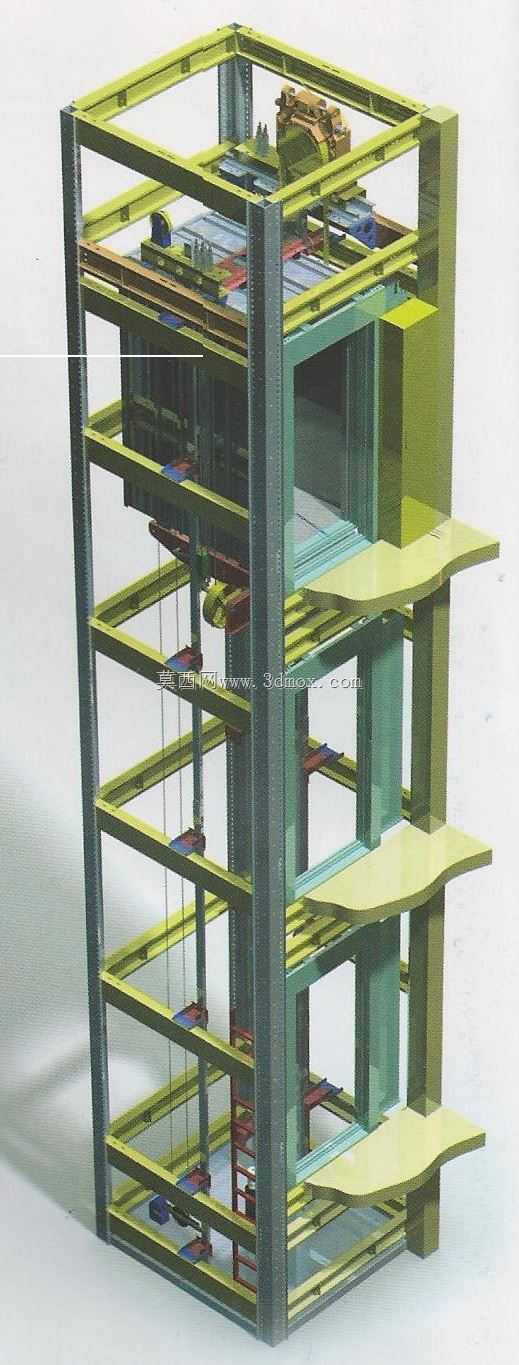

该结构主要应用于民用住宅、商业写字楼、工业厂房等多层建筑内部，承担垂直方向的人员与货物运输功能，是楼宇竖向交通体系的核心承载部件，直接决定电梯运行的平稳性、安全性与空间利用率。从实际用途来看，这套结构整合了井道支撑框架、轿厢主体、顶部曳引安装位、导向限位组件等核心部分，既为轿厢提供稳定的垂直运行轨道，也为曳引系统、门机系统、安全钳等配套部件预留了精准的安装空间，能够适配常规层高的楼宇电梯加装与换新场景，可在既定井道边界内最大化轿厢可用容积，提升日常运载效率。在功能特性上，整体框架采用分段式立式布局，顶部预留的设备舱可容纳曳引主机、导向轮与接线组件，轿厢侧设置的滑动导向面可沿井道导轨实现平稳上下运行，框架两侧的加强筋结构能够抵消轿厢偏载带来的侧向力矩，避免运行过程中出现晃动或卡滞，轿厢下部预留的缓冲器对接位可配合底坑缓冲装置实现终端位置的安全防护，整体结构兼顾了运行导向、载荷承载、部件集成的多重需求。设计思路上，整套结构遵循电梯安装的空间适配逻辑，优先保证井道截面尺寸的紧凑性，将所有附属安装位整合在主框架的侧边与顶部区域，避免额外占用轿厢的有效使用空间；框架采用模块化分段设计，既方便生产阶段的型材加工与焊接组装，也适配现场施工阶段的分层吊装拼接，降低狭小井道内的安装难度；所有部件的安装基准面都做了统一公差匹配，确保导轨、曳引轮、轿厢的中心度保持一致，减少运行过程中的偏磨与异响问题。外形尺寸与安装边界方面，整体为立式长条形结构，截面尺寸适配常规中小载重电梯的井道预留空间，安装时需保证底部与底坑承重基座牢固连接，顶部与井道顶部承重梁精准对接，框架四周与井道壁预留足够的检修操作空间，轿厢运行全程与井道内壁、层门装置保持安全间隙，避免运行过程中出现刮碰，同时各部件的安装位置都预留了后期检修维护的操作空间，方便日常维保作业开展。
