康维尔带式输送线金属支撑机架结构

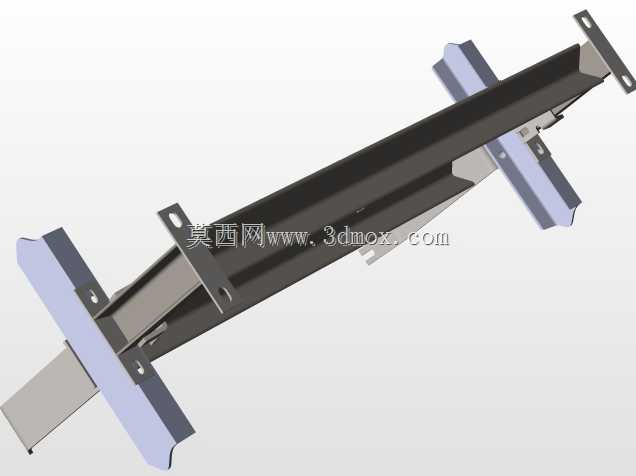

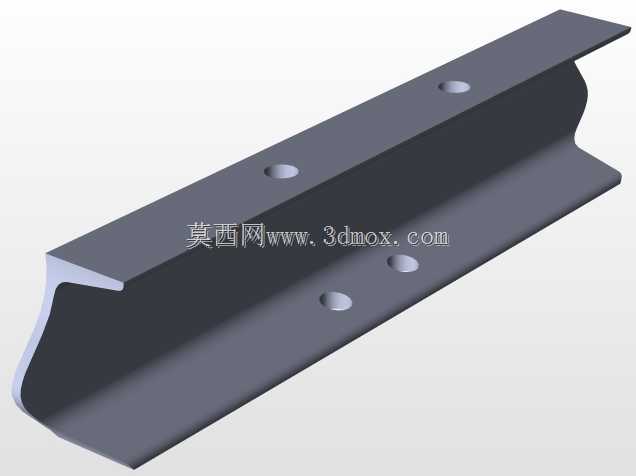

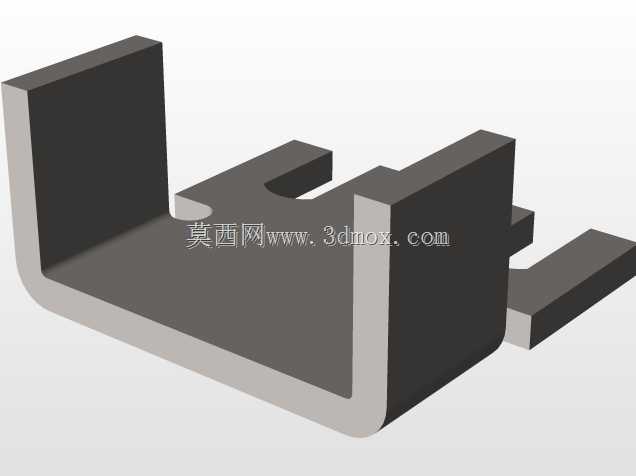

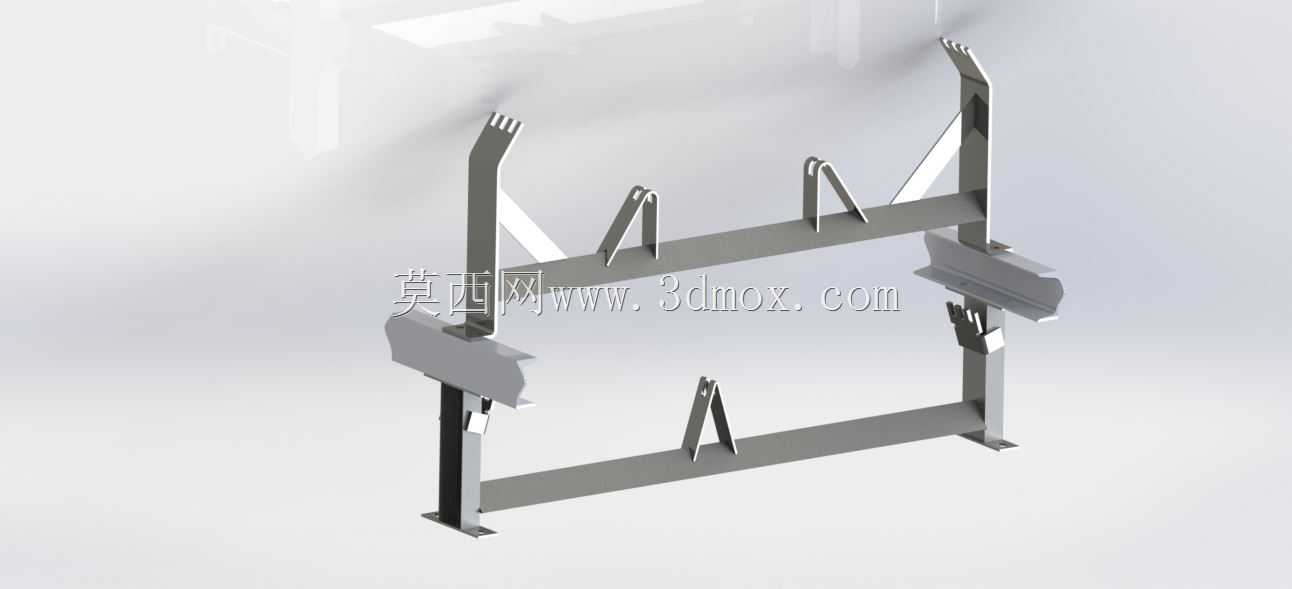

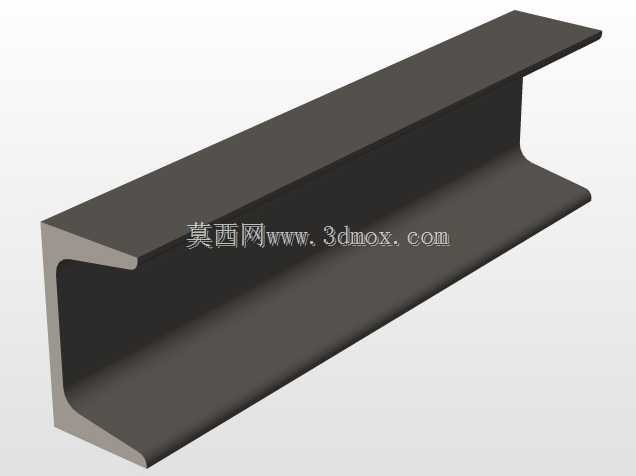

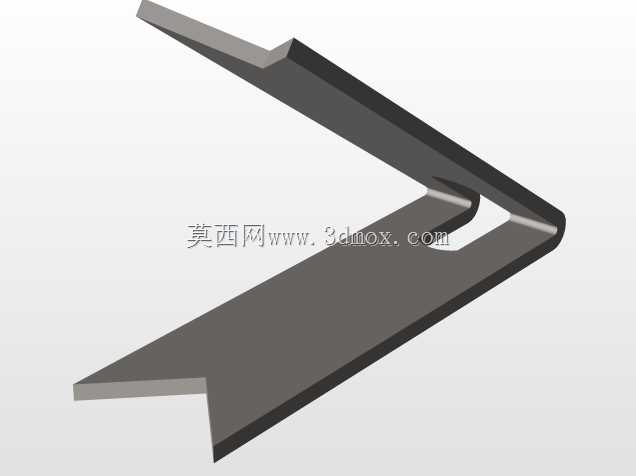

在散料、成件物料的连续输送作业场景里，这类支撑机架是带式输送系统的核心承载构件，主要承担托举输送带、承载物料重量、固定导向与防护附件的作用，常见于生产车间物料转运、仓储分拣线、轻工制造流水线的布设环节，适配水平或小倾角的短距离输送工况。从结构设计逻辑来看，整体采用框架式焊接结构，主承力部分选用矩形截面型钢作为纵向主梁与竖向支腿，相比等重量的角钢构件，矩形型钢的抗弯截面模量更大，在承受输送带张紧力、物料偏载时的形变量更小，能有效避免长期运行后机架出现侧弯、下沉的问题。竖向支腿底部设计有带安装孔的底板，安装时可通过膨胀螺栓与地面基础固定，也可搭配可调脚杯实现地面不平整场景下的水平度调节，支腿与主梁的连接节点处加焊三角形加强筋，抵消输送带运行时产生的纵向交变冲击力，避免焊缝长期受载出现疲劳开裂。机架上设置的多组折弯成型托板支架，是用来安装上托辊与下托辊的安装位，托板上预留的长圆孔可实现托辊安装位置的微调，方便现场安装时调整输送带的跑偏量，不同高度的托板支架分别对应承载段托辊与回程段托辊的安装高度，保证输送带运行时的槽角符合设计要求，减少物料撒漏的概率。机架两侧伸出的带折弯边的安装座，是用来固定输送带侧向导料挡板的结构，折弯边的设计既提升了安装座自身的刚度，也能为挡板提供垂直方向的定位面，避免导料挡板受物料挤压出现外倾。从安装边界来看，机架整体宽度根据输送带幅宽设定，两侧支腿的外廓宽度要比输送带宽出200-300mm的安装操作空间，方便后期维护时更换托辊、调整张紧装置，支腿的高度根据现场作业的人机工程高度设定，通常操作侧的工作面高度控制在700-900mm区间，适配人工取放料的作业需求。主梁上预留的多个安装孔位，可根据实际需求加装输送带清扫器、跑偏开关、拉绳急停等附属配件，不需要后期在主梁上现场钻孔，减少现场安装的工作量。整体结构的焊接工艺采用满焊连接，所有外露的焊缝都做打磨处理，避免应力集中，表面做喷塑或镀锌防腐处理，适配车间内多粉尘、偶尔有切削液飞溅的作业环境，延长机架的使用寿命。在实际选型应用时，这类机架的单段长度通常控制在3-6米，多段拼接时可通过端部的连接板用螺栓紧固，拼接处要保证主梁的上平面平面度误差不超过2mm/m，避免输送带运行时在拼接位置出现跳动。支腿的间距根据输送物料的单重设定，输送散料时支腿间距控制在1.5-2米，输送成件较重物料时支腿间距缩小到1-1.2米，保证主梁的挠度在允许范围内。机架顶部的斜向支撑构件，主要用来抵消输送带启动、制动时产生的纵向冲击力，避免机架出现纵向窜动，斜撑与主梁、支腿的连接角度控制在45度左右，最大化发挥支撑的力学性能。
