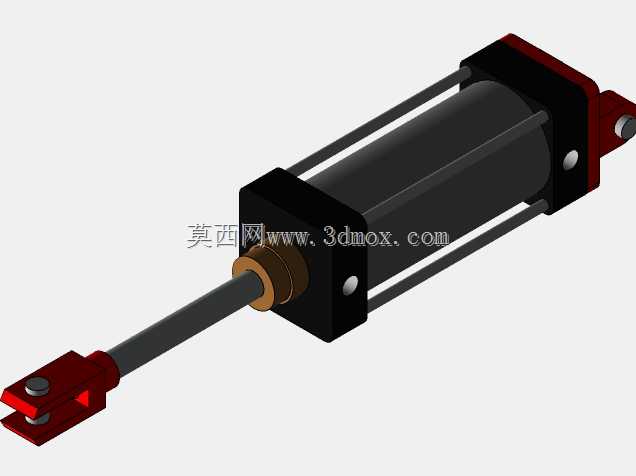

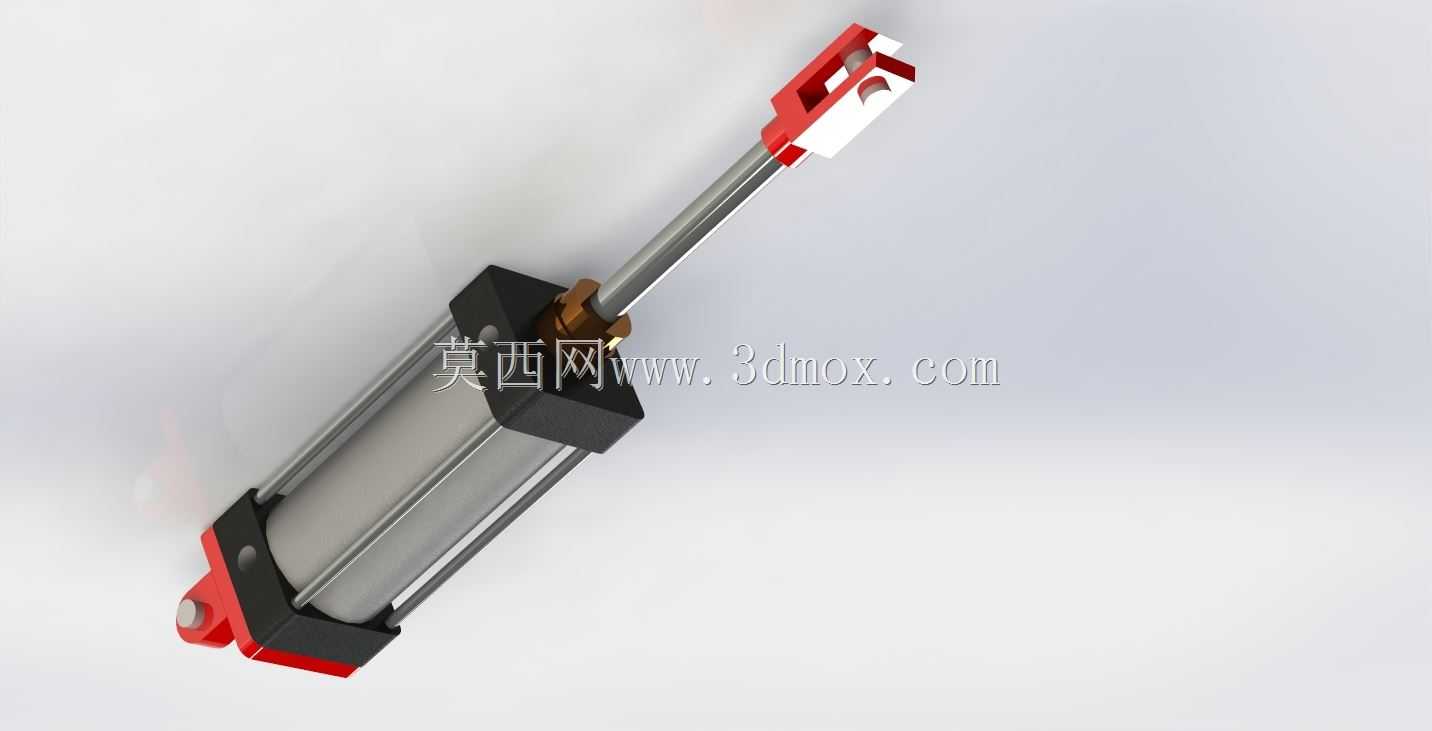

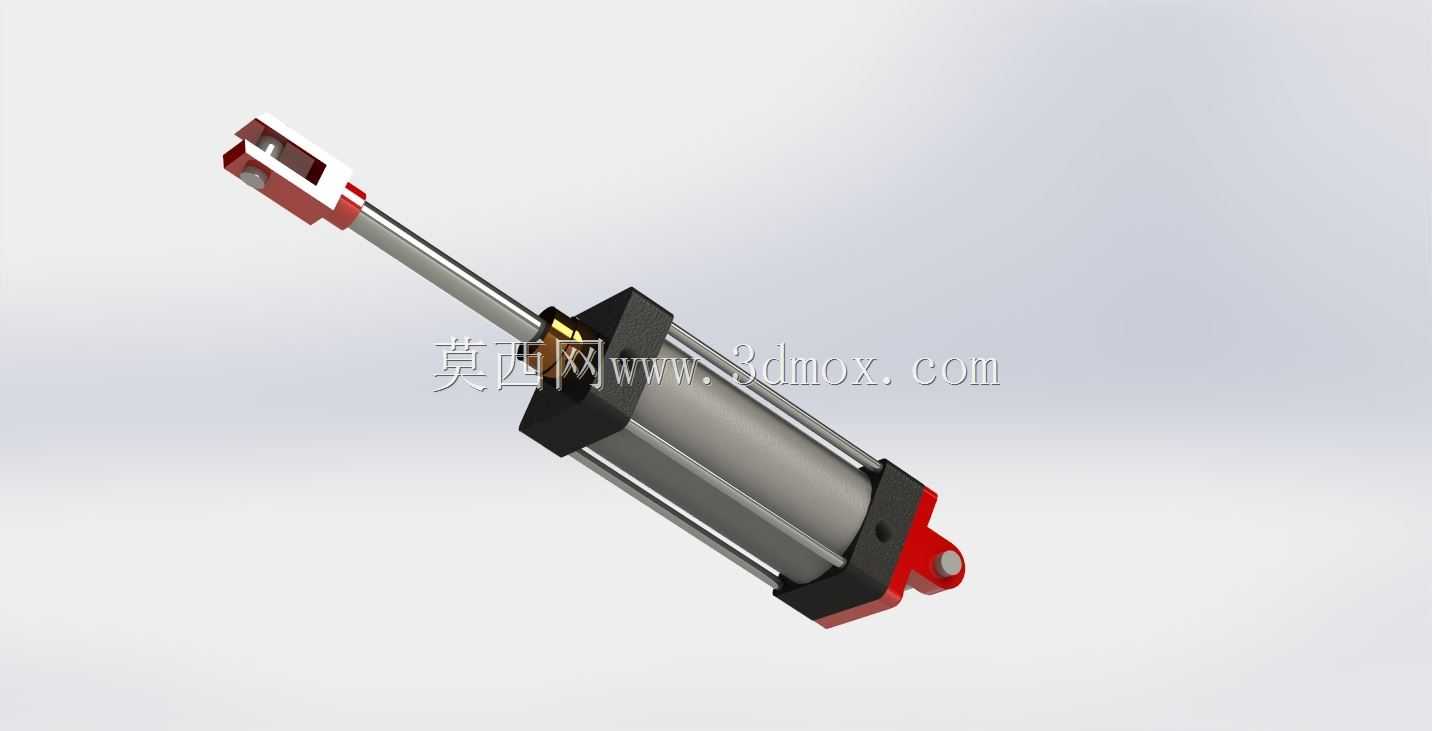

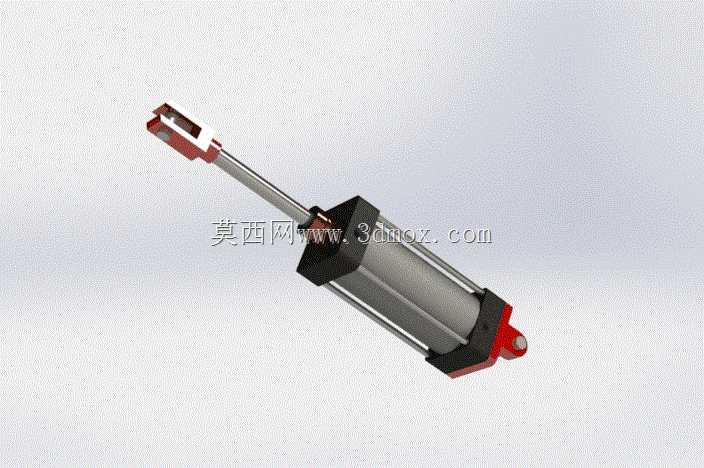

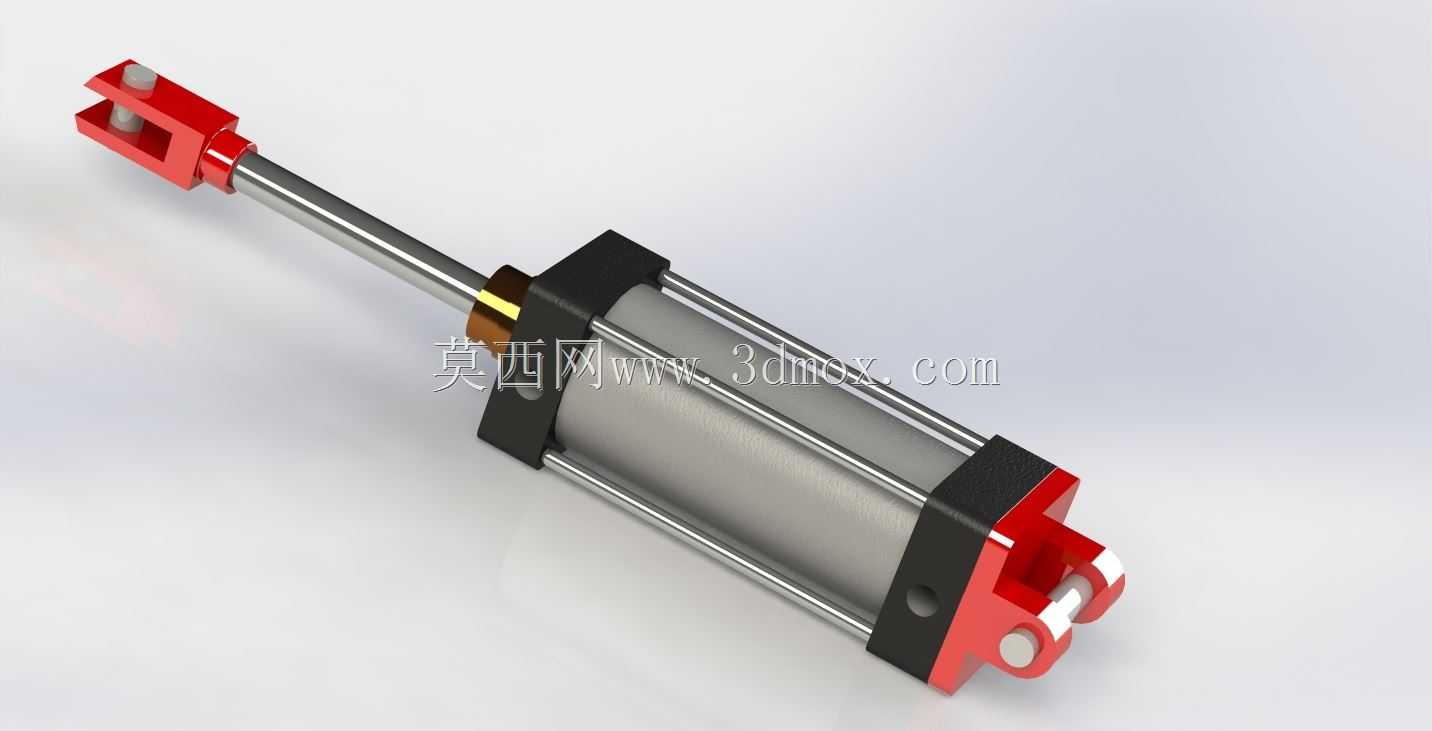

费斯托DNC100-160标准气缸结构设计

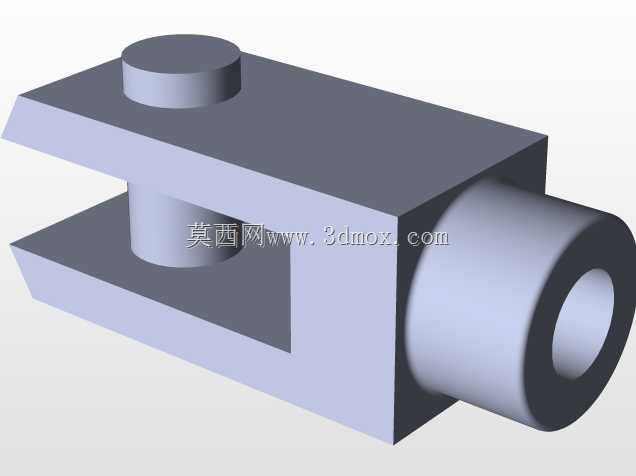

这款标准气缸是气动系统里最常用的直线执行元件，在轻工包装、自动化装配、机床上下料、物流分拣等多个工业场景中都有广泛应用，主要作用是将压缩空气的压力能转化为直线往复运动的机械能，完成工件推送、夹具夹紧、工位升降、闸门启闭这类需要直线出力的作业动作，相比液压执行元件它动作响应更快、介质清洁无泄漏风险、维护成本更低，适合对洁净度有要求、出力需求在中等区间的自动化产线使用。从功能特性来看，这款DNC系列气缸属于费斯托经典的拉杆式标准气缸，缸径100mm、行程160mm的参数配置，能够在0.1-1.0MPa的工作压力区间稳定运行，两端带可调缓冲结构，可以在活塞运行到行程端点时减少刚性撞击，降低运行噪音同时延长元件使用寿命，活塞杆表面做了硬质氧化加镀硬铬处理，耐磨性能优异，能适应多粉尘、轻微腐蚀的车间工况，缸筒采用高精度珩磨铝合金材质，内壁粗糙度极低，能有效减少活塞密封圈的磨损，降低运行过程中的漏气损耗。在设计思路上，这款气缸完全遵循ISO15552标准尺寸规范做结构设计，所有安装接口尺寸都和同规格标准气缸完全通用，用户替换旧件时不需要改动原有设备的安装位，大幅降低设备维护的改造成本；整体采用四拉杆锁紧结构，前后端盖通过四根高强度钢制拉杆拉紧固定，装配和后期维护拆解都十分方便，密封圈采用耐磨聚氨酯材质，搭配合理的沟槽设计，既能保证密封性能，又不会产生过大的运行阻力，让气缸动作顺滑无卡顿。从外形尺寸与安装边界来看，这款气缸的整体外形为规整的方形带拉杆结构，缸体截面尺寸适配标准100缸径气缸的安装空间，两端预留了标准的内螺纹安装孔，既可以选择前端法兰安装、后端耳轴安装，也可以搭配脚座做卧式固定，活塞杆伸出端为标准外螺纹接口，能够直接连接各类浮动接头、连接头和负载工装，160mm的行程长度刚好覆盖大多数短距离直线推送的工位需求，安装时只需要预留出活塞杆完全伸出后的总长度空间，不需要额外预留过多冗余位置，能够帮助设备设计者更紧凑地规划产线布局，减少设备整体的占地空间。
