实验室用离心式污泥干燥处理设备结构

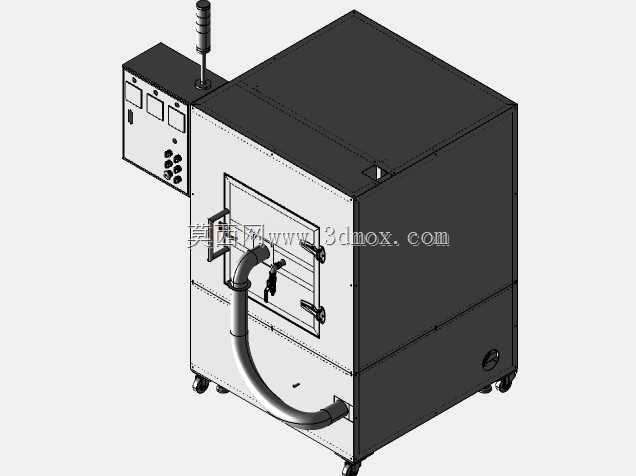

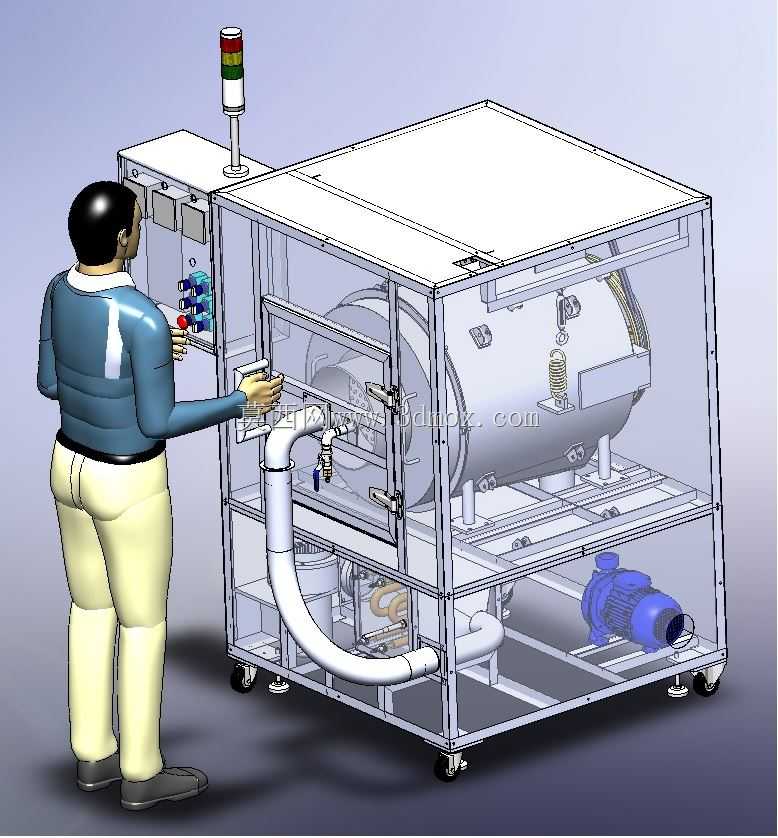

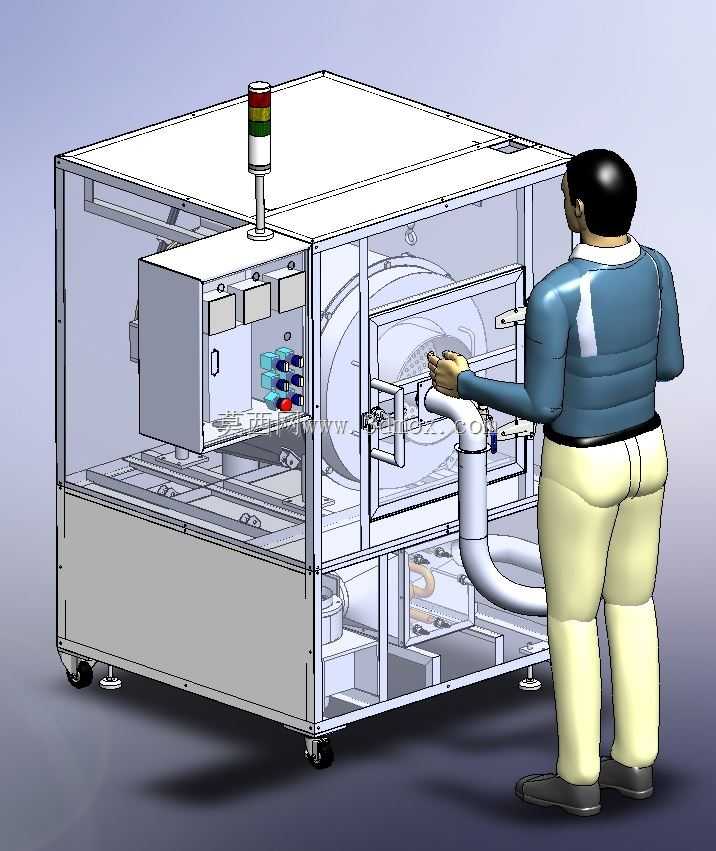

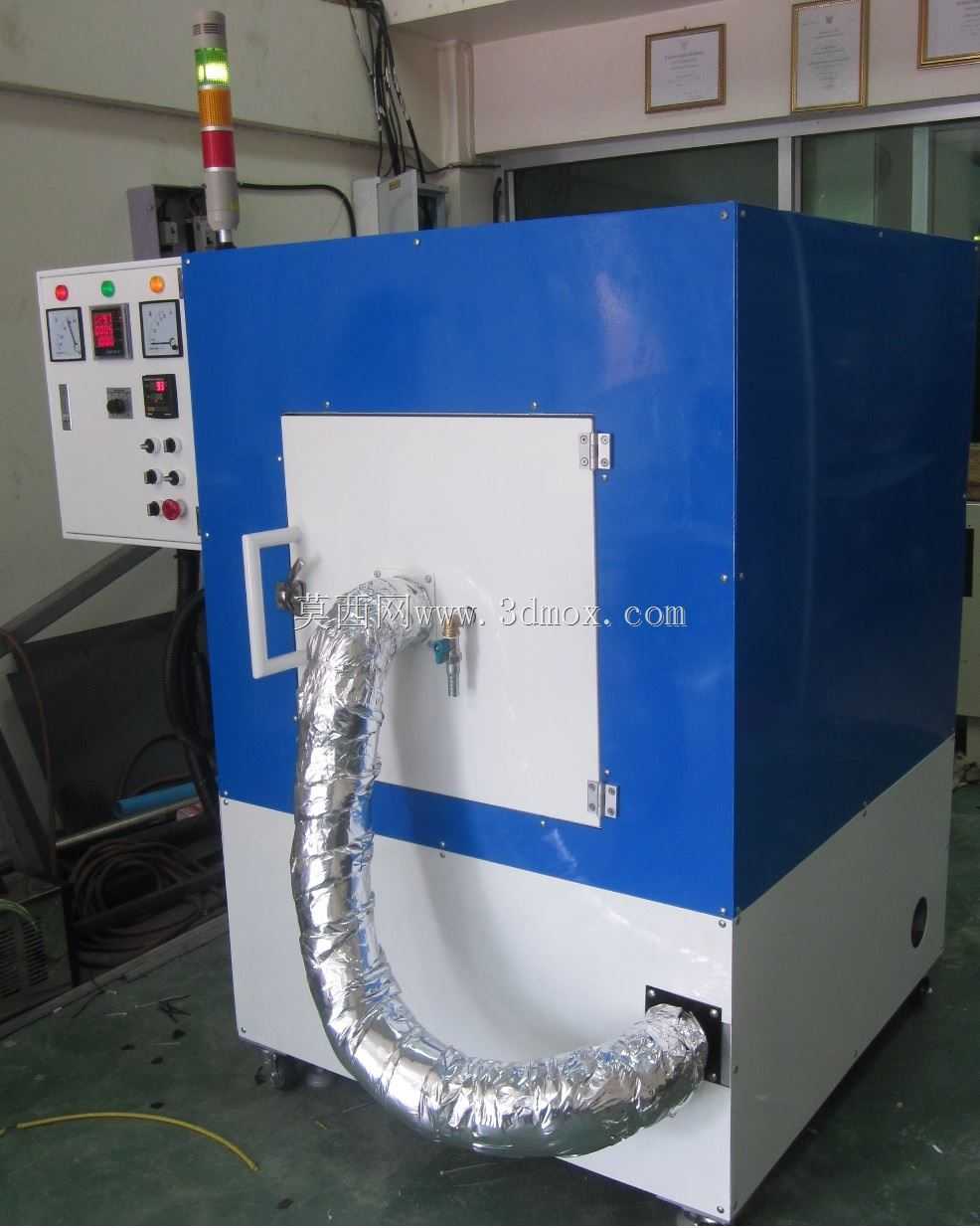

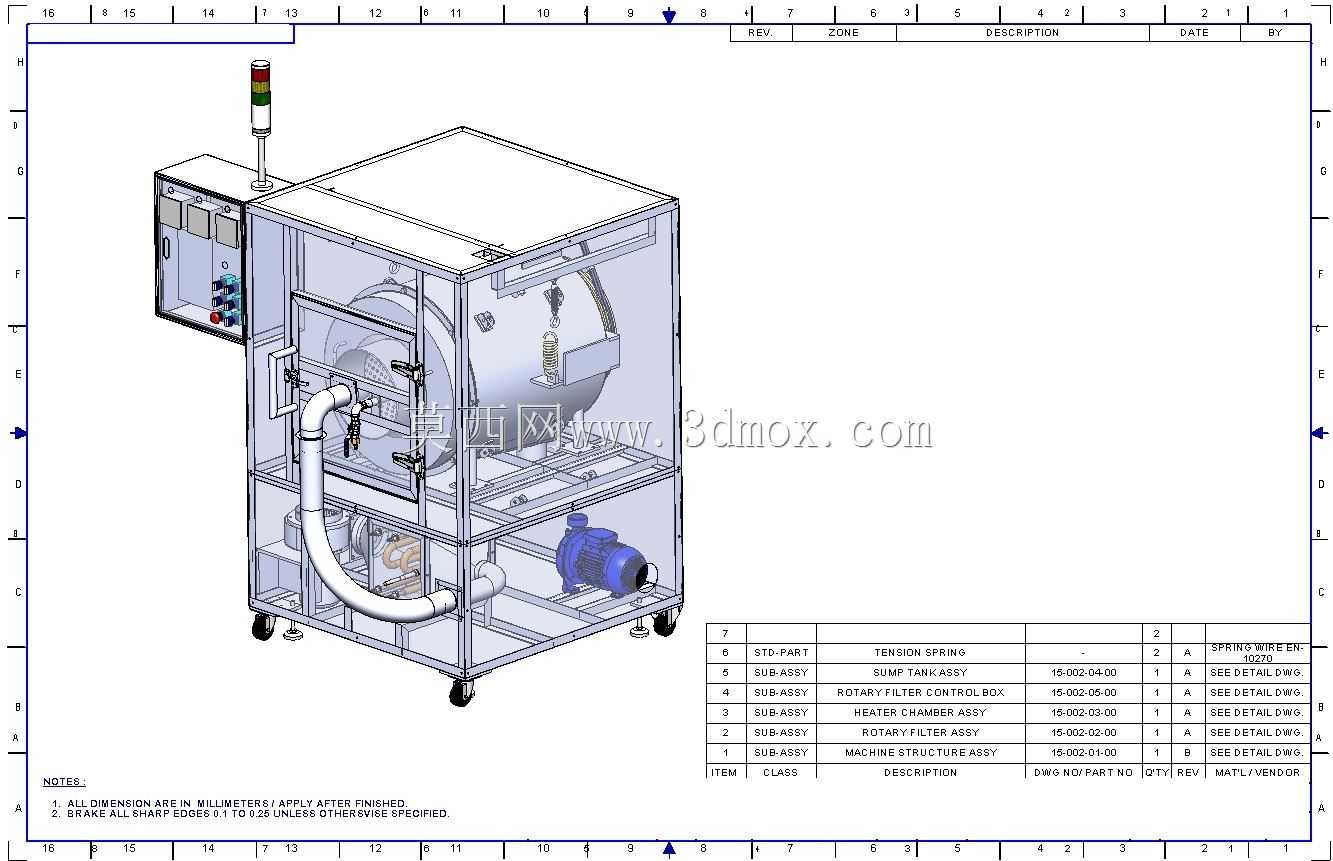

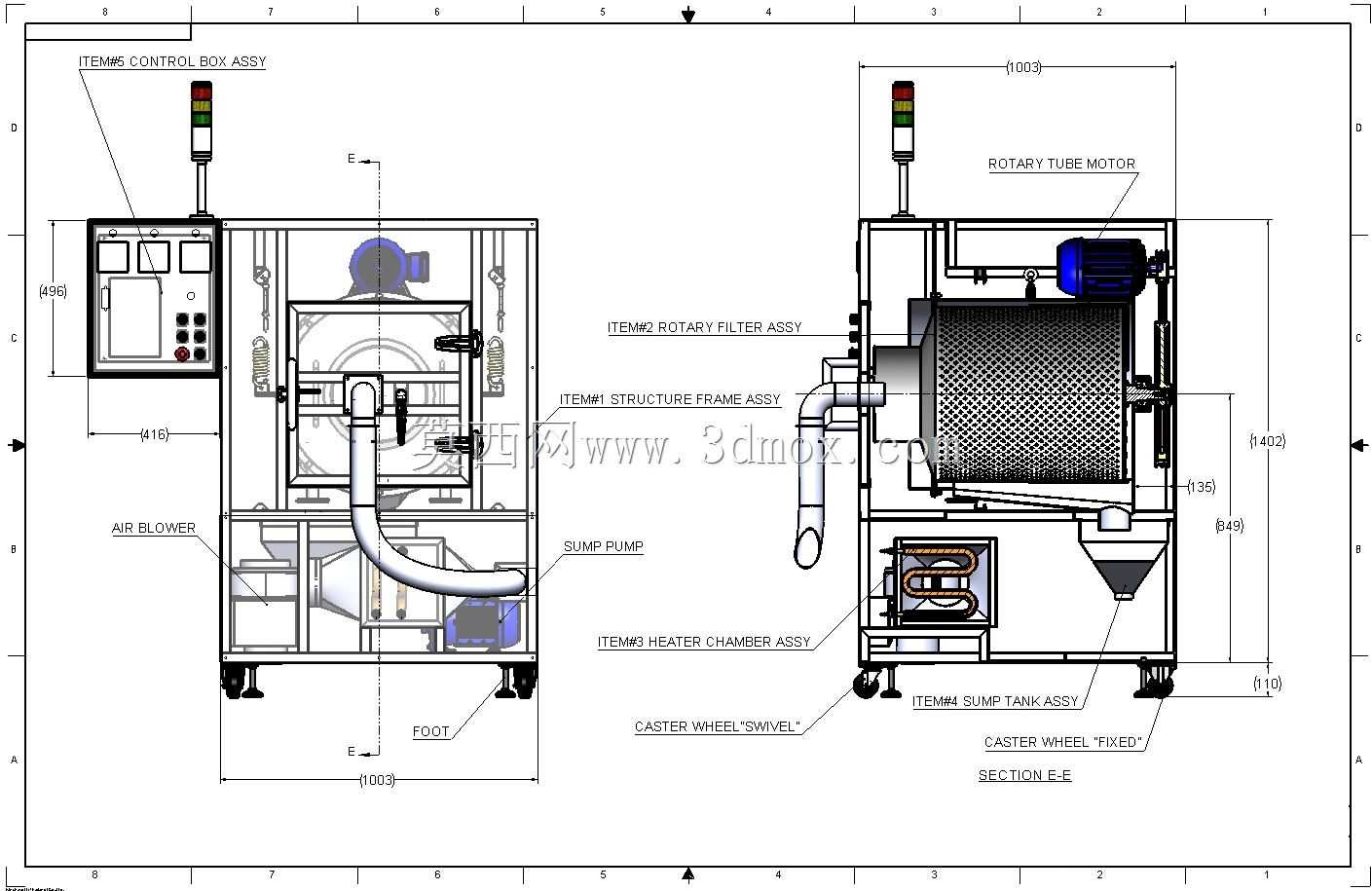

这款离心污泥干燥设备的三维结构，最初面向科研实验室的小批量污泥干化场景设计，后续可拓展至商用农业领域的有机固废处理环节，解决小体量污泥、沼渣类物料的减量化处理需求。从结构布局来看，设备整体采用框架式铝型材搭建主体承载结构，底部配置万向脚轮搭配可调支撑脚，既满足实验室场景下的灵活移位需求，也能在固定作业时通过调节支撑脚抵消地面不平带来的晃动，保证离心作业过程的设备稳定性，整体安装边界控制在1.8米长、1.2米宽、1.6米高的范围内，无需额外预留过大的操作空间，适配实验室紧凑的场地布局。设备顶部设置三色警示灯，可直观反馈设备运行、待机、故障三种状态，操作人员无需靠近操作面板即可掌握设备运行工况。正面设置带观察窗的密封检修门，门上配置压紧式门锁，保证离心腔作业时的密闭性，避免干化过程中异味散溢，同时透明观察窗可实时查看内部物料的干化状态，无需频繁开门中断作业流程。侧面预留的管路接口用于连接进料与排液管路，进料端采用快接式结构，方便实验过程中快速更换不同批次的待处理物料，排液端直接连通离心腔底部的集液槽，可将污泥脱出的游离水直接导出至外部收集容器，避免积液在设备内部残留造成腐蚀。内部核心的离心转鼓组件做了动平衡校核设计，保证高速旋转作业时的振动量控制在允许范围内，转鼓内壁设置导流沟槽，可将离心脱出的水分快速引导至集液区，避免水分随干化后的污泥排出。电气控制组件集成在设备左侧的独立电控仓内，与作业腔体做物理隔离，避免作业过程中水汽、粉尘侵入电控元件造成短路故障，电控仓门板设置散热格栅，保证长时间运行时内部元件的散热需求。操作位的高度设置符合人体工程学要求，操作人员站立状态下即可完成进料、开门取料、参数调节等全部操作，无需额外垫高或弯腰作业。从设计思路上，这款设备没有追求大处理量，而是聚焦小批量物料的精准干化控制，可根据不同污泥的含水率特性调整离心转速与干化时长，满足实验室场景下对不同性状污泥样本的处理实验需求，后续拓展至商用农业场景时，可通过放大转鼓容积、提升加热模块功率来适配更大体量的农业有机固废处理需求，实现畜禽粪便、沼渣类物料的干化减容，方便后续的资源化利用。设备整体的管线排布全部内置在框架腔体内部，外部无裸露管线，既提升了设备外观的整洁度，也避免外部管线勾挂造成的安全隐患，所有外露的金属部件都做了防锈处理，适配潮湿的作业环境。
