饼干挤压成型生产设备结构设计

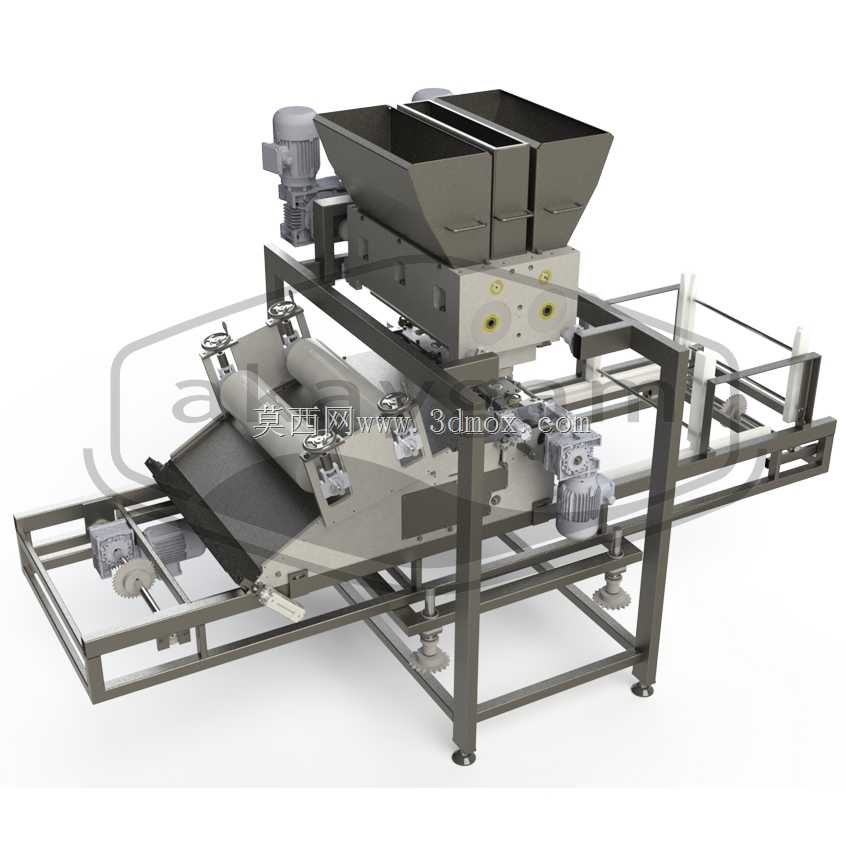

该设备主要应用于规模化饼干生产车间的前端成型工序，可衔接上游原料搅拌工序与下游烘烤、冷却输送线，完成饼干生坯的连续化挤压成型作业，适配酥性、韧性等多类饼干的生产需求，能够在食品洁净生产车间内长期稳定运行，满足食品加工行业的卫生设计要求。设备实际运行过程中，可将调配完成的面团原料均匀送入成型工位，通过精准的挤压作用力将面团压制成设定厚度与形状的连续面带，再配合下方的输送机构将成型面带匀速输送至下一工序，全程可实现连续化作业，有效替代传统人工擀压、分切的低效生产模式，大幅提升饼干生产的成型一致性与生产效率，降低人工操作带来的原料污染风险。从功能特性来看，设备采用双料斗并行进料设计，可同时适配两种不同配方的原料供给，满足双色、夹心类复合饼干的生产需求，料斗下方设置定量送料辊结构，可根据生产节拍调整进料速度，保证挤压过程中原料供给均匀稳定，避免出现面带厚薄不均、断带等问题；挤压工位配备间隙可调的压辊组件，操作人员可根据不同饼干品类的工艺要求，快速调整压辊间距以适配不同厚度的面带成型需求，压辊表面采用食品级不粘涂层处理，防止面团粘附影响成型质量；下方的输送机构采用食品级皮带材质，配备张紧调节装置与独立驱动单元，可匹配挤压工位的出料速度实现同步运行，输送速度可根据整条产线的节拍灵活调整，保证前后工序衔接顺畅。在设计思路上，整体采用模块化框架式结构，核心的进料、挤压、输送模块均采用独立装配设计，便于日常生产后的清洁维护与易损件更换，机架整体采用不锈钢方管焊接成型，所有焊接位置均做圆弧打磨处理，无清洁死角，符合食品加工设备的卫生设计规范；驱动单元采用减速电机独立分布设计，各工位驱动相互独立又可通过电控系统实现协同调速，避免单电机集中驱动带来的传动结构复杂、维护不便的问题；设备底部配备可调式支撑脚，可根据车间地面的平整度调整设备水平度，保证设备运行过程中无异常晃动，提升运行稳定性。从安装边界来看，设备整体采用长条形卧式布局，进料端位于设备上部，出料输送端沿机架长度方向延伸，安装时需预留上部料斗的加料操作空间与侧面的维护操作空间，设备底部支撑脚的安装固定无需复杂的地基预埋，放置于平整的硬化车间地面即可完成调平固定，进料端可对接上游的面团输送设备，出料端可直接衔接后续的印花、分切、烘烤设备，能够灵活适配不同布局的饼干生产流水线，无需对现有产线做大规模改造即可完成设备对接安装。
