可调式平行夹持工装夹具结构设计

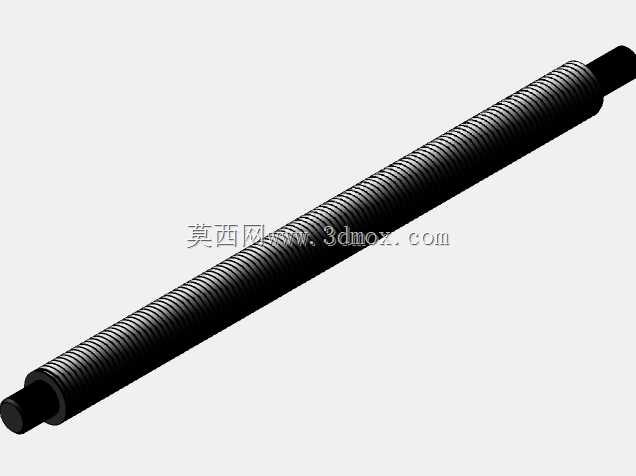

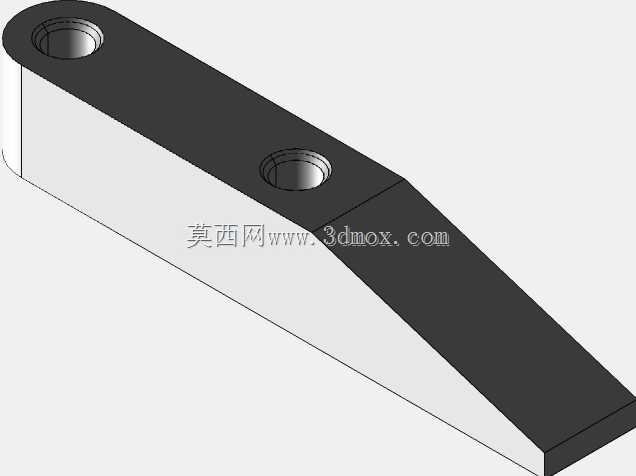

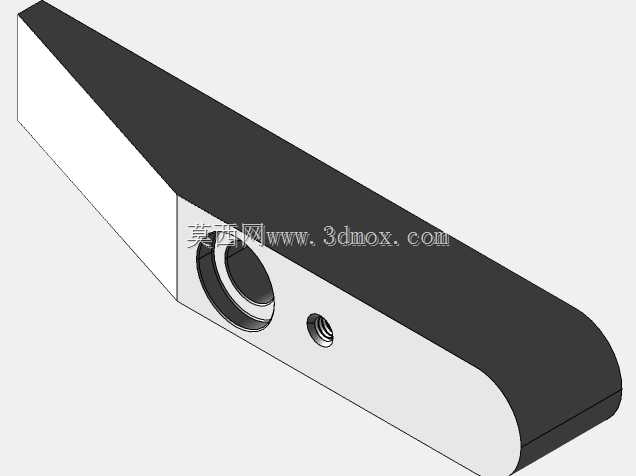

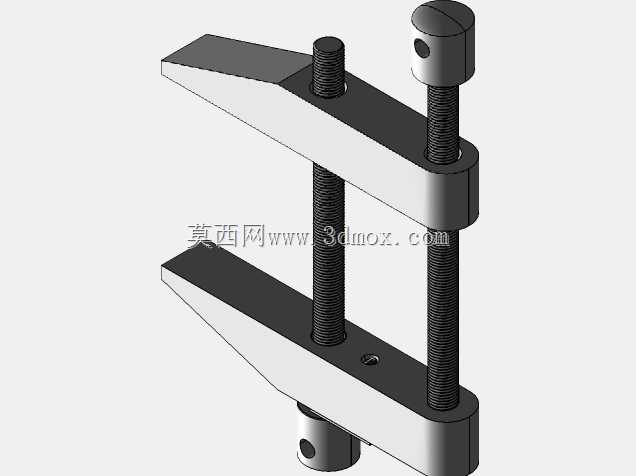

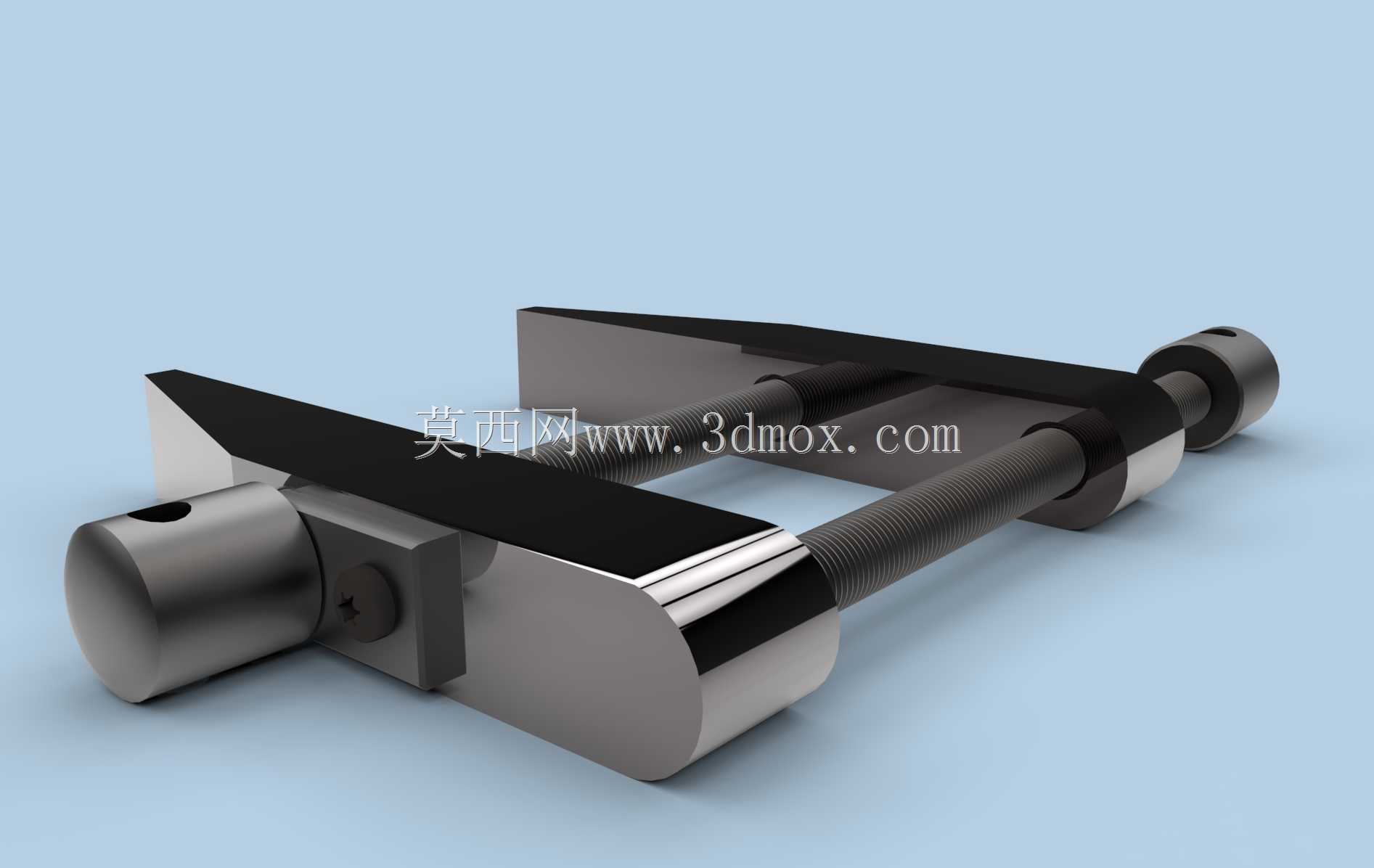

这款可调式平行夹持工装，主要面向机械加工、钳工装配、工件检测等场景的装夹定位需求，可适配不同宽度的规则块状、轴类工件的临时固定与加工辅助作业，在小型零件铣削、钻孔、打磨工序，以及零部件装配对位、尺寸校验环节都能发挥稳定的夹持作用，替代传统人工扶持的作业方式，降低操作安全风险，提升加工与装配的精度一致性。从功能特性来看，该夹具采用双导杆平行导向结构，配合中部传动丝杆实现夹爪的同步开合，两个夹爪始终保持平行对位状态，不会出现单爪偏移导致的工件夹歪、夹持力不均问题，夹持过程中工件受力均匀，不会因局部压力过大造成薄壁工件变形，也不会因夹持力不足出现加工过程中工件移位的情况。夹爪的夹持面做了平面硬化处理，既保证足够的摩擦力防止工件滑脱，又能减少长期使用带来的夹持面磨损，延长工装的整体使用寿命。在设计思路上，这款夹具优先考虑了操作便捷性与适配范围，丝杆端部设计了圆柱形施力端，既可以用手直接拧动实现快速开合，也可以配合扳手施加更大的锁紧力矩，满足不同夹持力需求的作业场景；双导杆的布局平衡了夹爪的受力，避免单侧受力带来的导杆弯折、丝杆卡滞问题，整体结构没有冗余部件，所有零件都采用常规机械加工工艺即可生产，制造成本可控，后期维护也十分便捷，仅需定期给导杆和丝杆添加润滑脂就能保证开合顺畅。从外形尺寸与安装边界来看，该夹具整体为长条形对称结构，闭合状态下整体宽度较窄，可适配小型机床工作台的T型槽安装，也可直接放置在检验平台、钳工台面上使用，无需复杂的固定结构即可稳定放置；最大开合行程可覆盖常规小型机械零件的夹持宽度，夹爪的高度设计兼顾了不同厚度工件的夹持需求，既不会因夹爪过高干涉加工刀具的走刀路径，也不会因夹爪过矮无法稳定夹持带台阶的异形工件，整体尺寸边界适配绝大多数小型加工场景的空间要求，不会占用过多工作台操作空间。
