工业管道用数显流量检测装置结构设计

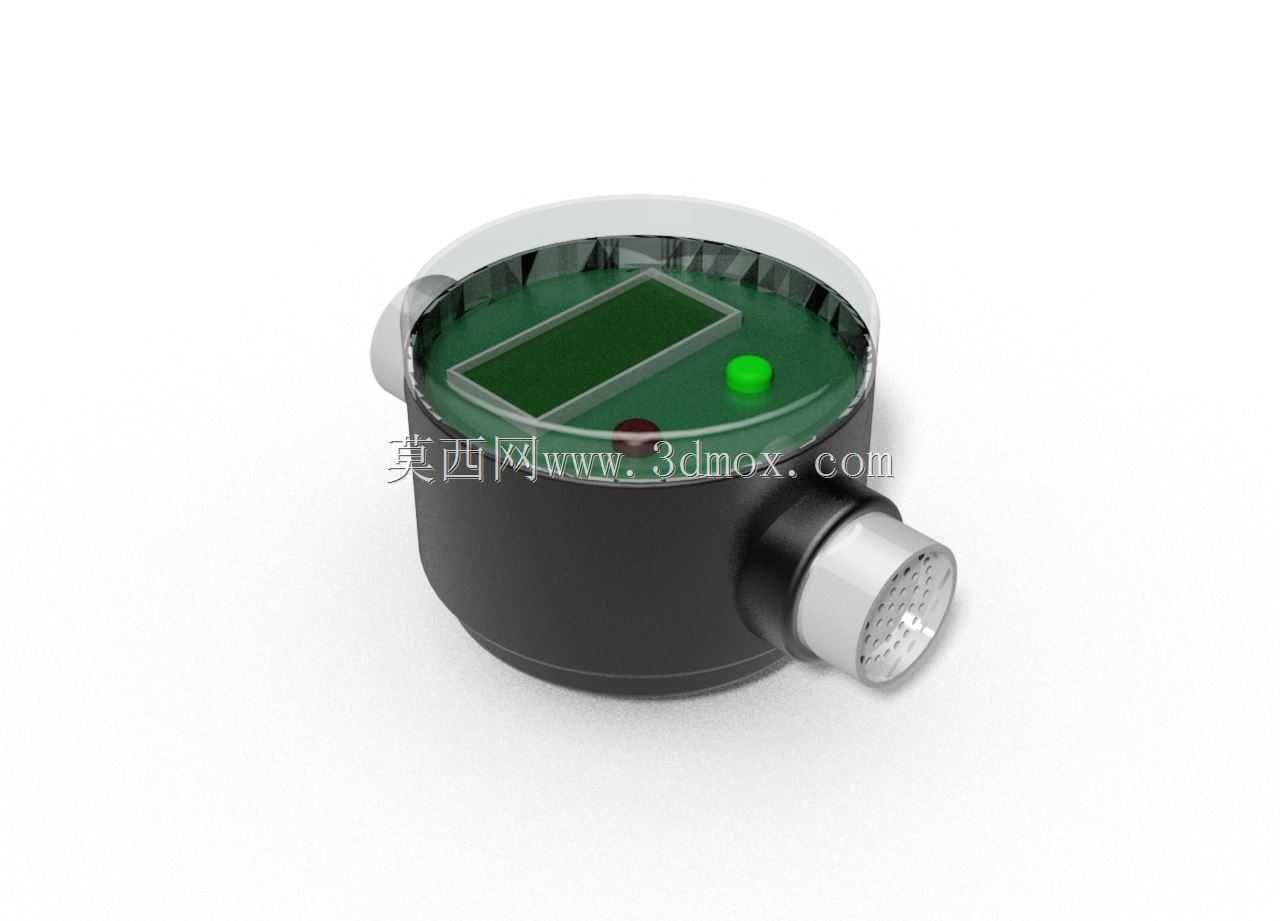

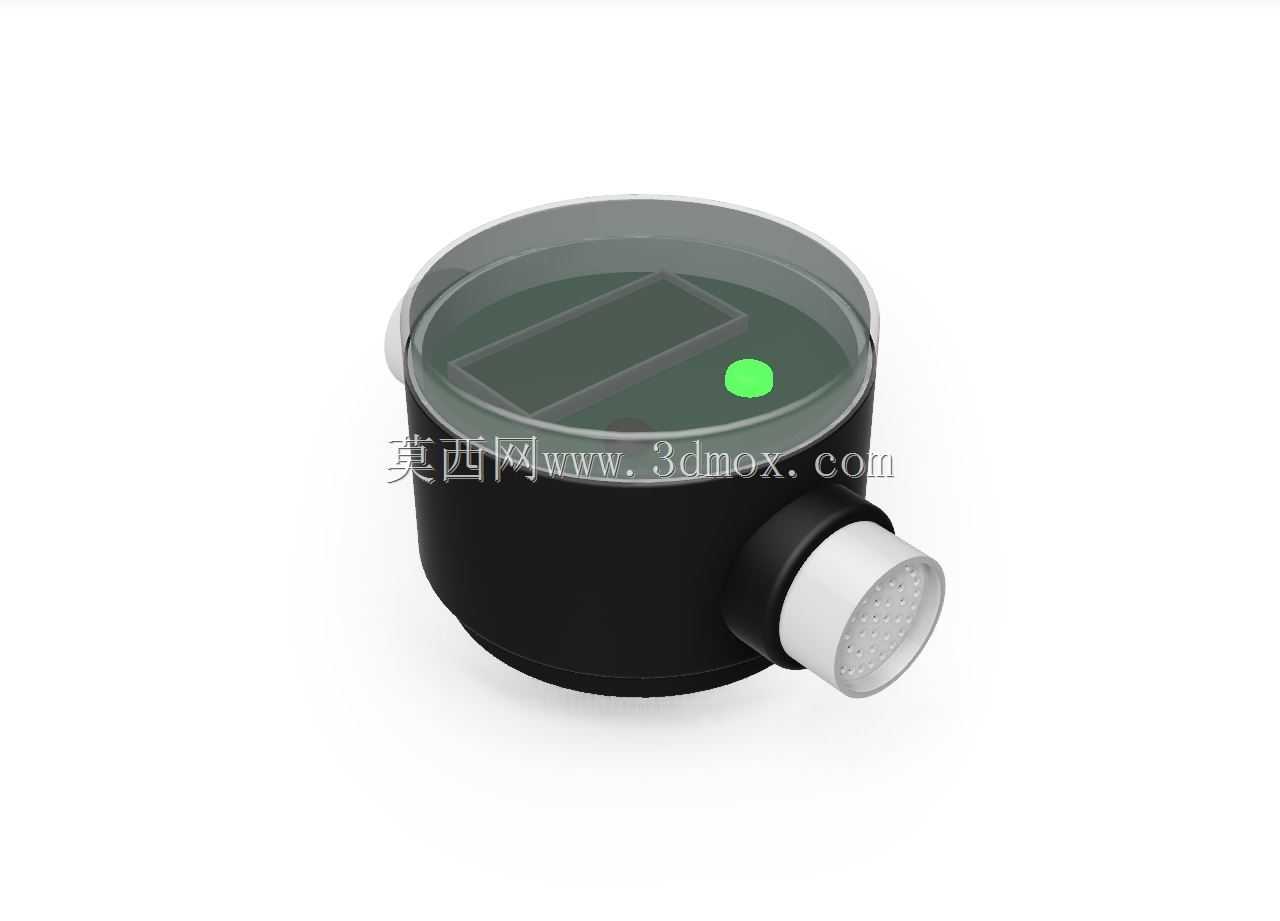

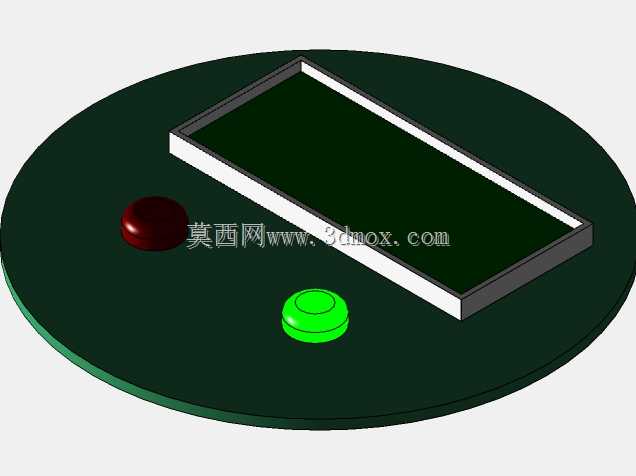

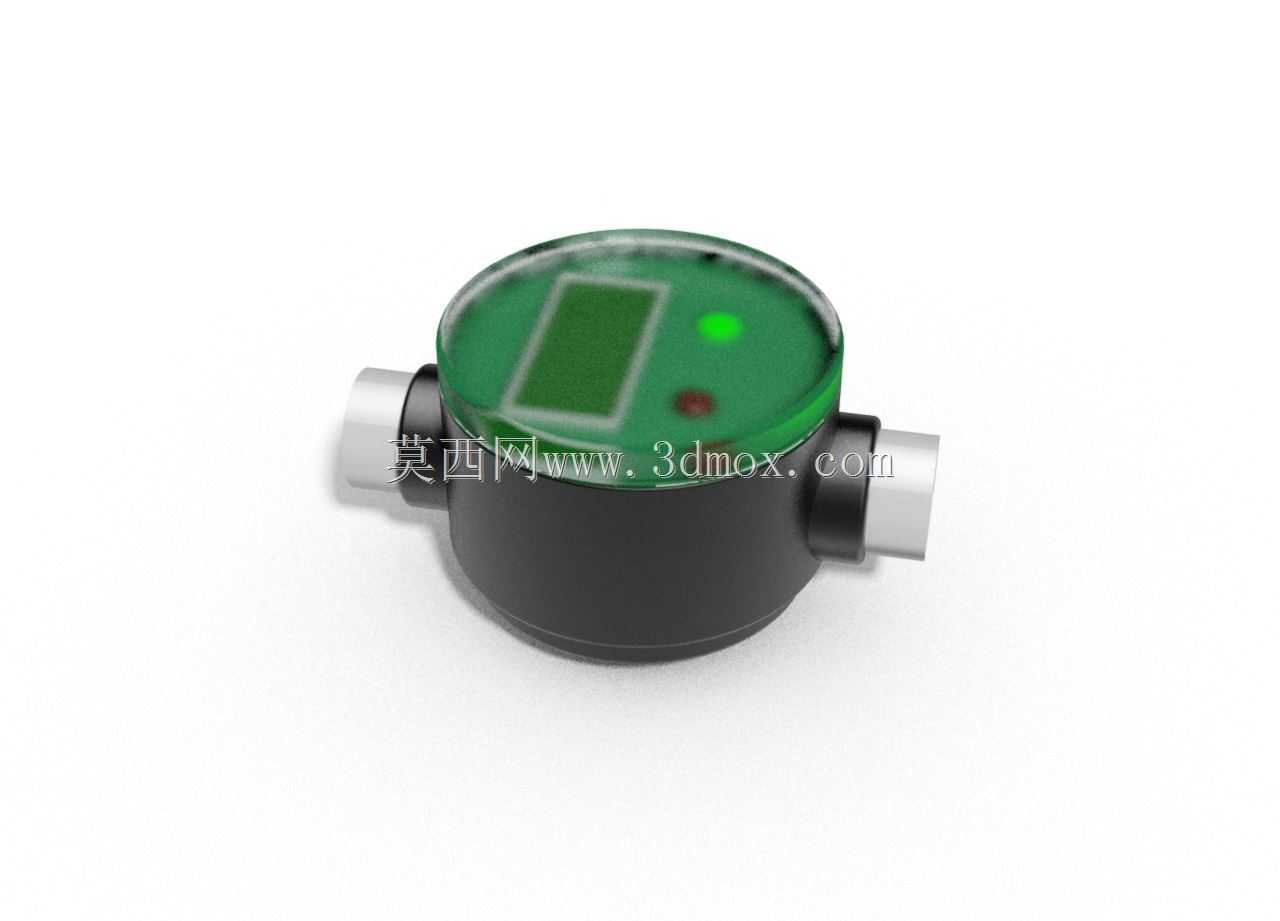

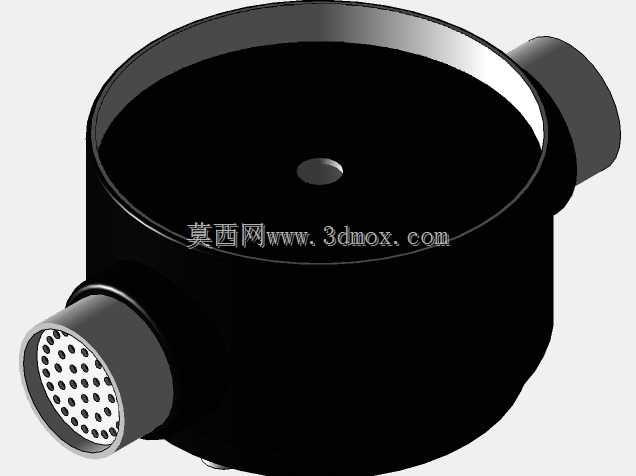

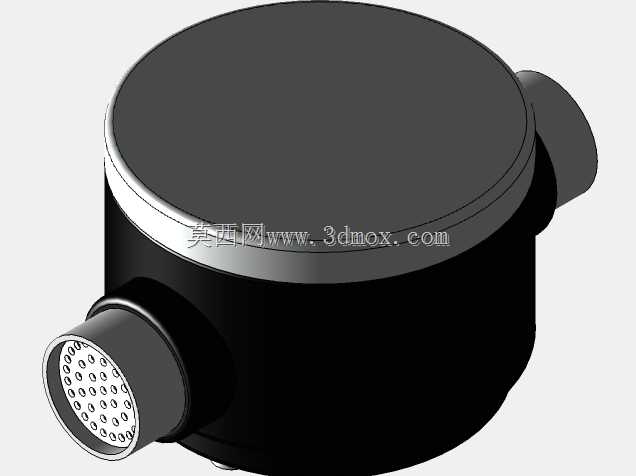

这款数显流量检测装置主要面向工业流体输送场景的计量需求，可适配净水处理、化工流体输送、暖通循环水系统、小型液压油路等多种管路工况，核心作用是实时监测管路内流体的瞬时流量与累计流量数据，为生产流程的物料核算、系统能耗管控、管路泄漏预警提供精准的数据支撑，替代传统机械式流量表读数不直观、数据无法快速读取的痛点。从功能设计来看，装置顶部集成了高亮数显屏与操作按键，无需外接二次显示仪表即可直接读取实时流量数值，单按键设计可完成累计流量清零、流量单位切换、报警阈值设置等常用操作，降低现场操作人员的使用门槛；壳体内部预留了信号输出模块的安装空间，可根据实际使用需求加装脉冲或4-20mA信号输出组件，对接工厂的DCS控制系统实现远程数据采集，满足智能化工厂的运维需求。设计过程中优先考虑了现场安装的适配性，整体采用短圆柱式主体结构，侧向伸出的管路连接端采用标准外螺纹接口，可直接对接同口径的工业管路，无需额外定制转换接头；主体外壳做了圆弧过渡处理，没有尖锐凸起结构，既可以避免现场安装时磕碰划伤操作人员，也能减少工业环境下的积灰积水，降低日常清洁维护的工作量。显示区域采用下沉式设计，透明保护罩与壳体顶面齐平，既可以清晰观察屏幕数值，也能避免现场杂物磕碰刮花显示面板，保护罩边缘做了密封胶圈的安装槽位，可达到IP65级别的防护能力，适配潮湿、多粉尘的工业现场使用环境。安装边界方面，装置整体轴向尺寸紧凑，侧向连接端的中心高度与同规格机械式流量计保持一致，可直接替换现有管路上的老旧机械式流量表，无需改动原有管路的支撑结构与安装位置，大幅降低老旧产线计量装置升级的改造成本；主体顶部预留的操作空间仅需满足按键按压与屏幕观察需求，无需额外预留过大的检修空间，适合安装空间局促的管路夹层、设备内部管线等场景。内部流道采用了直通式无滞流设计，不会造成管路内流体的压损过大，也不会残留流体杂质，适合测量带有微小固体颗粒的流体介质，避免长期使用后杂质卡滞内部测量组件导致计量失准。
