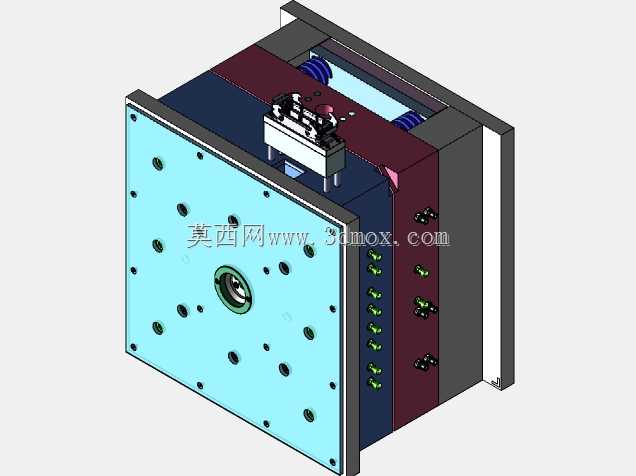

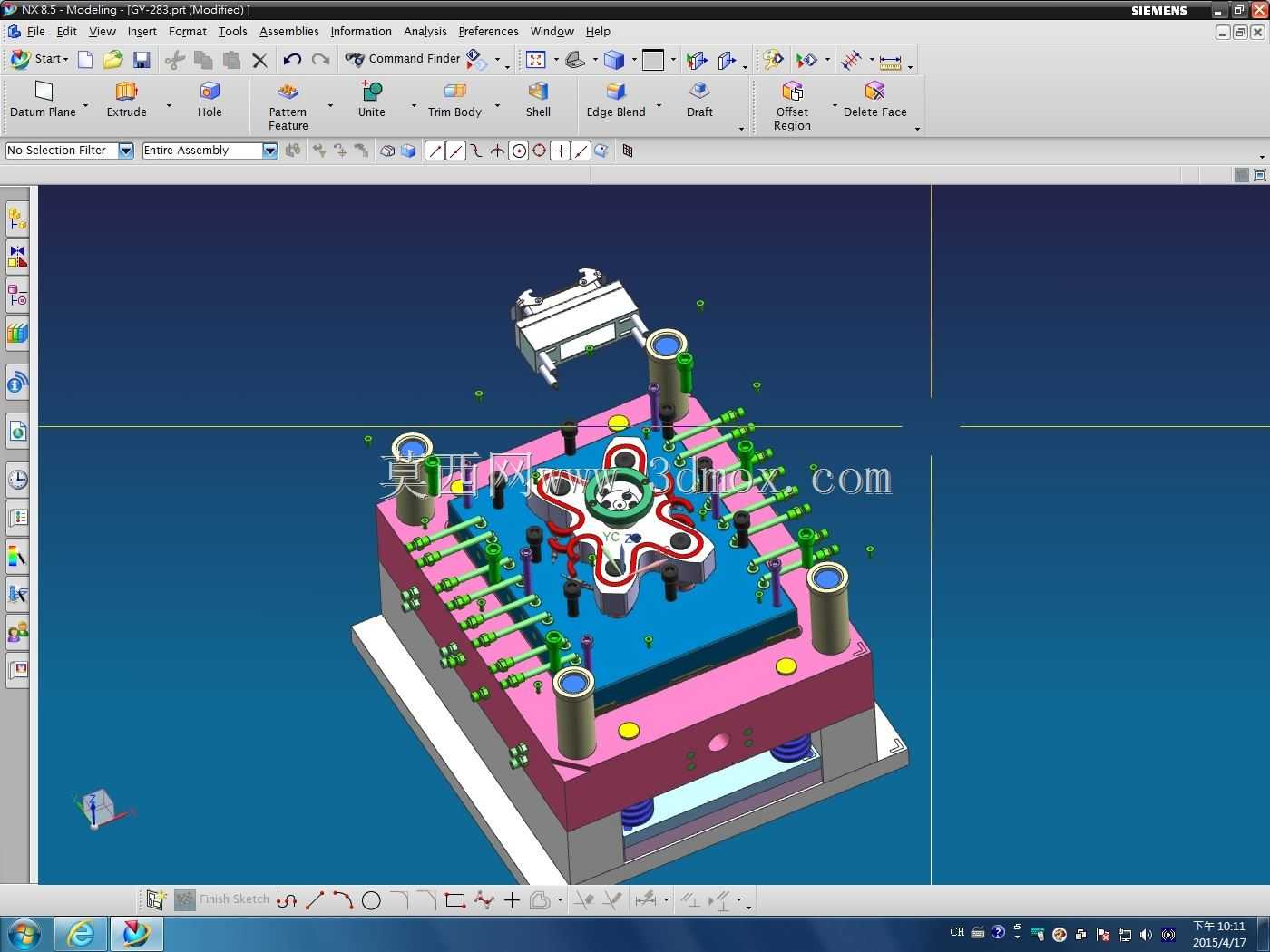

多腔式热流道注塑成型模具结构

这套热流道注塑模具主要面向消费电子小型结构件、家电装饰类塑料零件的批量注塑生产场景，适配卧式注塑机的安装工位，能够在连续生产工况下完成多腔塑料件的精准成型，有效减少传统冷流道生产过程中的水口料浪费，降低原料损耗与后续水口破碎回收的工序成本，适配PP、ABS、PC等多种常用热塑性塑料的成型加工需求。模具整体采用标准模架叠加定制化成型腔体的结构设计，整体安装边界适配常规200吨级以内注塑机的拉杆间距与开模行程要求，上下模合模导向依靠四角布置的精密导柱导套完成定位，合模过程中可自动校正型腔与型芯的同轴度，避免合模错位导致的产品飞边、壁厚不均等成型缺陷。浇注系统采用热流道结构设计，流道内部布置加热元件维持熔融塑料的恒定温度，避免流道内塑料冷却凝固，无需每次开模取出流道凝料，大幅缩短单模成型周期，同时多点针阀式浇口的布置可让熔融塑料均匀填充各个型腔，保证多腔产品的成型一致性，减少充填不足、熔接痕明显等外观缺陷。冷却回路采用多层环绕式水路设计，分别在定模型腔板、动模型芯板布置独立冷却水道，通过恒温冷却水循环快速带走塑料固化过程中释放的热量，缩短产品冷却定型时间，同时均匀的冷却布局可避免产品因局部冷却速率差异产生的翘曲变形，提升产品尺寸精度。顶出机构采用弹簧复位配合顶针板的结构，开模到达设定行程后，顶针板带动分布在产品边缘与加强筋位置的顶针平稳推出成型产品，避免顶出力集中导致的产品顶白、顶穿问题，合模过程中弹簧可带动顶出机构自动复位，无需额外设置复位杆的强制复位结构，简化模具内部结构。模具还配套布置了排气结构，在型腔末端与熔接痕位置设计微米级排气槽，可在充填过程中快速排出型腔内的空气，避免产品出现困气烧焦、气泡等成型问题，整体结构兼顾生产效率与成型稳定性，适合中小尺寸塑料零件的大批量连续生产作业。
