磨床用回转式平面磨削精密夹持工装

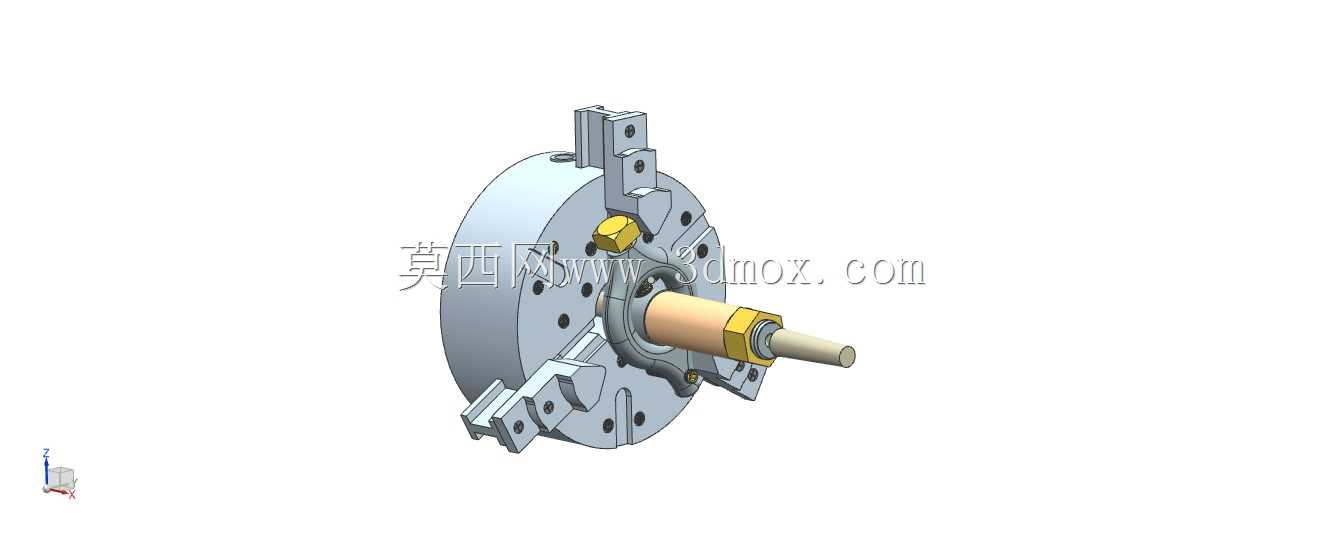

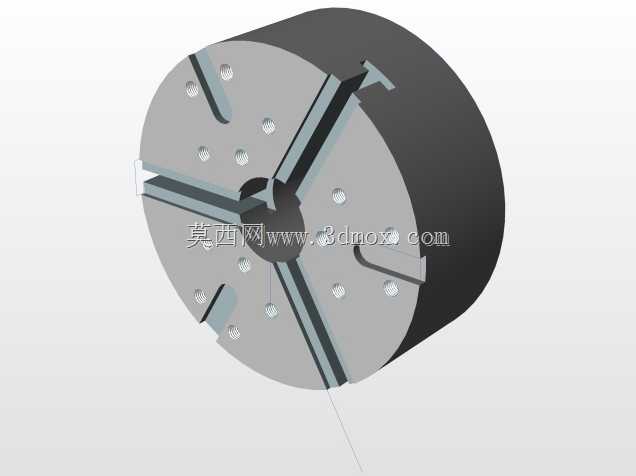

这款平面磨削夹具是面向精密平面磨床加工场景开发的专用夹持装置，主要应用于机械加工车间内轴类、盘类零件的端面高精度磨削工序，能够在批量加工过程中稳定保持工件的装夹定位精度，避免装夹变形带来的平面度、平行度超差问题，适配中小规格回转体零件的端面精加工需求，在五金制造、汽车零部件加工、通用机械配件生产等场景中都能发挥稳定的装夹作用。从实际用途来看，该夹具可直接安装在平面磨床的工作转盘上，替代通用台虎钳、简易压板等装夹方式，针对带中心定位孔的轴类零件、薄壁盘类零件实现快速定心装夹，装夹后工件待磨削端面完全暴露在砂轮作业范围内，不会出现装夹干涉，同时能够保证工件轴线与磨床进给方向的垂直度，减少反复找正的辅助工时。从功能特性来看，这款夹具采用多爪同步定心结构，周向分布的夹爪可同步径向收拢，适配不同直径规格的工件装夹，夹爪接触面做了防滑与防压伤设计，既能够保证磨削过程中工件不会受磨削力作用发生位移，也能避免薄壁零件装夹时出现夹痕、变形；夹具自带轴向定位顶紧结构，装夹时可通过尾部的顶紧组件将工件轴向位置锁定，保证每一件工件的待磨削端面伸出长度一致，批量加工时无需重复调整磨削行程，大幅提升批量加工的一致性。从设计思路来看，整体结构采用圆盘式基体设计，基体上预留了标准的磨床工作台安装孔位，可直接通过T型螺栓与磨床转盘连接，无需额外制作过渡连接盘；夹爪的调节行程做了冗余设计，覆盖常见的小规格轴类、盘类零件装夹尺寸范围，内部的联动定心结构采用耐磨合金材质制作，长期反复使用也不会出现定心精度衰减，夹爪组件设计为可快拆结构，针对异形工件可更换定制夹爪，拓展夹具的适配范围。从外形尺寸与安装边界来看，夹具整体为回转式结构，最大外径适配常规中小型平面磨床的工作台安装尺寸，轴向总长度控制在磨床砂轮的有效作业行程范围内，安装后不会超出磨床工作台的安全作业边界，各运动部件之间预留了足够的安全间隙，磨削过程中不会出现部件碰撞，同时夹具整体做了动平衡校准，高速回转作业时不会产生额外振动，能够保障磨削加工的表面质量。
