多层叠装式热流道注塑成型模具结构

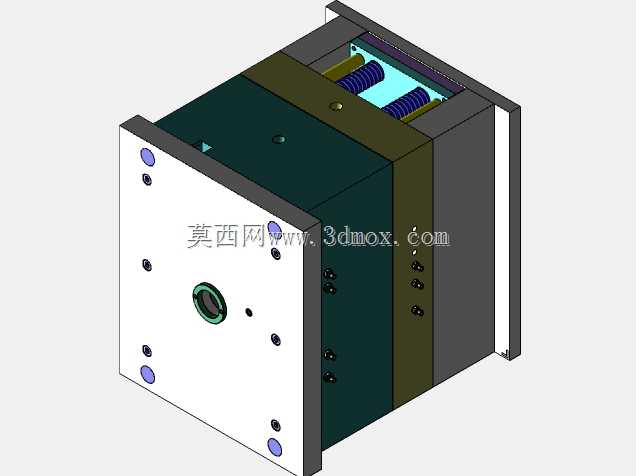

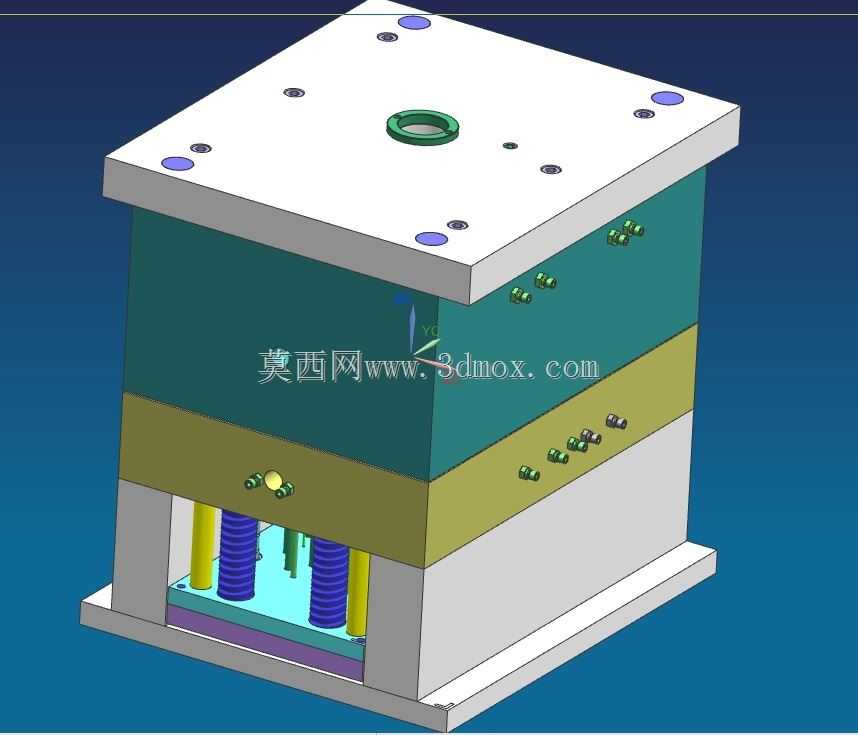

这套热流道注塑成型结构，主要面向大批量精密塑胶件的注塑生产场景，常见于消费电子外壳、汽车内饰小件、日用精密塑胶配件的量产加工环节，能够适配多数卧式注塑机的安装工位，替代传统冷流道模具完成无流道凝料的注塑作业，有效减少原料浪费与后续浇口修剪工序，提升批量生产的加工效率。整套结构采用标准模架分层叠装设计，从上至下依次排布定模固定板、热流道板、定模板、动模板、支承板、顶出机构空间与动模固定板，各层板件通过精密导柱导套实现合模定位，合模过程中导向部件可承受侧向偏移力，保证型腔与型芯的对位精度控制在微米级，避免成型件出现飞边、错位缺陷。顶部定模固定板中心设置主流道定位环，可直接与注塑机射嘴对位贴合，热流道板内部集成加热元件与温度传感通路，能够将熔融塑胶始终维持在恒定流动温度，避免流道内物料冷却堵塞，同时保证各型腔进胶点的温度均匀一致，减少不同模腔成型件的品质差异。模具侧部分布多组冷却水嘴接口，可外接恒温冷却循环水路，分别对定模型腔、动模型芯区域进行独立温控，根据塑胶原料的成型工艺参数调整冷却速率，缩短成型周期的同时避免制件出现缩痕、翘曲变形问题。动模侧下方预留标准顶出空间，内置复位弹簧、顶针板与导向立柱，开模后可通过注塑机的顶杆推动顶针板，带动顶针将成型后的制件平稳顶出，复位弹簧可在合模过程中带动顶出机构自动归位，避免顶针与型腔发生碰撞干涉。整套结构的安装边界完全适配常规注塑机的拉杆间距与模厚安装范围，各板件的连接螺丝孔位、定位槽均采用通用标准尺寸设计，可直接上机安装调试，无需额外做安装位改造，热流道的接线端集中排布在模具侧部，方便生产过程中快速接线与温度检测维护，长期量产过程中可快速拆分各层板件完成流道清理、易损件更换作业，降低生产运维的时间成本。
