手电筒主体头部过渡连接结构设计

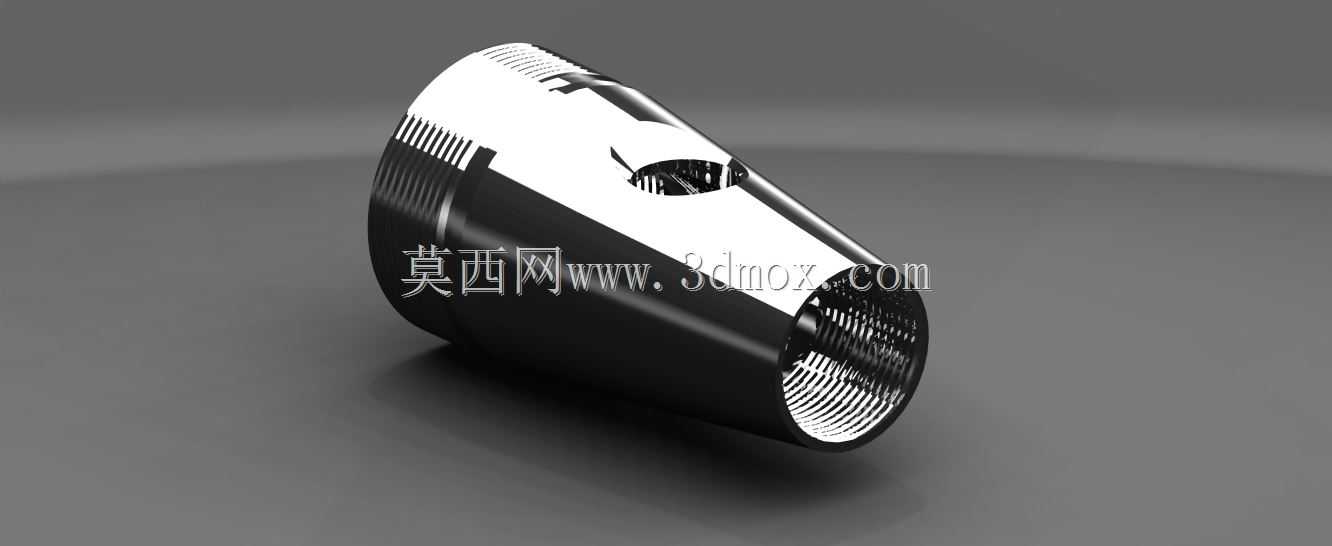

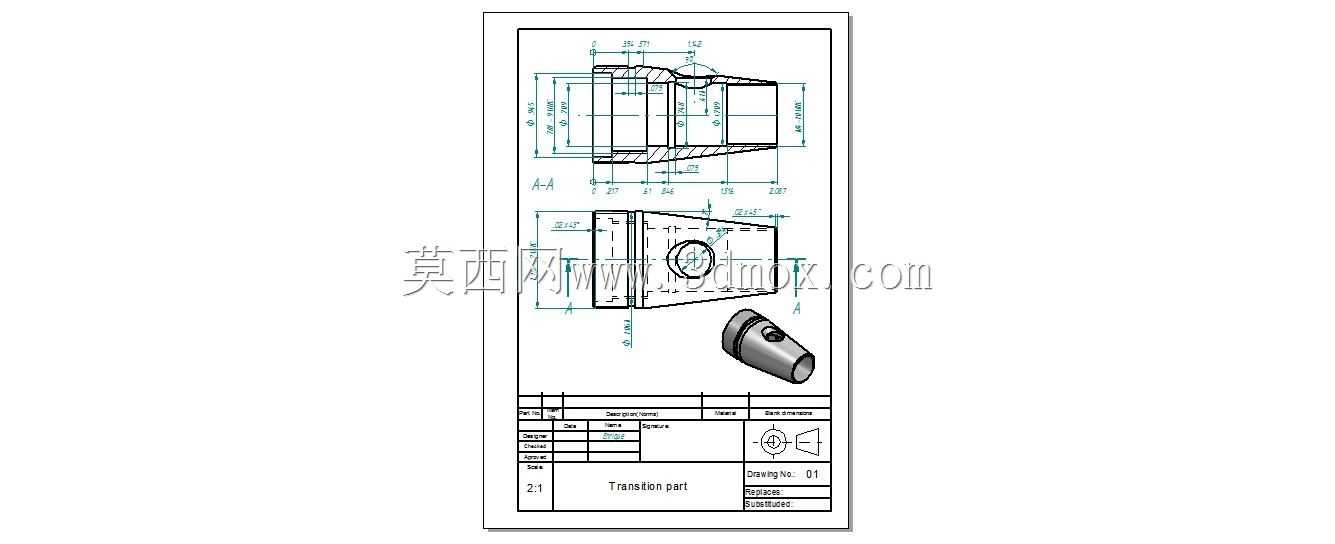

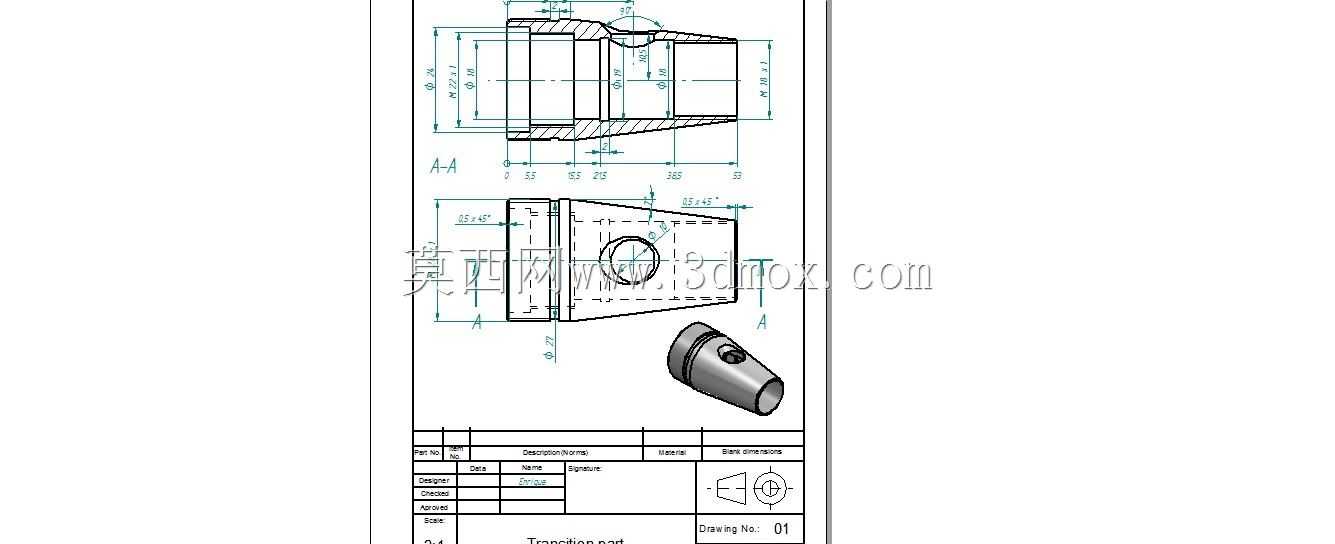

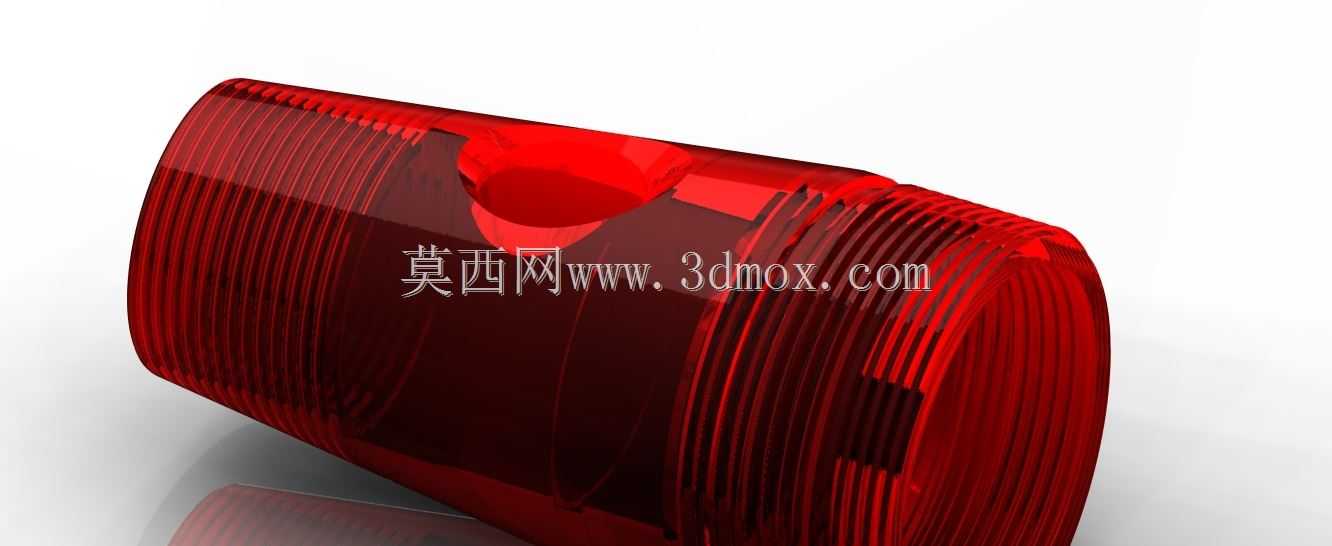

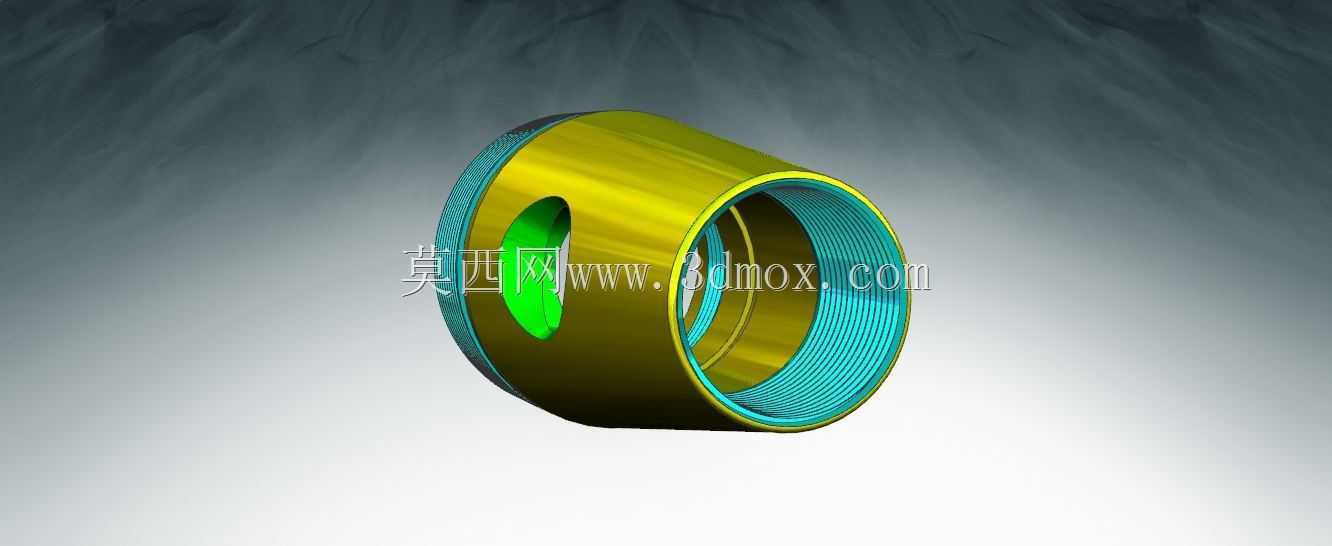

该结构件是手持照明设备中衔接主体筒身与头部灯组的核心过渡部件，主要应用于各类便携式强光手电筒、工业检修手持照明设备的产品装配环节，在日常民用照明、户外作业照明、设备检修应急照明等场景中承担结构衔接与功能承载的作用。作为筒身与头部的连接载体，该部件一方面需要适配筒身的圆柱内腔结构，保证电池仓的轴向贯通与电路走线的顺畅排布，另一方面需要匹配头部灯组的锥面安装基准，为灯杯、灯珠组件提供稳定的定位支撑，同时侧面设置的锁紧孔位可用于安装顶丝，实现筒身、连接段、头部三者的径向锁止，避免使用过程中出现部件松脱、灯头偏转的问题。在设计思路上，该部件采用锥面过渡的外形结构，既能够弱化筒身直筒段与头部扩径段的视觉突兀感，提升手持握持时的贴合度，避免棱角硌手的问题，同时锥面结构能够在设备意外跌落时分散冲击应力，降低连接部位断裂的风险。结构内部采用阶梯式通孔设计，靠近筒身的一端内径匹配筒身电池仓尺寸，可保证电池顺利装入，靠近头部的一端设置定位止口，能够与灯杯尾部的定位凸台精准配合，保证灯珠与灯杯的同轴度，避免出现光斑偏移、聚光效果差的问题。从加工与安装边界来看，该部件适配普通卧式车床的加工工艺，外锥面、内阶梯孔、端面均可通过车削工序一次装夹完成加工，侧面的锁紧孔可通过后续钻削工序完成，加工过程中需严格控制两端内孔的同轴度公差，以及端面与轴线的垂直度公差，保证装配后筒身与头部的同轴度，避免出现灯头歪斜的问题。部件的外轮廓最大直径需匹配对应手电筒的头部外径，最小直径匹配筒身外径，轴向长度根据产品整体的握持手感设定，保证握持时手指刚好贴合锥面区域，提升长时间握持的舒适度，同时各连接端面需设置合理的装配倒角，既能够提升装配时的导向性，避免装配过程中刮伤筒身或头部的配合表面，也能够去除加工毛刺，提升部件的外观质感。
