CAD入门练习用异形块体轴测结构

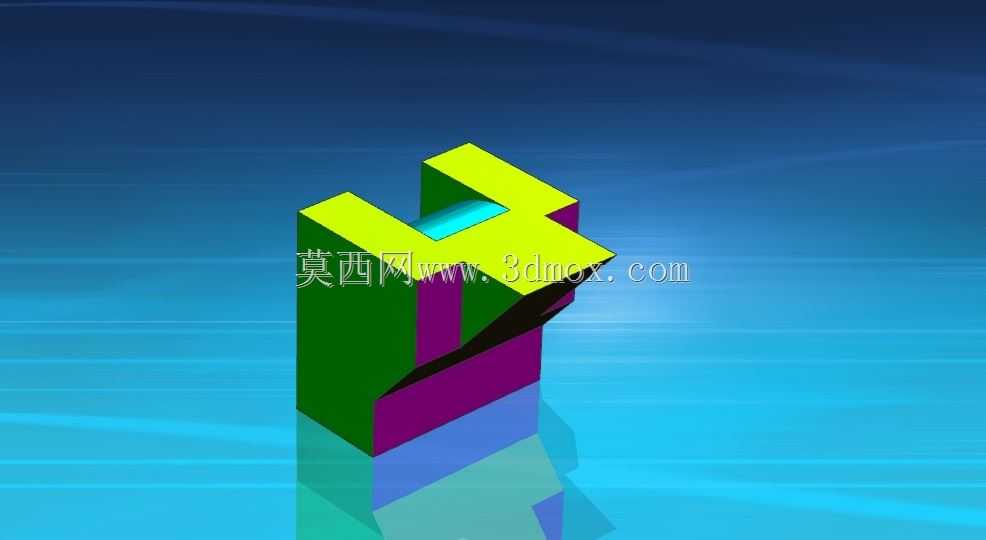

　　刚接触三维机械建模的从业者，大多会从这类带斜切、开槽特征的块体零件开始练手，别小看这类看似简单的几何体，它覆盖了机械结构里最常见的凸台叠加、斜截面切除、通槽加工这几类核心特征，是从二维识图过渡到三维建模的绝佳练手载体。在日常的工装夹具设计、小型设备安装支座开发场景里，这类带异形切面的块体结构十分常见，比如生产线旁的小型传感器安装座、工装定位块、设备端的小型连接支撑件，大多是在方块基体上做不同角度的切面、开槽、凸台来实现安装定位、避让周边部件的功能。

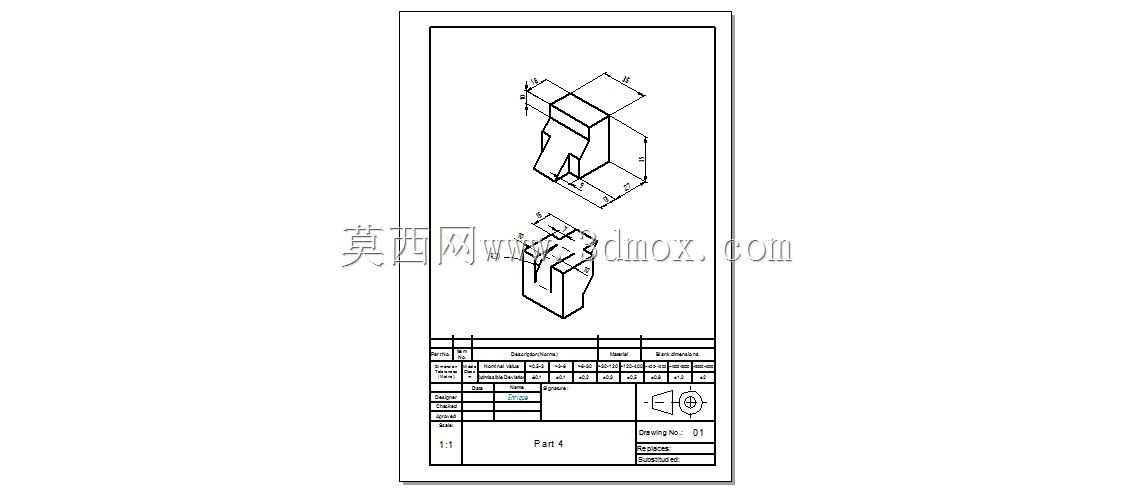

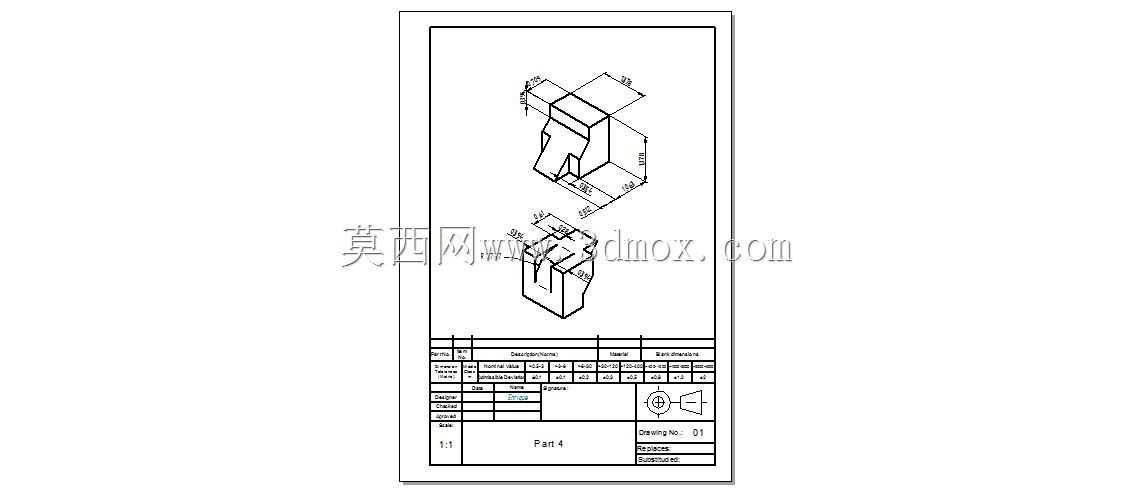

　　做这类结构的建模时，首先要理清特征的先后逻辑，不能拿到轴测图就盲目拉伸切除。先确定基体的整体外轮廓边界，从轴测图标注的尺寸来看，基体是规则的矩形块，这部分是整个零件的安装基准，底部的平面要保证足够的平面度，才能在安装时和安装基面完全贴合，避免出现装配翘曲的问题。之后再处理上部的斜切特征，这个斜切面不是随意做的角度，实际应用里这类斜面要么是用来做导向面，方便工件滑入定位位置，要么是用来避让周边运动的部件，避免设备运行时发生结构干涉，做这个特征的时候要注意斜面和相邻垂直面的交线位置，必须和图纸标注的尺寸边界完全对齐，不然会导致后续开槽特征的位置出现偏差。

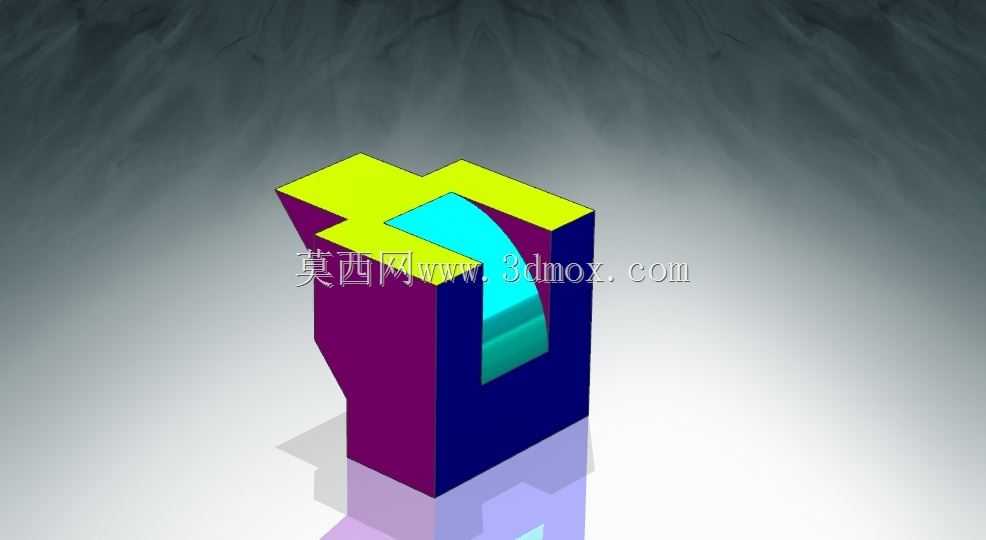

　　再看零件中部的通槽结构，这个槽的作用通常是用来穿装固定螺栓，或者嵌入其他零件的定位凸台，槽的两个侧壁要保证平行度，槽宽的尺寸公差如果控制不好，要么会出现螺栓穿不进去、定位凸台卡滞的问题，要么会导致装配后零件晃动，定位精度达不到要求。轴测图里给出的两个视角的结构，刚好能让练习者理解不同投影方向下特征的对应关系，很多新手刚学建模的时候，容易只看一个视角的线条，忽略其他视角的特征位置，最后做出来的模型槽位开反、斜面方向错了，这类练习就是要训练识图时的空间想象能力，把二维线条对应到三维空间的具体位置。

　　从安装边界来说，这类块体零件的底部安装面尺寸是整个零件的安装基准，设计时要保证安装孔（这类练习件虽然没标注孔位，但实际应用里这类支撑块都会在底部或者侧面做安装固定孔）的位置和槽位、斜面的位置不发生干涉，固定孔的深度不能钻穿到上部的槽或者斜面位置，不然会降低零件的结构强度，长期受载的话容易出现开裂的问题。另外零件的棱边位置，实际加工的时候都会做小的倒角去毛刺，建模的时候虽然练习阶段可以不用做倒角，但要理解这个工艺细节的作用，一是避免安装时划伤操作人员，二是去除机加工产生的毛刺，保证装配时零件能完全贴合基准面。

　　很多新手做这类练习的时候，喜欢用复杂的放样、曲面命令来做，其实完全没必要，这类规则的块体特征，用最基础的拉伸凸台、拉伸切除命令就能完全实现，建模逻辑越简单，后续修改尺寸的时候就越方便，实际工程里做结构设计，也是优先用最基础的特征来实现功能，减少特征树的复杂程度，方便后续其他工程师接手修改模型。做这类练习的时候，不要只追求把外形做像，要去思考每个特征对应的实际用途，为什么这里要做斜切，为什么槽要开在这个位置，尺寸标注的基准为什么选在底部边线，把这些逻辑想通了，再做复杂的机械结构建模时，就不会出现特征混乱、基准选错的问题。

　　这类结构在小型非标设备里应用极广，比如流水线旁的挡料块、定位工装的支撑块、设备门板的限位块，都是在这类基础块体结构上调整尺寸、增减特征来实现具体功能，练熟这类基础结构的建模，后续做这类实际零件的时候，就能快速理清建模思路，准确把控各个特征的尺寸边界，避免出现装配干涉、强度不足的问题。建模过程中还要注意尺寸链的核对，每个特征的定位尺寸都要从设计基准开始标注，不要出现链式标注导致的尺寸累积误差，比如斜切面的位置尺寸，要从底部基准面开始标注，而不是从相邻的棱边标注，这样加工出来的零件位置精度才会更高，装配的时候不需要反复修配就能达到安装要求。
