CAD三维入门练习用组合块类零件结构

　　本次呈现的组合块类零件结构，是面向三维建模入门阶段的典型练习载体，这类结构在机械领域的基础教学、建模能力训练场景中应用广泛，很多刚接触三维设计的从业者，都会从这类带凸台、凹槽、阶梯配合特征的块类零件开始，熟悉三维软件的草图绘制、特征拉伸、切除、基准面建立等基础操作，同时建立空间结构的投影认知，理解二维工程图和三维实体之间的对应关系。从实际用途来看，这类组合块结构并非直接用于量产设备的核心功能部件，更多是作为结构认知、建模训练的教学载体，帮助初学者掌握机械零件常见的结构设计逻辑，比如凸台的定位方式、凹槽的配合公差预留、阶梯面的功能区分，这些基础逻辑后续会延伸到各类工装夹具、设备安装座、小型功能块的实际设计中。从产品功能特性来看，

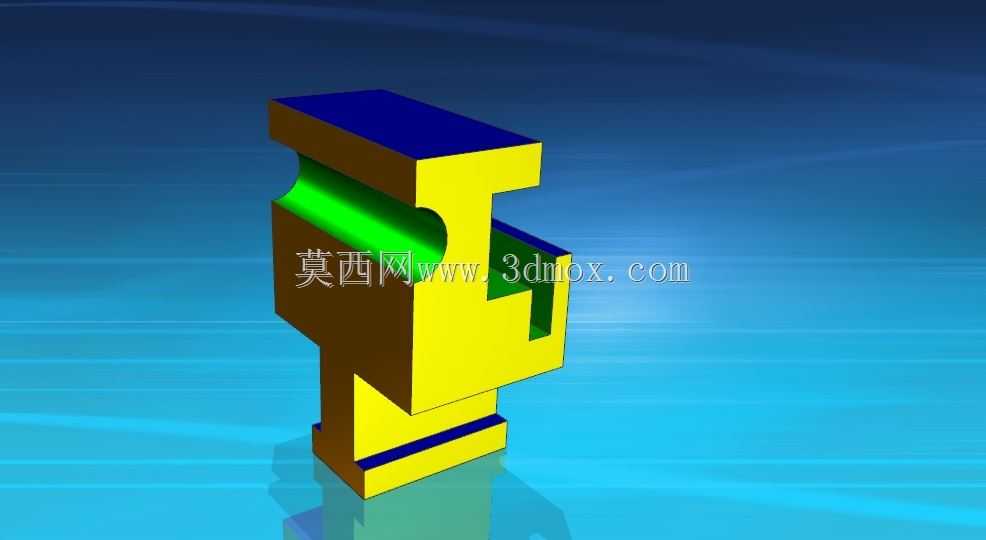

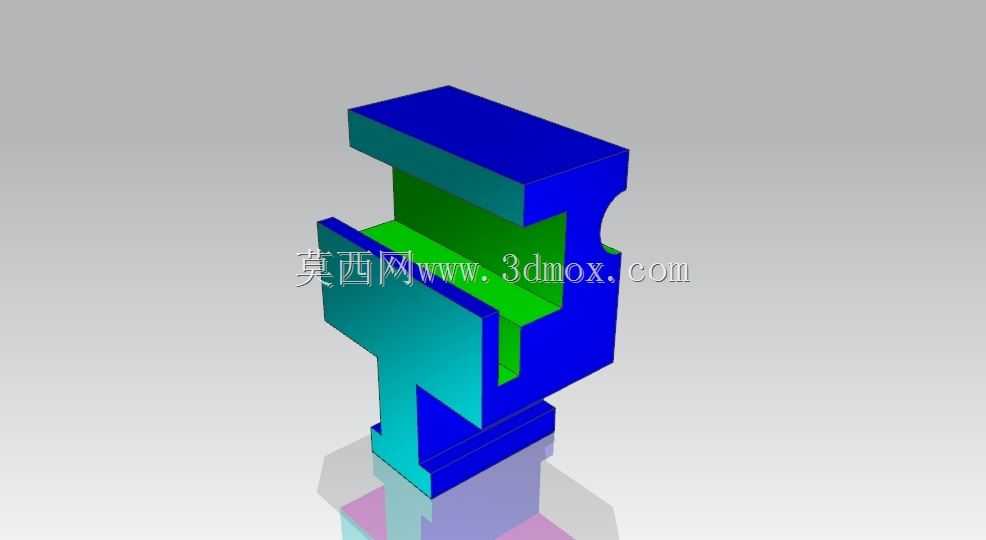

　　这个零件由多层阶梯块组合而成，上部带有带孔的凸台结构，中部有侧向的开槽特征，下部是带安装基准的底座结构，各个特征之间有明确的位置度要求，轴测视角下能清晰看到三个方向的尺寸关联，没有复杂的曲面特征，全部由规则的拉伸、切除特征构成，非常适合入门阶段练习特征的顺序排布，理解建模时基准选择的重要性——如果一开始选错了基准面，后续特征的位置修改会出现大量参考丢失的问题，这也是很多新手容易踩的坑。设计思路上，这类练习件的结构排布遵循从基准到细节、从主体到局部的逻辑，首先确定底部的安装基准面，以此为基础向上拉伸主体块结构，再依次添加上部的凸台、侧向的开槽、凸台上的安装孔特征，每个特征的草图都完全约束，避免出现欠定义导致的结构位置偏移，

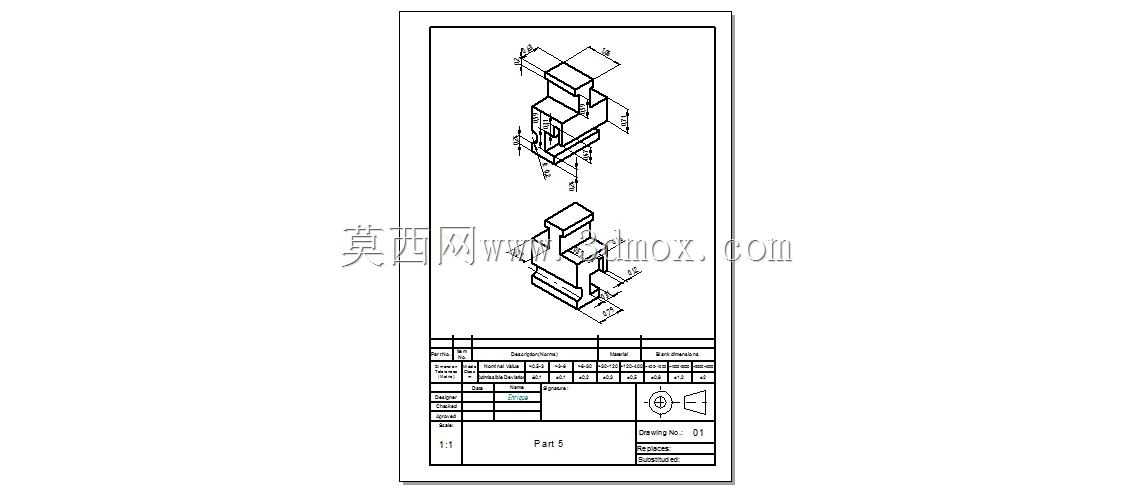

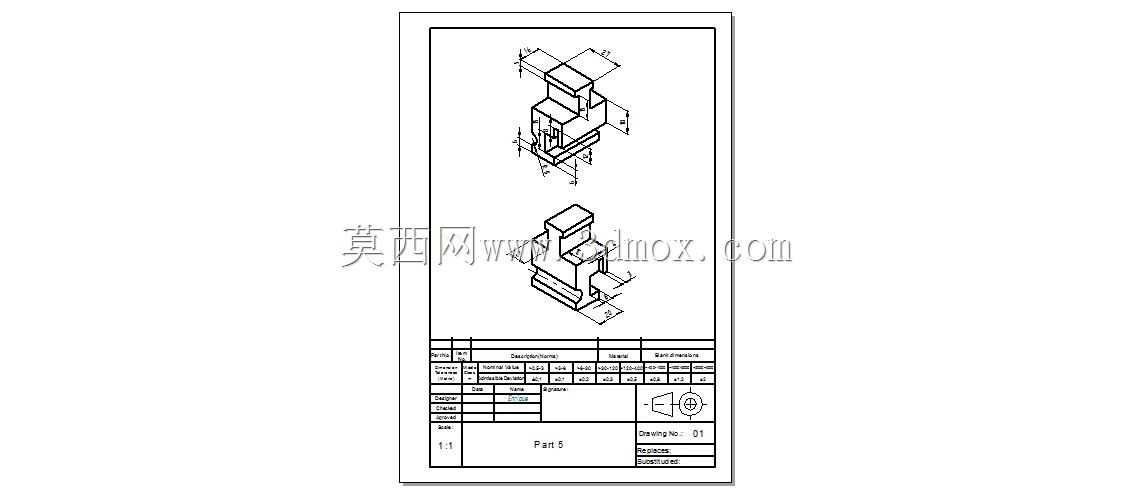

　　同时刻意保留了机械零件常见的棱角、直角过渡，没有添加多余的圆角、倒角等工艺特征，让初学者能专注于主体结构的搭建，先把空间结构的对应关系理清楚，再后续学习工艺特征的添加逻辑。外形尺寸与安装边界方面，这类练习件的尺寸设定通常采用整数值，方便初学者在练习时进行尺寸标注和核对，底部底座的长宽尺寸作为整个零件的安装边界，所有上部特征都在底座的投影范围内，不会出现超出底座的悬臂结构，避免入门阶段处理复杂的支撑特征；上部凸台的孔位中心与底座基准边有明确的定位尺寸，侧向开槽的深度、宽度也都有对应的尺寸约束，各个阶梯面的高度差均匀，方便练习等距实体、尺寸阵列这类基础操作。在实际的建模练习过程中，很多初学者容易忽略轴测图和三视图的投影对应关系，

　　直接照着轴测图的视觉效果拉伸，导致特征的位置、尺寸出现偏差，通过这类零件的练习，可以建立起“先看基准、再找定位、最后定尺寸”的建模习惯，后续接触复杂的工业零件时，能快速拆解结构，理清建模顺序。另外这类块类零件的结构逻辑，和实际生产中用到的安装垫块、阀块基础结构、夹具定位块有共通之处，掌握这类结构的建模方法后，后续设计实际工业零件时，能更快上手，只需要在基础块结构上添加对应的功能特征、工艺特征即可，不需要再重新摸索基础的特征排布逻辑。比如常见的液压阀块，本质上就是在块类基体上加工各类油孔、安装槽，其基础建模逻辑和这个练习件是一致的，都是先确定基准块，再逐个添加切除、凸台特征，保证各个特征的位置精度。
