CAD三维入门练习用阶梯块结构

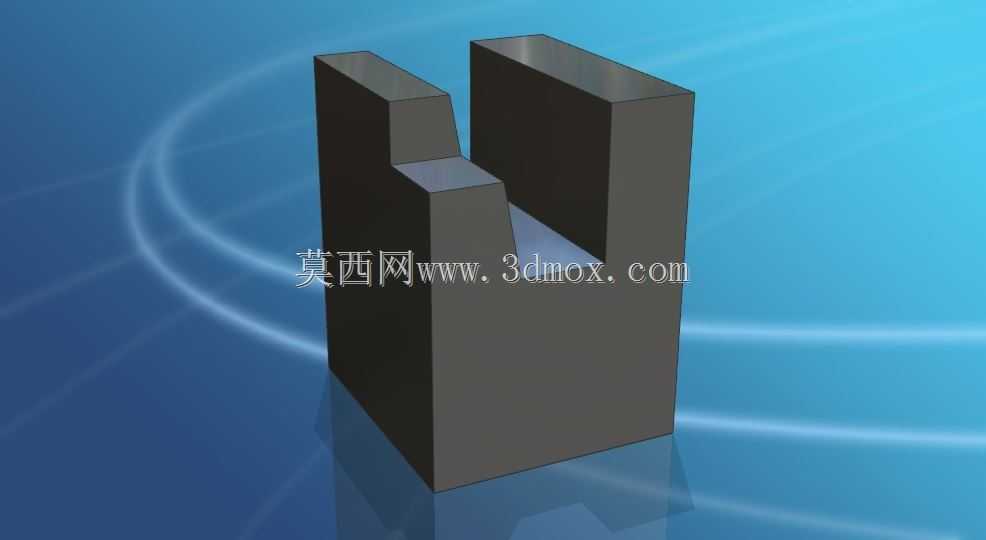

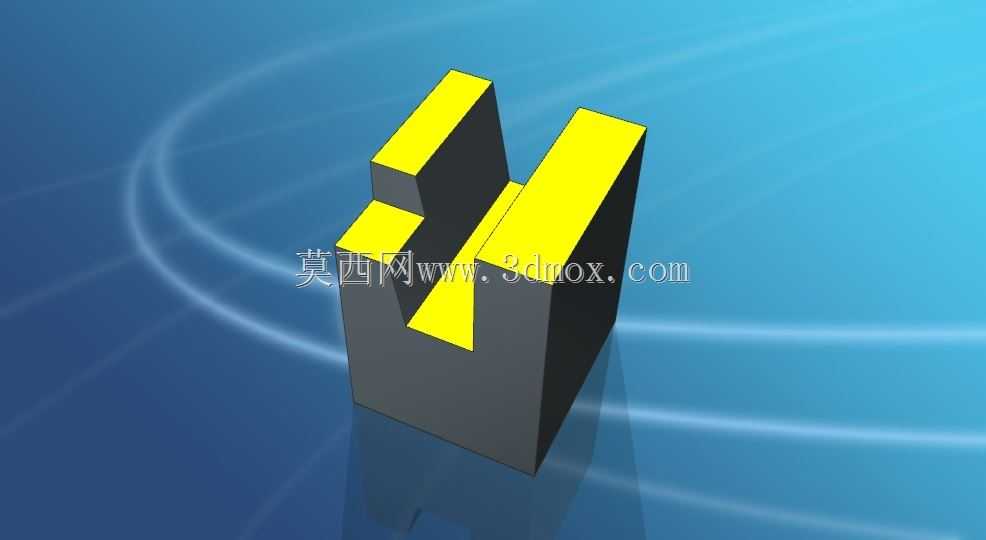

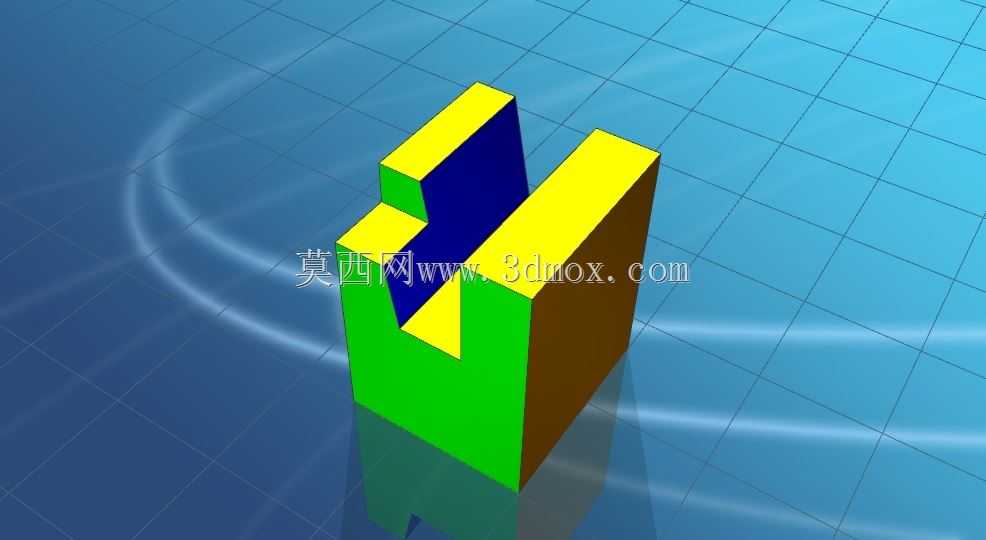

　　这类带等轴测视图标注的阶梯块构件，是三维建模入门阶段最常接触的练习载体，同时也常作为工装夹具定位块、小型设备安装垫高块的原型结构出现在实际生产场景中。在小型自动化生产线的工位旁，这类阶梯结构的垫块常被用来承托传感器安装支架，通过不同高度的台阶面适配不同检测高度的需求，不需要额外加工复杂的可调结构，依靠单块构件的成型尺寸就能满足固定工位的高度差要求，减少装配时的调整工时。从设计逻辑来看，这类构件的建模核心在于建立清晰的坐标基准，所有台阶的尺寸标注都以构件的左下角顶点作为三维坐标原点，横向、纵向、高度方向的尺寸依次沿X、Y、Z轴排布，建模时不需要复杂的曲面特征，仅通过拉伸、切除两个基础特征就能完成全结构构建，

　　刚好匹配入门阶段对三维软件基础操作的练习需求，能帮助初学者快速建立三维空间的尺寸对应思维，避免出现二维图纸与三维模型尺寸映射错位的问题。实际生产中这类构件的外形尺寸通常控制在100mm以内的边长范围，安装边界只需要预留与底面尺寸匹配的安装平面即可，不需要额外的避让空间，因为所有台阶的凸起都在构件自身的轮廓范围内，不会超出底面的投影边界，不管是作为练习模型还是实际加工的垫块，都不会出现与周边结构干涉的问题。在设备维修场景中，这类阶梯块还可以作为临时垫高的量具基准块，配合百分表完成轴类零件的径向跳动检测，不同高度的台阶面可以快速适配不同直径轴件的检测高度，不需要额外叠加多块平垫造成累积误差。建模过程中需要特别注意台阶处的直角棱边处理，

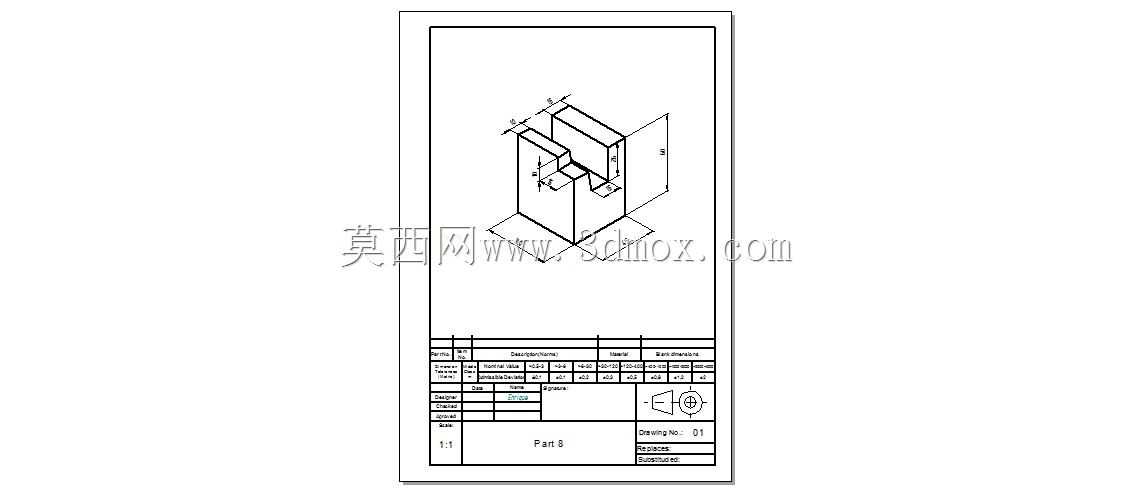

　　作为练习模型时保留直角棱边可以强化对尺寸公差的理解，而作为实际生产用的垫块时，通常会在棱边处添加0.5mm的倒角，避免安装时割伤操作人员，同时也能减少构件磕碰造成的棱边变形，保证安装面的平面度要求。这类结构的图纸标注逻辑也具备很强的通用性，等轴测视图配合尺寸线的标注方式，能让初学者快速理解三维空间中尺寸的标注规则，掌握从二维视图还原三维结构的核心方法，后续接触复杂箱体类、轴类零件建模时，就能快速拆解各个特征的位置关系，不会出现特征建模顺序混乱的问题。在工装设计场景中，这类阶梯块的台阶高度差通常按照5mm或者10mm的整数级差设置，方便快速匹配不同的安装高度需求，不需要单独定制特殊尺寸的垫块，大幅降低工装的加工成本与管理成本，

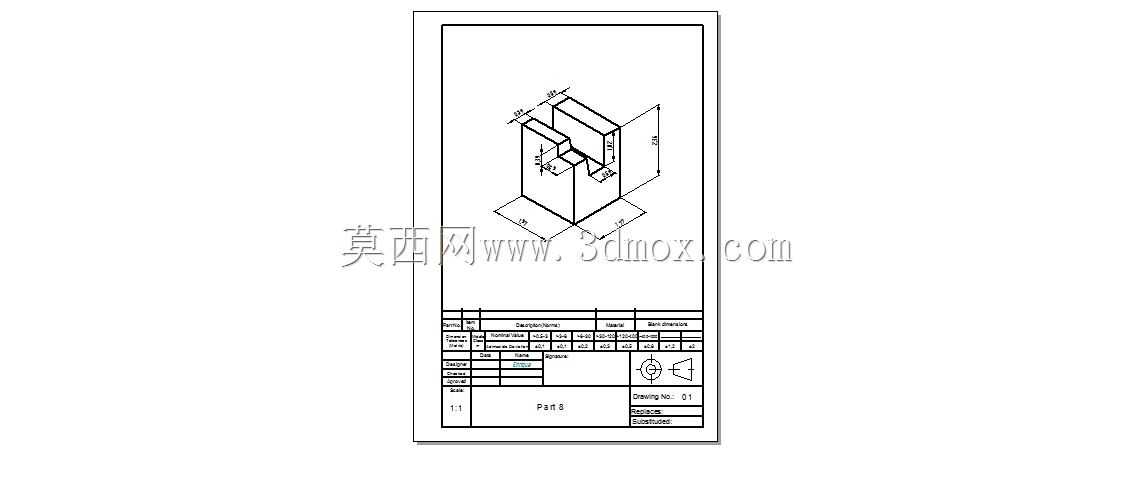

　　同一块构件可以适配多个相近工位的安装需求，减少备件的储备种类。从建模练习的角度来说，完成这类基础结构的建模后，可以进一步延伸练习工程图的导出操作，将建好的三维模型自动生成带尺寸标注的二维工程图，对照原始练习图纸检查尺寸标注的完整性与准确性，掌握三维模型与二维工程图的联动逻辑，这也是机械结构设计岗位必备的基础技能。实际加工这类构件时，通常采用45号钢作为毛坯材料，通过铣削加工一次成型所有台阶面，平面度公差控制在0.02mm以内，保证安装时的贴合度，作为练习模型时则不需要考虑加工公差，只需要保证尺寸与图纸标注完全一致即可，重点训练空间几何的映射能力。
