CAD三维入门斜切支撑构件练习素材

　　这类斜切式支撑构件常见于小型设备的机架连接、工装夹具的定位支撑部位，日常在非标自动化设备的型材拼接工位、小型输送线的侧边挡料支架安装场景中，经常会遇到同类型的结构需求。做这类结构的建模练习，核心是先理清楚空间投影关系，很多刚接触三维建模的从业者容易在斜切面的相交线处理上出错，要么是两个斜切面的交线位置偏移，要么是垂直支撑面和斜向安装面的过渡棱边没有做对齐，最后导出工程图的时候会出现尺寸链矛盾，没法直接用于现场加工。

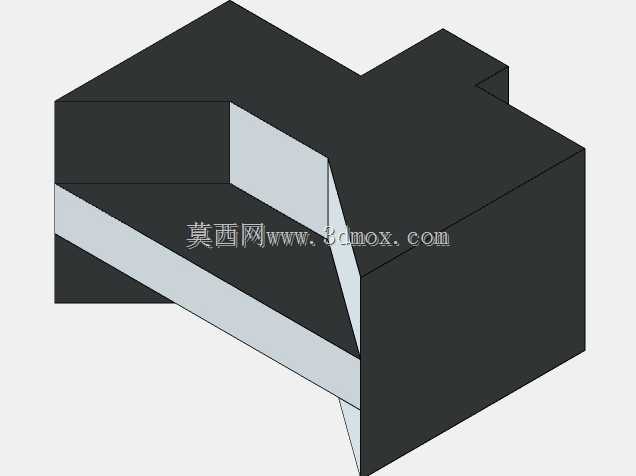

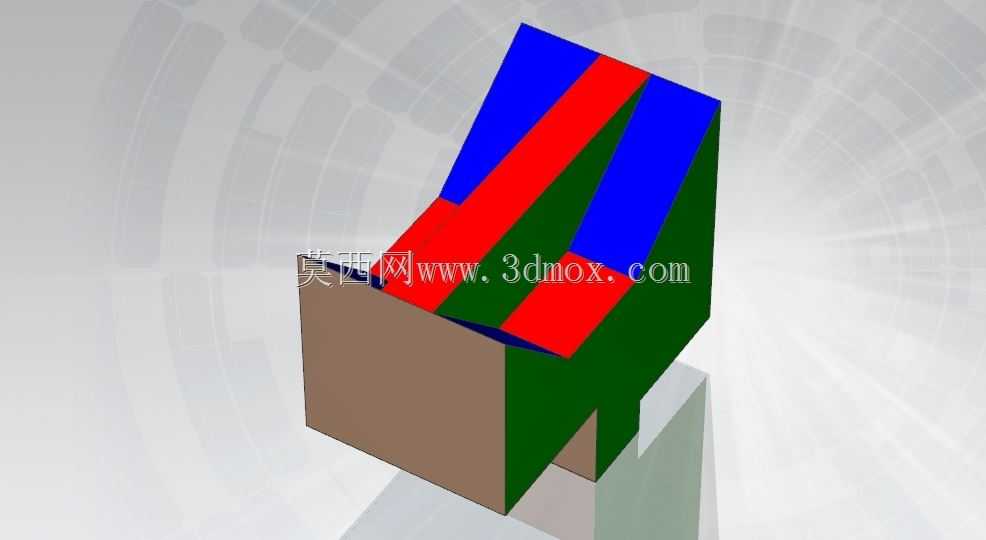

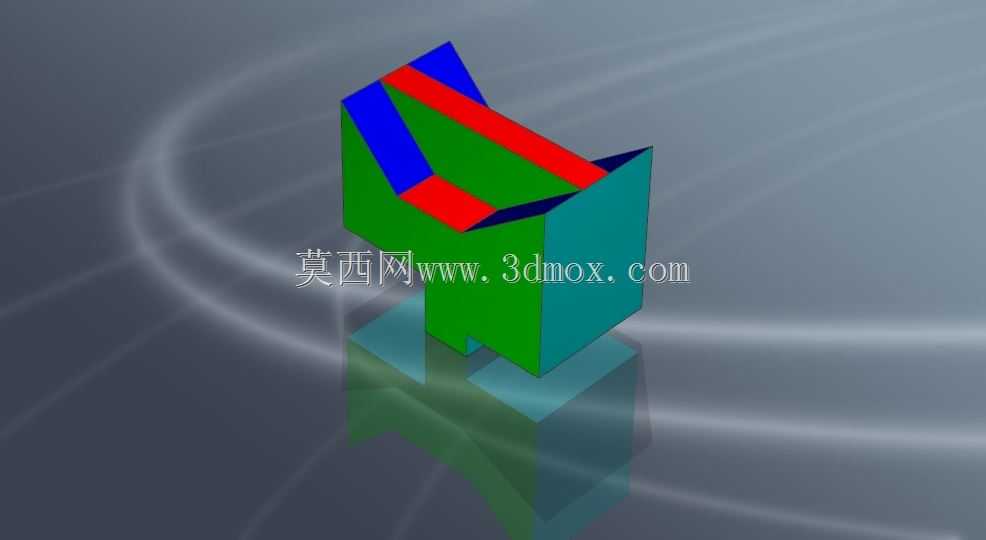

　　从结构本身来看，这个构件的主体是垂直矩形基座搭配斜向延伸的支撑臂，基座部分预留了两个安装孔位，孔位的中心距要和配套的安装台面螺孔间距匹配，实际应用中基座的底面是安装基准面，加工时需要保证平面度，不然安装后会出现支撑臂歪斜，连带上面搭载的挡块、检测元件位置偏移，直接影响设备的定位精度。斜向支撑臂的倾斜角度是整个结构的核心参数，这个角度不是随便定的，要结合实际避让需求来，比如现场要避开输送线上的工件凸起部分，或者要配合传感器的检测角度，建模的时候不能只照着轴测图描线，要先确定倾斜面和基准面的夹角，再通过拉伸、切除的命令逐步成型，不能直接用多段线拉成实体，不然后续改角度的时候整个模型会出现特征报错。

　　外形尺寸方面，这类练习构件的整体长宽高比例控制在2:1:3左右，基座的厚度要满足安装螺丝的沉头深度要求，不能太薄导致螺丝锁附后出现基座开裂，也不能太厚造成材料浪费。斜向支撑臂的壁厚要和基座保持一致，避免3D打印或者铣削加工的时候出现壁厚不均导致的变形，尤其是斜臂和基座连接的转角位置，要做微小的圆角过渡，不能做成直角尖角，一方面是尖角位置加工时容易出现崩边，另一方面应力集中会导致构件受侧向力的时候从转角处断裂。

　　建模过程中要注意各个特征的父子关系，先做基准面的搭建，把三个方向的基准面和构件的安装基准对齐，再绘制基座的草图，草图要完全定义，不能出现欠定义的蓝色线条，很多新手建模时图快，草图随便拖几个尺寸就拉伸，后续改尺寸的时候整个模型会乱飞。做完基座之后再新建斜向的基准面，这个基准面的定位要靠角度尺寸和距离尺寸双重约束，不能只靠拖拽定位，斜臂的草图绘制在这个新建的基准面上，拉伸的时候要注意和基座的合并结果，不要做成两个分离的实体，之后再做安装孔的切除，孔位的定位要以基座的侧边为基准标注，不要以斜臂的棱边为基准，不然加工的时候没法找正基准。

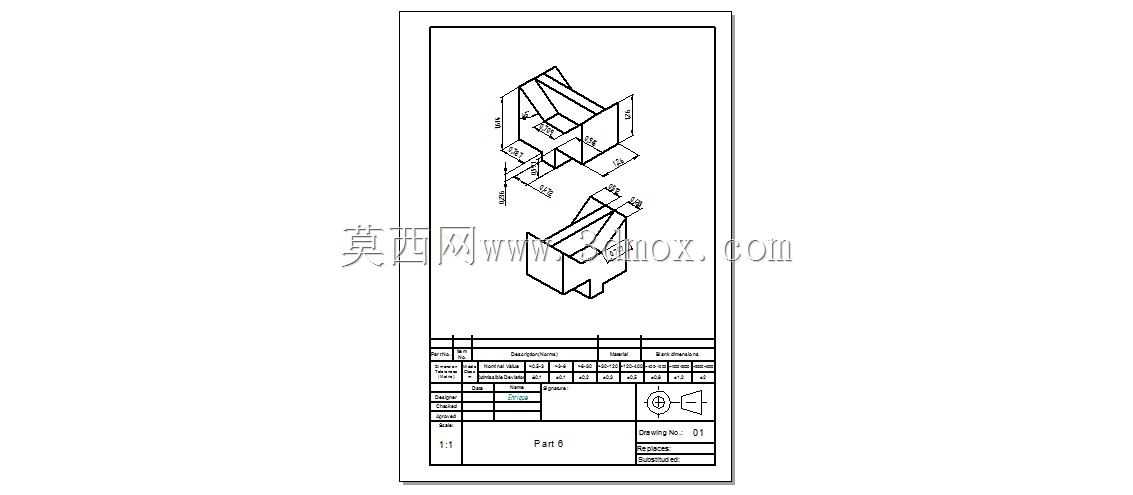

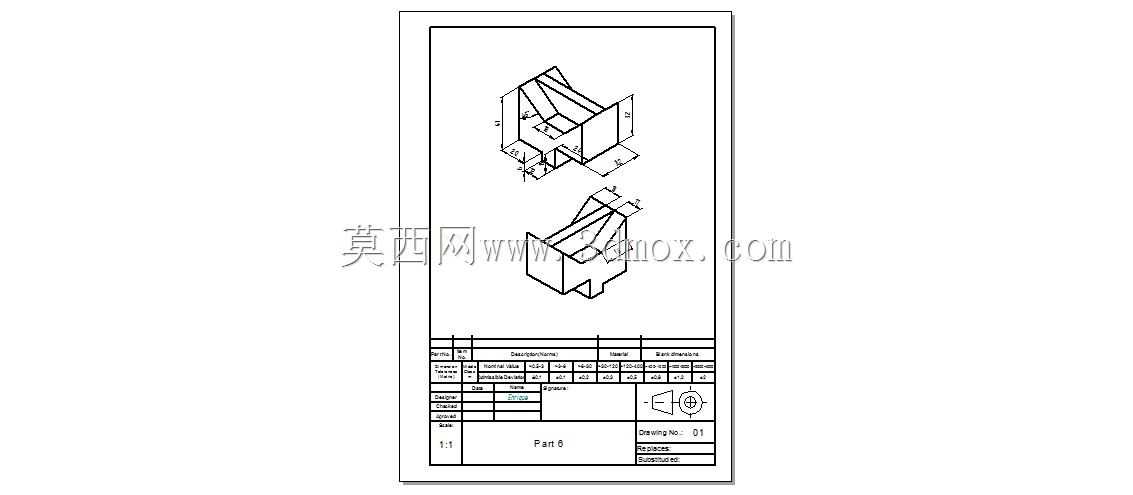

　　实际工程应用里，这类小支撑构件看着简单，但是很多新人出的加工图经常出问题，比如斜面上的孔位没有标注角度方向的尺寸，加工师傅拿到图没法确定孔的朝向，或者是斜切面的粗糙度要求没标，导致安装面贴合不严。做这个练习的时候，可以顺便把工程图的导出流程走一遍，练习轴测图的视角摆放、尺寸标注的基准选择，还有标题栏的信息填充，把建模和出图的流程串起来，比单纯画个实体模型要有用得多。另外要注意，这类构件如果是用于有震动的设备工位，斜臂的根部要做加强筋结构，练习的时候也可以尝试在原有模型基础上加加强筋，思考加强筋的厚度、高度怎么设置才不会和周边部件产生干涉，同时又能提升结构的刚性。

　　很多人觉得入门练习的结构太简单没意义，其实现场设备里80%的结构都是这类基础构件组合起来的，把斜切面相交、基准对齐、孔位定位这些基础操作练熟，后续做复杂的整机建模的时候才不会在小特征上报错返工。比如做小型工装的定位支架时，就是多个这类斜支撑构件搭配直线导轨、气缸安装座组合而成，每个小构件的尺寸精度、安装基准都做对了，整个工装装配起来才不会出现累计误差，不需要反复修配就能直接上线使用。建模的时候还要考虑加工工艺性，比如斜臂的倾斜角度如果设置成非整数角度，加工时需要转台分度，会增加加工成本，练习的时候可以思考怎么在满足功能需求的前提下，把倾斜角度调整成常用的加工角度，降低后续的加工难度，这也是结构设计里很重要的实用性考量，不能只盯着几何形状画模型，要结合实际加工的可行性去调整设计参数。
