离合器鼓棍金属结构件三维设计

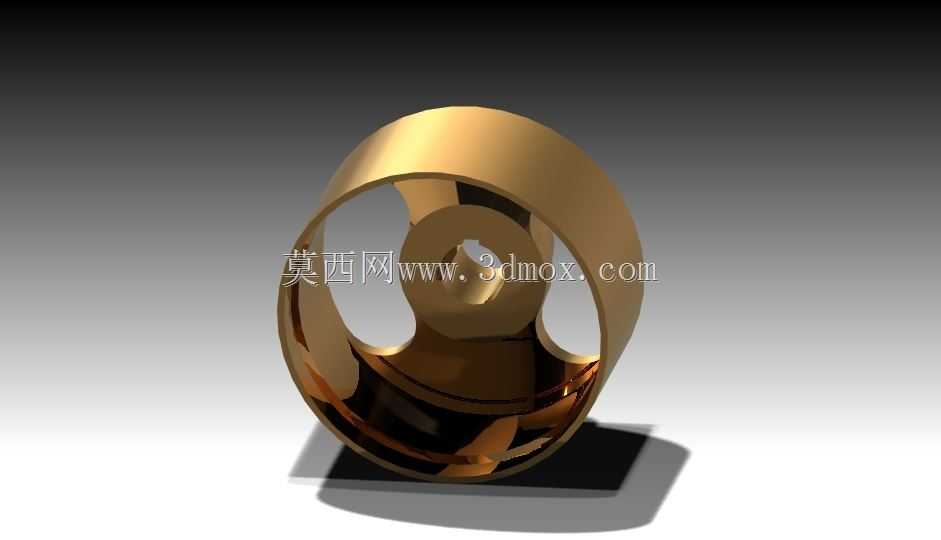

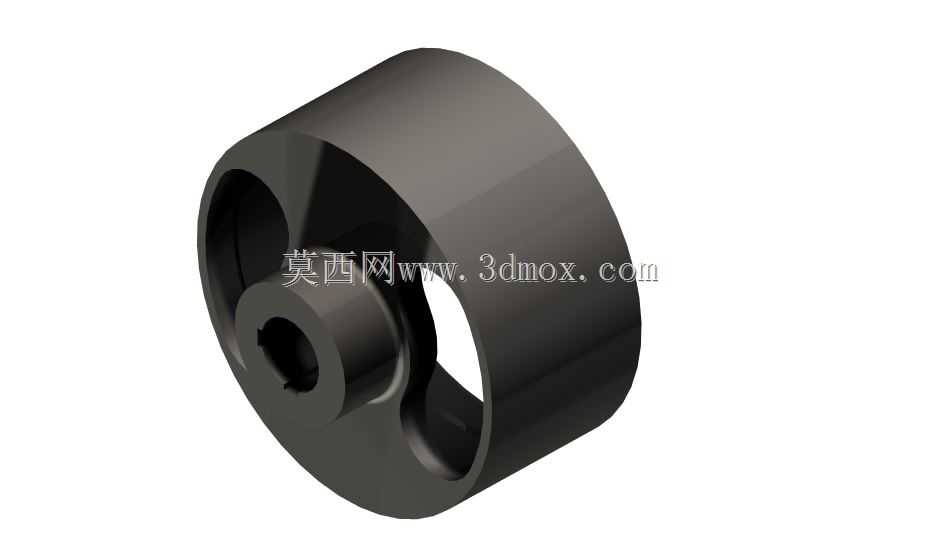

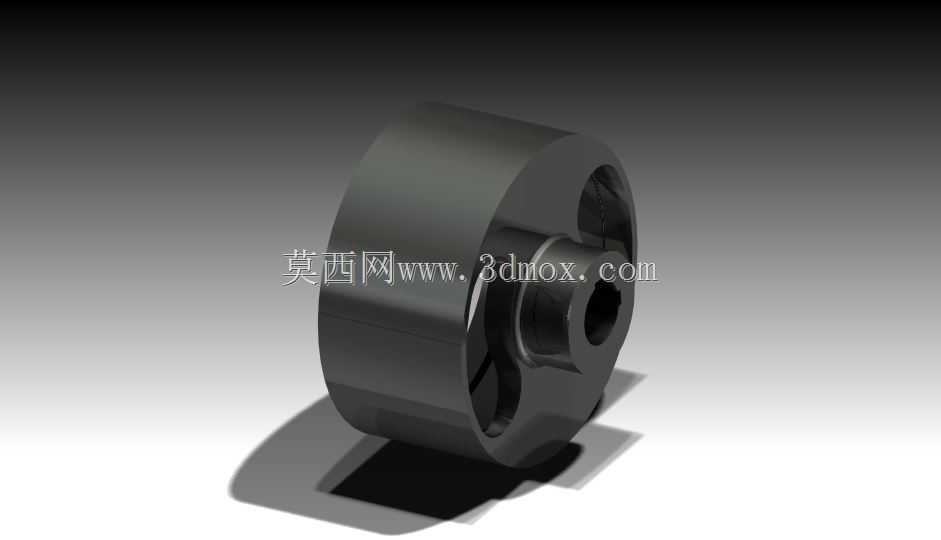

　　在商用车手动变速器、工程机械湿式离合器、农用机械传动系统的动力切换单元中，鼓棍是承担扭矩传递、动力接合与分离动作的核心承载构件，这类零件的结构合理性直接决定了离合系统的响应速度、承载上限与服役寿命。不同于常规的盘式离合压盘结构，本次呈现的鼓棍采用环形中空辐条式承载结构，整体为回转类对称构型，外轮廓为光滑圆柱面，可与离合摩擦片组的内圈定位面形成间隙配合，内圈设置带键槽的中心安装孔，用于与变速器输入轴或离合从动轴实现周向固定，传递额定工况下的工作扭矩。

　　从实际装配场景来看，该鼓棍的安装边界需要匹配整套离合总成的轴向尺寸链：外圆直径需要适配摩擦片组的内孔公差，通常采用H7/g6的间隙配合等级，保证摩擦片在轴向滑移时不会出现卡滞，同时径向跳动量控制在0.02mm以内，避免高速旋转时出现动平衡超标引发的整车抖动；中心安装孔的轴向长度需要覆盖轴端的花键啮合段，同时预留0.5-1mm的轴向窜动间隙，补偿传动系统热胀冷缩带来的尺寸变化。辐条式的镂空结构并非单纯为了减重，三个均匀分布的辐条在周向形成120°的等距支撑，既可以保证整体结构的扭转刚度，在峰值扭矩冲击下不会出现辐条断裂失效，同时镂空区域可以为离合片的散热提供气流通道，在频繁半联动的工况下，能够快速带走摩擦产生的热量，降低摩擦片的热衰退速率，延长整套离合系统的维护周期。

　　设计过程中需要重点考量几个核心工程约束：首先是动平衡特性，由于该零件工作转速通常覆盖1000-6000rpm区间，回转体的质量偏心需要控制在G2.5等级以内，因此在三维建模阶段就需要对辐条的对称度、壁厚均匀性做参数化约束，外圆面与中心孔的同轴度公差设定为0.015mm，避免高速旋转时产生附加离心载荷，加剧轴承的磨损。其次是应力集中的规避，辐条与外圈内圈的连接位置采用R3-R5的圆角过渡，避免直角连接带来的应力集中，在频繁的扭矩交变载荷作用下，不会在连接根部萌生疲劳裂纹。再者是安装定位的便利性，中心孔的入口处设置1×45°的导向倒角，方便装配时快速对准轴端，同时外圈的端面设置0.2mm的浅定位止口，与离合压盘的端面配合时可以快速实现同轴定位，减少总装线上的调校时间。

　　从功能实现逻辑来看，该鼓棍在离合系统中并非独立工作：当离合处于接合状态时，发动机输出的扭矩通过飞轮传递到摩擦片组，摩擦片通过与鼓棍外圆的花键或摩擦啮合将扭矩传递到鼓棍本体，再通过中心孔的键连接传递到传动输入轴，实现动力的完整传递；当离合分离时，分离轴承推动压盘轴向移动，摩擦片组松开对鼓棍的压紧，鼓棍随输入轴空转，动力传递路径切断。这种辐条式鼓棍相比实心鼓式结构，重量可以降低35%左右，转动惯量相应减小，能够有效降低离合切换时的冲击载荷，让动力接合过程更加平顺，尤其适配需要频繁切换挡位的工程作业机械与城市运营车辆。

　　建模阶段需要注意的细节还包括壁厚的均匀性控制，外圈的壁厚保持在8-12mm区间，既可以保证足够的摩擦承载面积，又不会因为壁厚过大增加不必要的转动惯量；辐条的截面采用椭圆形流线构型，相比矩形截面可以降低高速旋转时的风阻噪声，同时提升辐条的抗扭截面系数，在相同截面积下能够承受更大的扭矩载荷。另外，零件的表面处理要求也需要在模型中预留工艺余量，外圆摩擦面需要预留0.3mm的磨削加工余量，保证最终的表面粗糙度达到Ra1.6，满足摩擦传动的贴合度要求，非加工面的拔模斜度设置为1°，适配模锻或精密铸造的成型工艺，减少后续机加工的工作量。

　　在实际选型匹配过程中，这类鼓棍的尺寸参数需要根据整套传动系统的额定扭矩做适配：针对额定扭矩200N·m以下的轻型传动场景，可适当减小辐条厚度与外圈直径，降低零件自重；针对500N·m以上的重型工程机械场景，则需要加大辐条的截面尺寸，同时在外圈表面增加耐磨涂层的工艺预留空间，提升重载工况下的耐磨性能。整个结构的设计没有冗余的特征，每一处构型都对应明确的工程需求，从装配便利性、服役可靠性、工艺可行性多个维度做了平衡，能够直接适配常规的湿式、干式离合器总成的开发需求，为传动系统的结构设计提供可靠的零件参考。
