钻机多功能装置下套管结构件

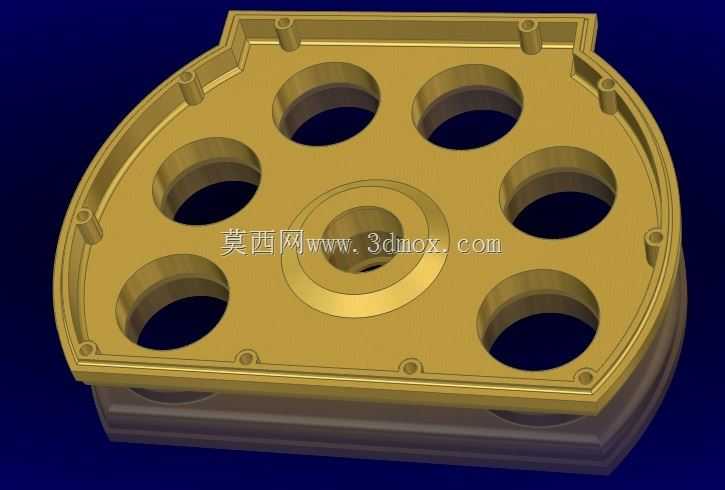

　　该结构件为钻探作业场景中钻机多功能装置的配套下套管基座，主要应用于地质勘探、矿山钻探、工程桩基施工等野外或厂区钻探作业场景，承担多组钻探管路的定位排布、套管承托以及上部功能组件的安装固定作用，是钻机多功能作业模块中实现多工位并行钻探作业的核心承载构件。从实际作业用途来看，该部件安装于钻机多功能装置的下部工位，一方面需要对六组不同规格的钻探套管进行径向定位，避免钻探过程中套管出现径向偏移、晃动，保障钻具进给路径的同轴度，另一方面通过周向布置的安装柱与上部功能模块完成定位连接，传递上部机构的下压力与作业扭矩，同时为下部套管的延伸对接提供平整的安装基准面。从功能特性上看，该结构采用中心主定位孔加周向六组均匀排布套管孔的布局，

　　中心孔为整个部件的装配基准，与钻机主轴的定位轴颈配合，保证整个下套管组件与钻机主轴的同轴度误差控制在作业允许范围内；周向六组通孔的孔径根据常用钻探套管的外径做适配设计，孔壁做了加厚处理，能够承受套管对接、钻进过程中产生的侧向冲击力，避免孔口变形导致套管卡滞；部件周向均匀布置的小型安装柱带有定位沉孔，可通过螺栓与上部的转盘组件、分动机构完成刚性连接，安装柱的高度经过匹配设计，既保证连接强度，又预留出套管对接的操作空间，不会对套管的上提、下放动作造成干涉。在设计思路层面，该部件优先考虑钻探作业的重载、多冲击工况需求，整体采用类扇形的非对称轮廓，是为了匹配钻机多功能装置下部的安装空间边界，在保证六组套管孔排布间距满足作业安全距离的前提下，

　　尽可能压缩部件的整体外轮廓尺寸，减少装置在狭小作业空间内的转动干涉风险；部件的基板厚度根据最大钻进反力做了等强度优化，在安装孔、套管孔的应力集中区域做了局部加厚，非受力区域做了适度减薄，在保证结构刚性的前提下控制部件整体重量，降低钻机回转机构的负载。从外形尺寸与安装边界来看，该部件的最大外轮廓半径适配对应型号钻机的下部安装舱尺寸，周向安装柱的中心距与上部转盘的安装孔位完全匹配，中心定位孔的孔径与主轴定位轴颈采用过渡配合设计，装配后无需额外调整即可保证各套管孔的位置度符合设计要求；部件底部带有一圈下沉的定位止口，可与下部的密封基座配合，实现作业过程中泥浆、岩屑的密封防护，避免杂物进入机构内部造成运动副磨损；

　　各套管孔的中心到中心孔的距离经过精确计算，保证相邻套管之间的壁厚满足强度要求，同时相邻钻具作业时不会出现空间干涉，六组孔的排布角度对应钻机的六工位作业切换角度，配合上部的转位机构可实现不同工位钻探作业的快速切换，无需反复调整套管位置。该结构的细节设计充分考虑了野外作业的维护需求，所有外露棱边都做了倒角处理，避免安装、搬运过程中出现磕碰划伤，安装孔的位置都预留了足够的扳手操作空间，现场拆装维护时无需使用特殊工装即可完成螺栓的紧固操作；部件的结合面都做了平面度处理，装配后与上部组件、下部基座的贴合面间隙控制在密封要求范围内，无需额外加装调整垫片即可满足密封要求，能够有效降低现场装配的调整工作量，提升钻探作业的准备效率。
