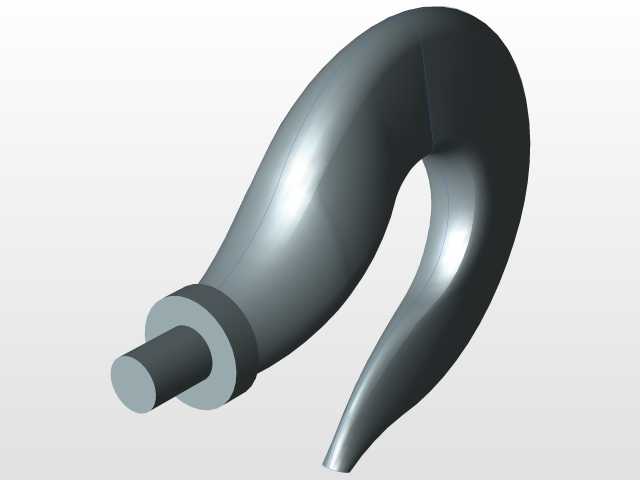

带安装轴段的流线型承重挂钩结构

　　在车间物料转运、小型设备起吊、工装夹具挂载这类日常生产场景里，挂钩是最常见的受力承载构件，很多一线装配、物流环节的作业效率，都和挂钩的结构合理性直接挂钩。这次设计的这款挂钩，没有采用传统冲压弯折的薄板结构，而是做了一体化的流线型实心构型，根部直接延伸出同轴的安装轴段，就是为了适配需要将挂钩固定在机架、转动臂或者挂载座上的使用场景，不需要额外加装连接耳板或者焊接固定座，减少装配环节的拼接误差，也避免焊缝位置出现应力集中的隐患。

　　从实际受力逻辑出发，挂钩的弯曲段是整个构件的核心受力区，设计时没有做等直径的圆弧弯杆，而是顺着受力传递的路径调整截面尺寸，靠近安装轴的根部位置截面最厚，顺着钩体向下延伸到钩尖位置，截面逐步收窄，既保证了最大受力位置的结构强度，也不会因为整体做等厚设计造成不必要的材料浪费。流线型的外轮廓不是为了外观好看，而是在起吊过程中如果挂钩和被吊物件、周边机架发生剐蹭，圆滑的曲面不会像棱角结构那样刮伤工件表面，也不会因为应力棱角在长期交变载荷下出现疲劳裂纹。

　　安装轴段做了两级台阶结构，最外侧的细轴段用来穿过安装座的预制孔，中间的轴肩端面直接抵在安装座的贴合面上，装配时可以直接靠轴肩实现轴向定位，不需要额外加装定位套或者调整垫片，轴段的直径和钩体根部的过渡位置做了大圆角过渡，避免轴和钩体连接位置出现直角应力集中点，长期承受重载时不会在连接根部发生断裂。钩尖的位置做了向内收的圆弧导向，挂载吊环、绳索或者挂孔的时候，不需要刻意对准，顺着钩尖的曲面就能滑入钩体的承载段，同时钩尖的收边高度刚好能挡住常规直径的吊绳，不会在起吊晃动过程中出现脱钩的情况。

　　建模过程中先确定安装轴的基准面，以安装轴的轴线作为整个构件的定位基准，先绘制出钩体的中心引导线，引导线的曲率完全按照受力后的弯矩分布调整，弯矩越大的位置引导线的曲率半径越大，避免出现急弯造成的应力突变。之后用扫掠命令沿着引导线生成钩体的基础实体，扫掠截面从根部到钩尖按照线性比例缩小，再和提前拉伸好的安装轴段做布尔合并，合并位置的过渡圆角单独做调整，保证整个曲面的曲率连续，不会出现建模的棱角折痕。最后在安装轴的根部做一圈退刀槽结构，方便装配时轴肩能够完全贴紧安装面，也能给机加工环节的刀具留出退刀空间，不会因为加工根切问题导致轴肩贴合不严。

　　从安装边界来看，安装轴的长度是按照常规10mm厚度的安装板设计的，穿过安装板之后可以在轴端加装开口销或者锁紧螺母防松，不需要对安装座做复杂的沉孔或者异形孔加工，只要加工对应直径的光孔就能完成装配。钩体的开口尺寸适配常规直径16mm以内的吊绳、直径20mm以内的吊环，整体的承载能力按照静态挂载500kg的工况做的结构校核，流线型的钩体表面在做表面处理的时候，不管是喷塑还是镀锌，都不会出现积液或者涂层不均的问题，适合在车间、仓储这类有一定湿度、粉尘的环境下长期使用，不会因为棱角位置涂层脱落过早出现锈蚀。

　　实际使用的时候，这种一体化结构的挂钩比焊接组合的挂钩抗冲击性能更好，偶尔出现急起急停的冲击载荷，整体的实体结构能把冲击力顺着钩体均匀传递到安装轴，不会像焊接结构那样在焊缝位置出现应力集中开裂。而且没有多余的拼接缝隙，日常清理的时候不会在缝隙里积灰、积油污，维护起来更方便，适合用在频繁挂载、拆卸的生产工位上，比如生产线旁的工具挂载、轻型工件的工序间转运吊具、设备检修时的临时部件挂载这类场景，都能直接适配。
