带安装法兰座的立式通油阀体结构

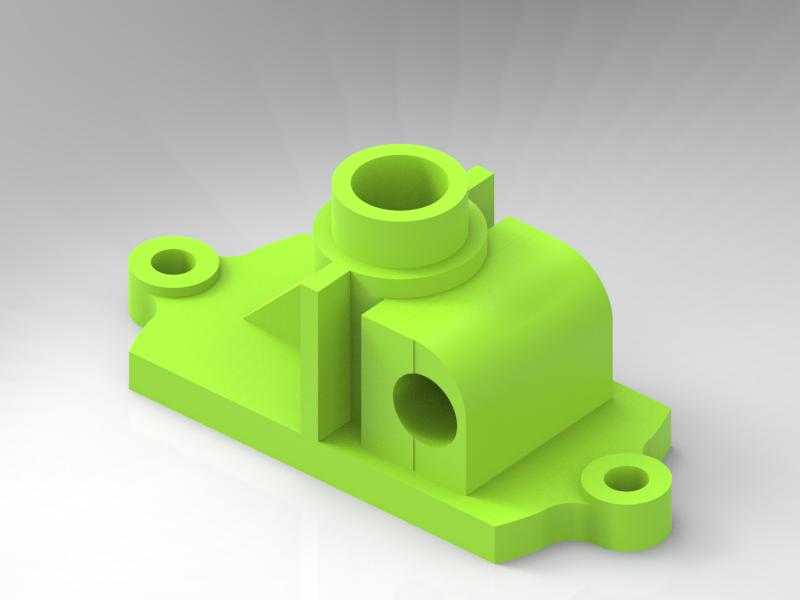

　　该零件属于流体管路系统中的集成式安装连接件，常见于小型液压站、集中润滑系统、小型气动控制回路的阀组安装工位，主要承担管路转接、元件承载、流体通断导向的作用，区别于常规管式阀的悬空安装结构，该零件自带一体式安装底板，可直接通过底板上的三个安装孔固定在设备面板、阀块基面或者机架预留安装位上，无需额外加工转接支架，能大幅缩减现场装配的配做工序。从结构设计逻辑来看，零件主体分为三个功能区段：底部是带三个安装耳的法兰安装座，每个安装耳上加工有同轴的光孔，可穿装M4或者M5规格的内六角螺钉，安装耳与主体衔接处做了加厚的三角加强筋，避免管路受侧向力时安装位出现断裂变形，安装座的底面设计为全平面结构，安装时可配合耐油橡胶垫片实现基面密封，

　　防止流体从安装缝隙渗漏。中部是容纳阀芯或者流道的腔体结构，侧面开有横向的贯通孔，该孔为流体的主进出通道，孔口处设计有拆分式的装夹缺口，方便压装铜套、密封件或者阀芯组件，装配时可通过该缺口调整内部元件的同轴度，避免硬压装导致的密封件切边损坏。上部是凸起的立式圆柱接口，接口内孔与中部腔体垂直贯通，可用于安装压力表、溢流阀、快插接头或者排气螺塞，接口外侧预留了小尺寸的定位凸台，方便外接元件安装时的周向定位，避免接头拧紧时跟转损坏内部流道。从安装边界尺寸来看，零件整体的长宽尺寸控制在80mm以内，安装耳的孔位间距适配常规小型阀组的安装孔距，上部立式接口的高度不超过30mm，不会与周边布置的管路、其他阀件产生空间干涉，

　　适合在空间紧凑的小型设备阀组内布置。设计时针对不同工况的受力做了差异化的壁厚处理：流体流经的主通道周边壁厚预留了不小于3mm的余量，可承受1.6MPa以内的常规流体工作压力，安装耳位置的厚度控制在4mm左右，既保证安装强度，又不会过多占用垂向安装空间。零件的所有棱边都做了R0.5的倒角处理，既避免装配时划伤操作人员，也能去除加工时产生的毛刺，防止毛刺脱落进入流道造成管路堵塞。在实际应用场景中，该零件可替代多个分体式的管接头、安装支架组合，减少管路的连接点数量，降低流体系统的渗漏风险，同时一体式的结构也能减少装配时的零件清点、对位工序，提升批量装配的效率。针对不同的输送介质，该结构可适配铝合金、工程塑料、铸铁等多种加工材质：

　　输送低压润滑油、气动回路时可采用POM或者尼龙材质注塑成型，成本低重量轻；输送液压油、低压水基介质时可采用6061铝合金加工，重量适中且耐腐蚀；如果应用在有一定压力的液压回路中，可采用HT200铸铁加工，减震性和强度都能满足工况要求。结构设计时特意将横向主通道与上部立式接口的流道交汇处做了圆弧过渡处理，避免直角流道造成的流体阻力过大、局部紊流问题，减少流体输送过程中的压力损失，同时也能避免介质中的杂质在直角处沉积堵塞流道。安装座上的三个安装孔采用非对称布置，可实现防错装设计，装配时只有唯一的安装对位角度，避免工人装反导致的管路接口错位问题，减少装配失误带来的返工成本。
