电动喷雾隔膜泵泵体结构设计

该泵体作为电动喷雾隔膜泵的核心承载基体，主要应用于农业植保喷雾、环卫消杀喷洒、小型园艺喷淋等场景的流体输送设备中，是隔膜泵实现压力流体输出的关键结构部件。在实际作业场景中，这类隔膜泵需要持续输送配比后的药液、消杀水剂等低粘度流体，泵体需要承受隔膜往复运动产生的交变压力，同时耐受常见农用化学药剂的轻度腐蚀，因此整体结构采用一体化注塑成型设计，材质选用具备一定强度与耐化学性的工程塑料，兼顾轻量化与结构可靠性。

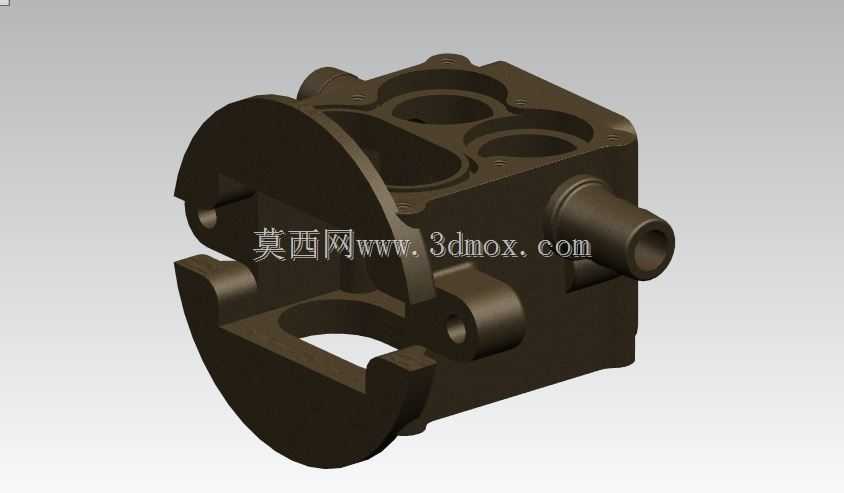

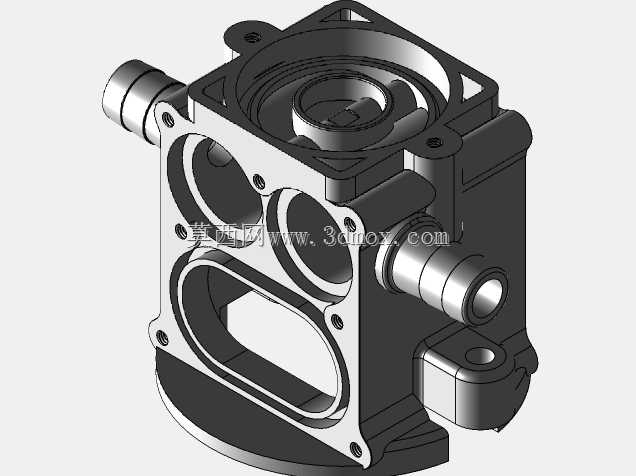

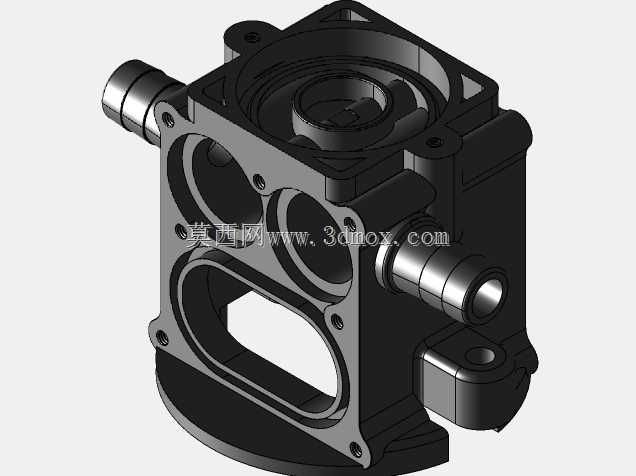

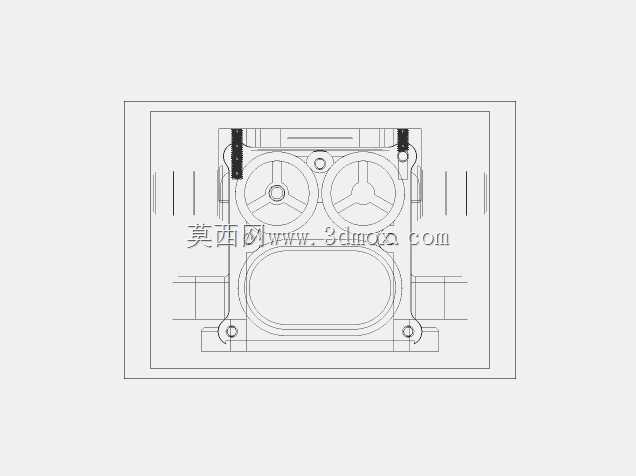

从功能特性来看，该泵体集成了多腔室流道布局，内部预留了隔膜安装腔、进出水流道、单向阀装配位以及驱动端连接接口，能够同时完成流体的吸入、增压、排出三个核心流程的流道引导，避免多部件拼接带来的泄漏风险。泵体侧面预留的管状接口为标准流体接驳位，可直接匹配通用规格的输水软管，无需额外转接结构即可完成管路装配；上部的多组开孔分别对应阀组固定、腔室密封压装的安装点位，孔位同轴度公差控制在装配适配范围内，保证密封件压装后无渗漏隐患。

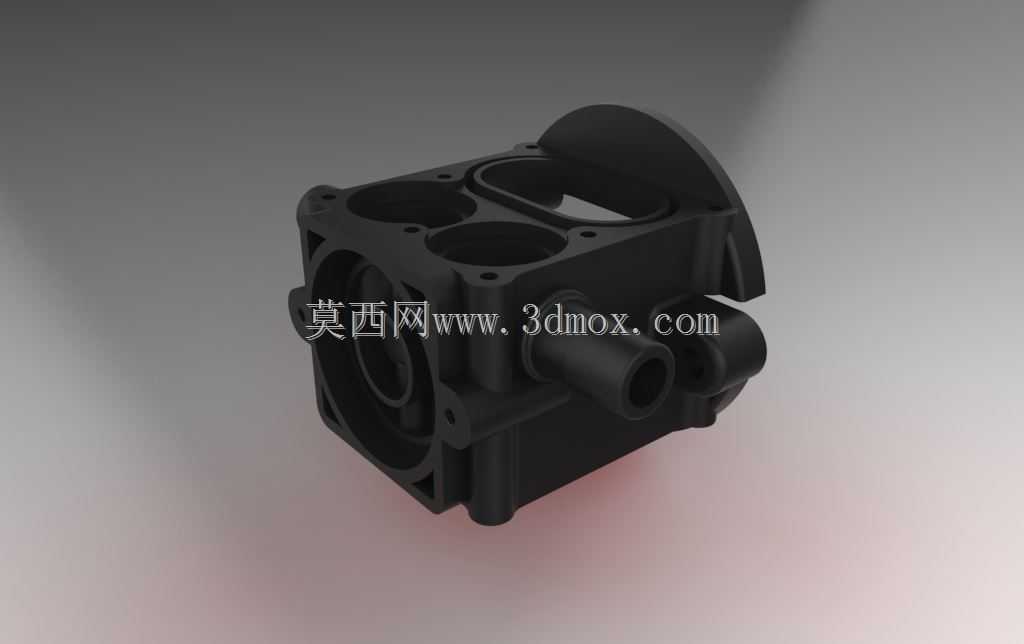

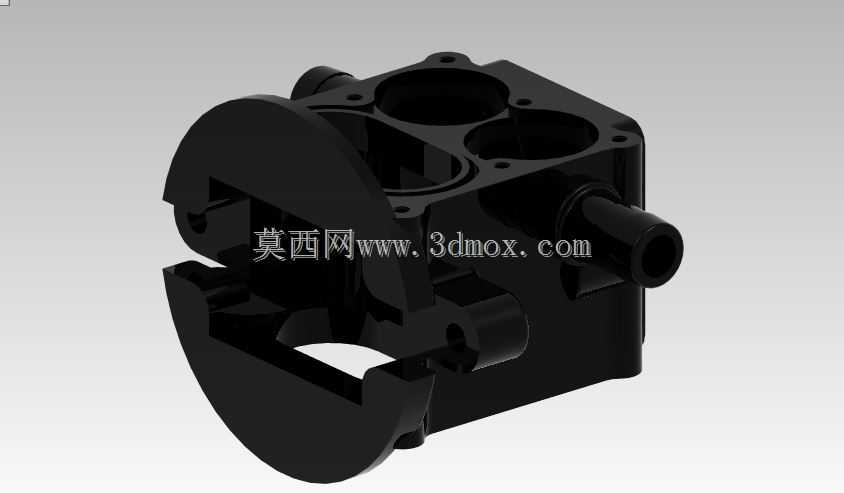

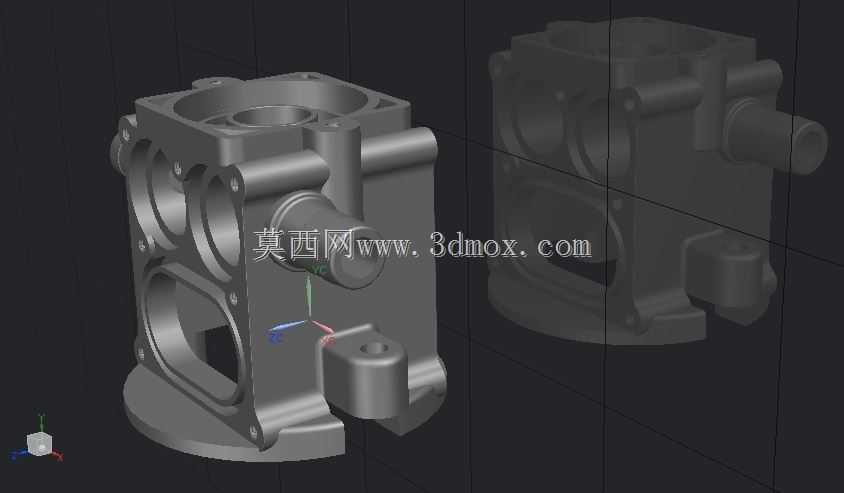

设计过程中，工程师首先围绕隔膜往复运动的行程边界确定内部腔室的容积参数，保证单次隔膜行程的流体输出量匹配电动驱动单元的功率区间，避免出现腔室容积过大导致驱动负载超标、或是容积过小造成输出流量不足的问题。外形结构上，泵体背部设置了与驱动电机端盖适配的连接法兰结构，法兰面的安装孔位按照标准电机安装尺寸排布，可直接与对应功率的微型驱动电机完成对接，安装边界紧凑，能够适配背负式喷雾器、手推式喷雾机这类对安装空间有严格限制的设备，整体外轮廓无突出尖锐结构，避免在设备装配与使用过程中剐蹭操作人员或是损坏输水软管。

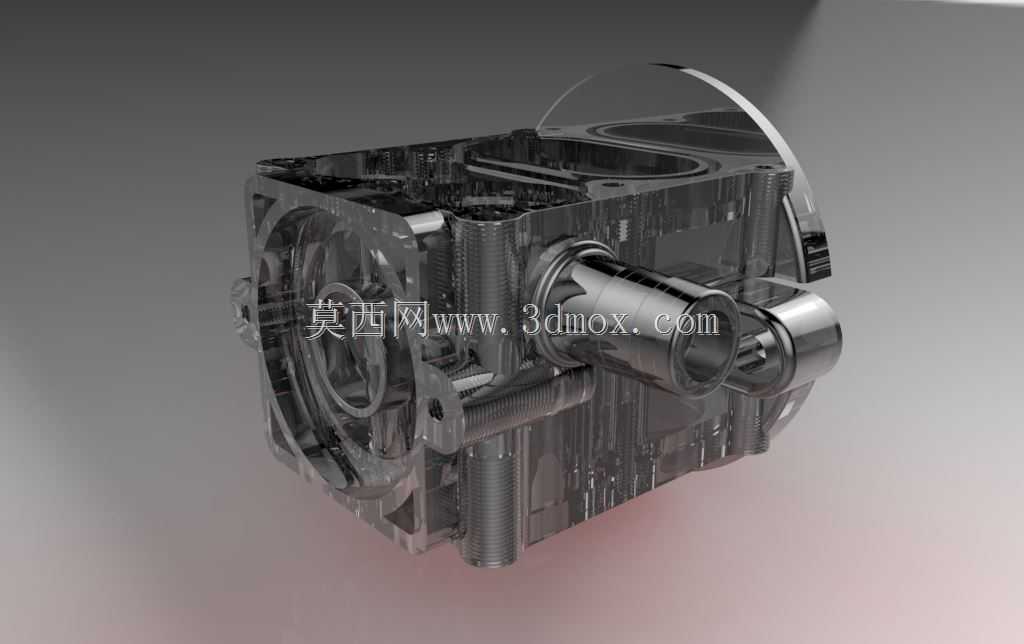

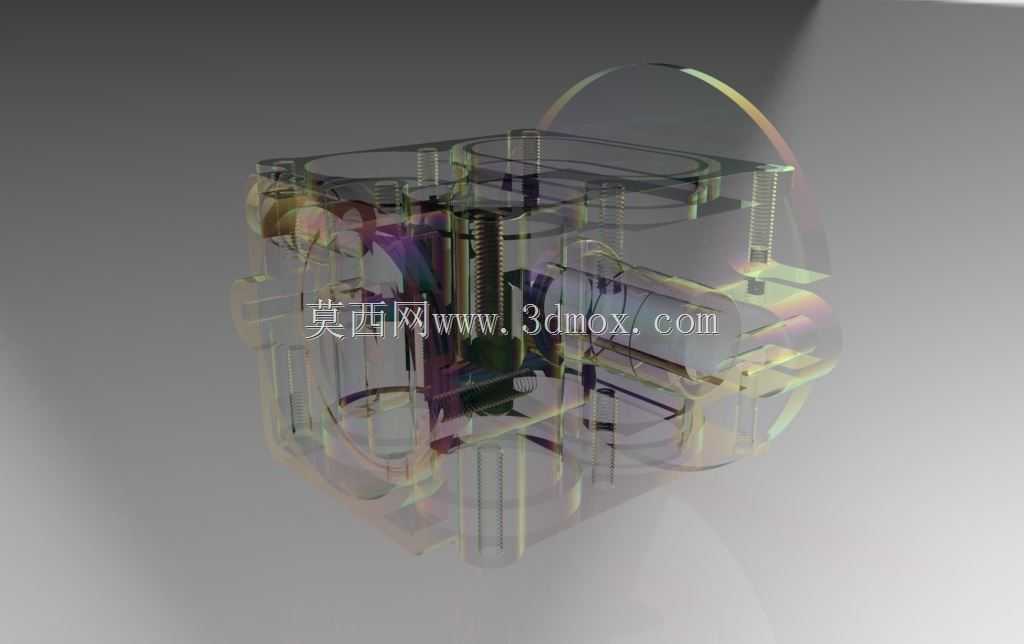

结构加强方面，泵体外部在腔室转角、流道交汇处都设置了加强筋结构，在不额外增加壁厚的前提下提升整体结构强度，能够承受隔膜泵工作时最高0.3-0.8MPa的工作压力，避免长期交变载荷下出现腔室开裂、变形的问题。进出流道的走向采用圆弧过渡设计，减少流体在泵体内部的流动阻力，降低流体输送过程中的压力损失，提升泵组整体的工作效率，同时避免流道直角位置长期积液残留造成的部件腐蚀问题。
