汽车多通路集成式流体连接壳体结构

项目分类:汽车 发布时间:2022-01-04 ID:483420
  • 汽车多通路集成式流体连接壳体结构
  • 汽车多通路集成式流体连接壳体结构
  • 汽车多通路集成式流体连接壳体结构
  • 汽车多通路集成式流体连接壳体结构
  • 汽车多通路集成式流体连接壳体结构
  • 汽车多通路集成式流体连接壳体结构
  • 汽车多通路集成式流体连接壳体结构
  • 汽车多通路集成式流体连接壳体结构
  • 汽车多通路集成式流体连接壳体结构
  • 汽车多通路集成式流体连接壳体结构

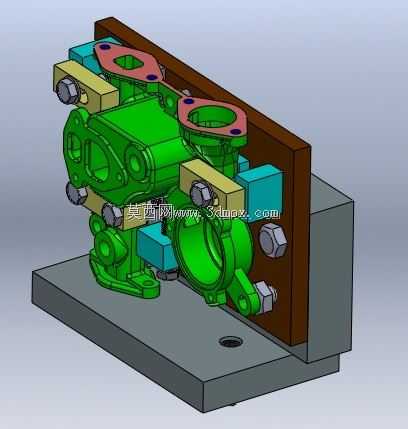

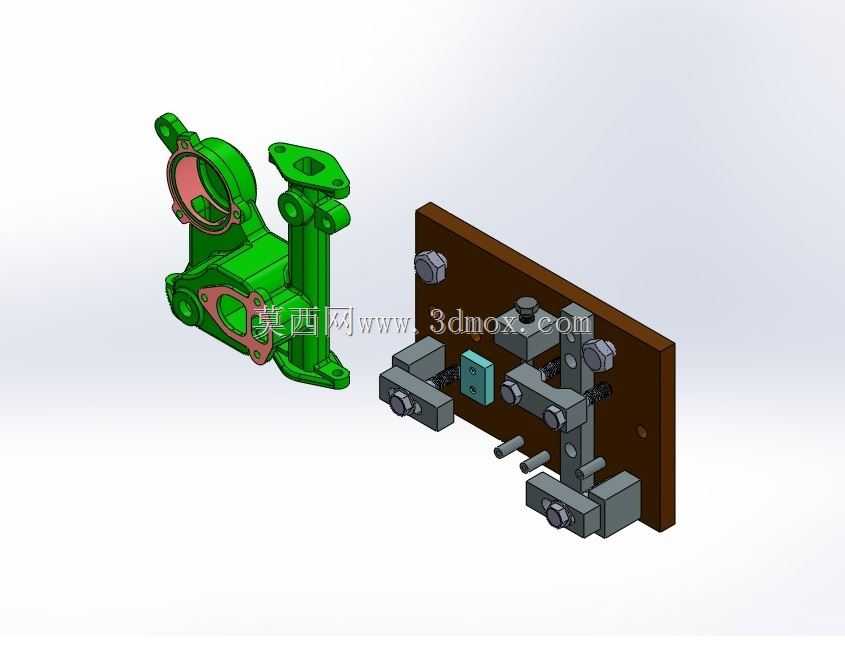

  该结构属于汽车动力系统周边的流体通路集成部件,主要应用在进气系统、冷却回路或是废气再循环管路的交汇节点位置,替代传统多段管路拼接的连接方案,减少整机管路布置的冗余接头,降低流体泄漏的风险点。从实际装车场景来看,这类集成壳体通常布置在发动机舱侧围的安装位上,周边需要避让线束、皮带轮以及周边附属件的运动边界,因此安装耳的位置、伸出长度都经过反复校核,确保装配时不会和周边部件产生干涉,同时维修时不需要拆解周边大部件即可完成拆装。

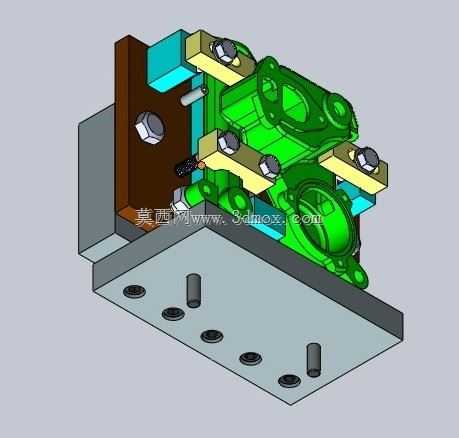

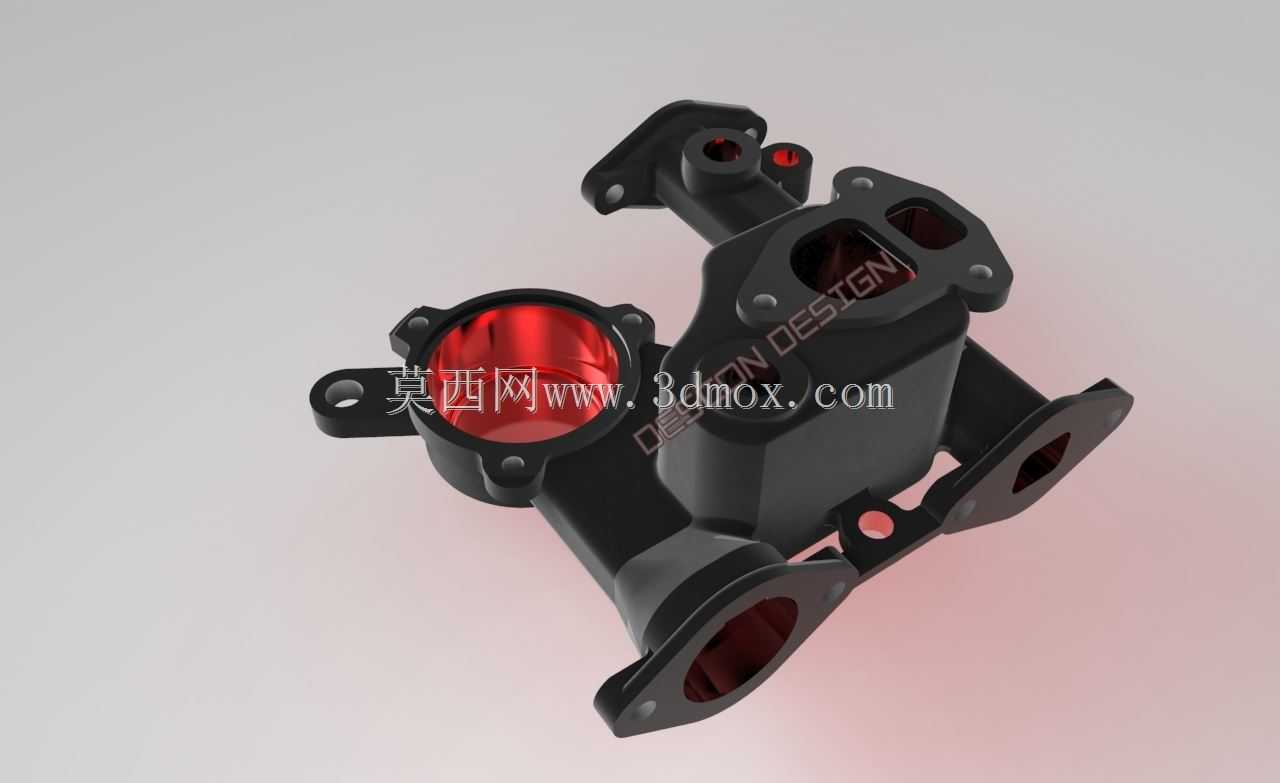

  从功能特性上看,该部件整合了三个不同通径的流体通路,其中大口径通路对应主流量管路,两个小口径通路分别对应分支回路,内部流道做了顺滑过渡处理,避免直角转折造成的流体压损,减少紊流产生的振动和噪音。壳体主体采用高强度耐热工程塑料或是铸铝材质,根据搭载的流体介质温度选择对应材料,接触高温介质的内壁做了耐温涂层处理,外部的安装支座和壳体主体做了加强筋连接,能够承受车辆运行过程中的振动载荷,避免长期交变载荷下出现安装耳断裂的问题。

  设计过程中首先要确定各个通路的对接方向,根据整车管路的走向确定每个接口的法兰面角度,确保对接的管路不会出现过度弯折,每个接口的密封槽尺寸匹配对应的密封圈规格,密封槽的深度、宽度公差控制在±0.1mm范围内,保证装配后密封圈的压缩量在合理区间,既不会因为压缩量过大造成密封圈永久变形失效,也不会因为压缩量不足出现密封泄漏。安装耳的位置分布根据整车安装点的坐标确定,每个安装孔内都嵌装了金属衬套,避免螺栓拧紧时压溃塑料壳体,衬套和壳体注塑时一体成型,结合强度能够满足螺栓拧紧力矩的要求,不会出现衬套转动或是脱出的问题。

  外形尺寸方面,该部件主体轮廓的最大包络尺寸控制在160mm×120mm×90mm范围内,各个安装耳的伸出长度根据安装点的位置调整,最长的安装耳伸出主体长度为35mm,安装孔的中心距公差控制在±0.2mm,满足整车装配的定位精度要求。安装边界上,部件装配后和周边部件的最小间隙保留在15mm以上,考虑到车辆运行过程中部件的热膨胀量以及振动位移量,避免运行过程中出现磕碰磨损。每个法兰接口的端面平面度控制在0.05mm以内,保证和对接管路法兰贴合紧密,不会出现局部间隙造成的泄漏。

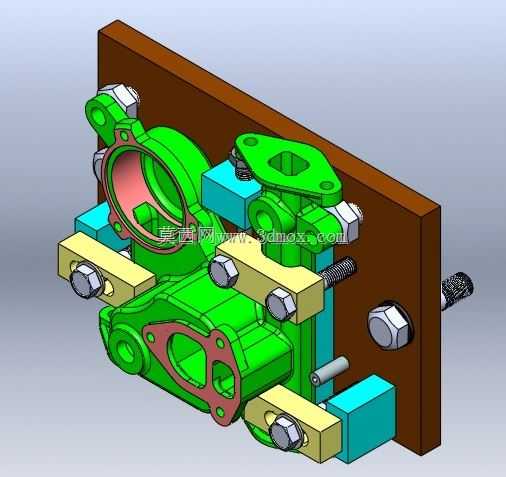

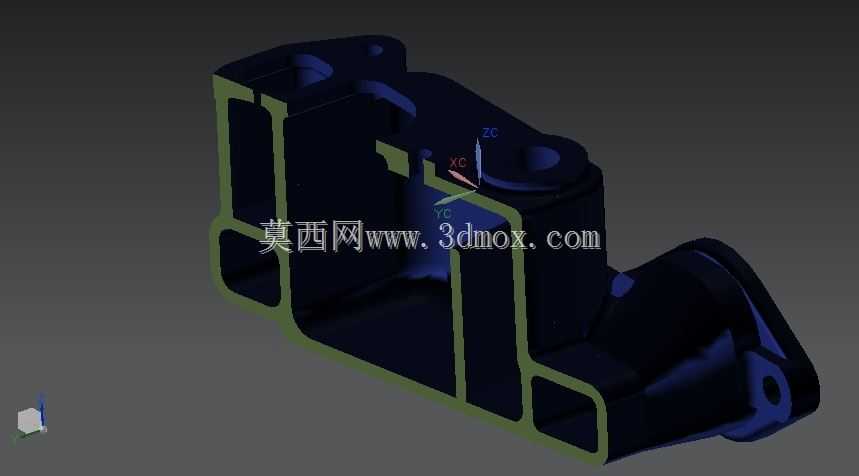

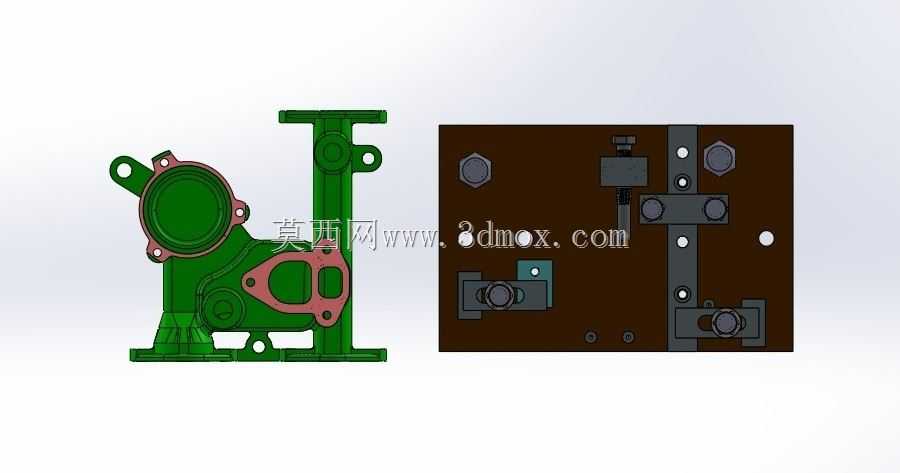

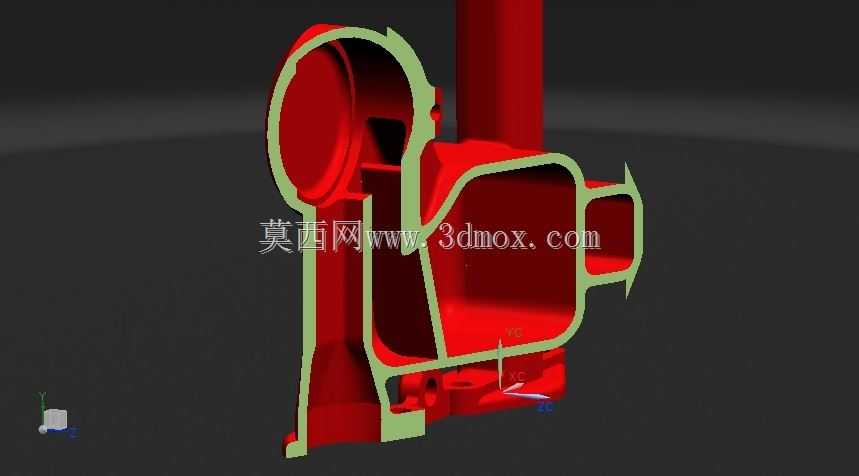

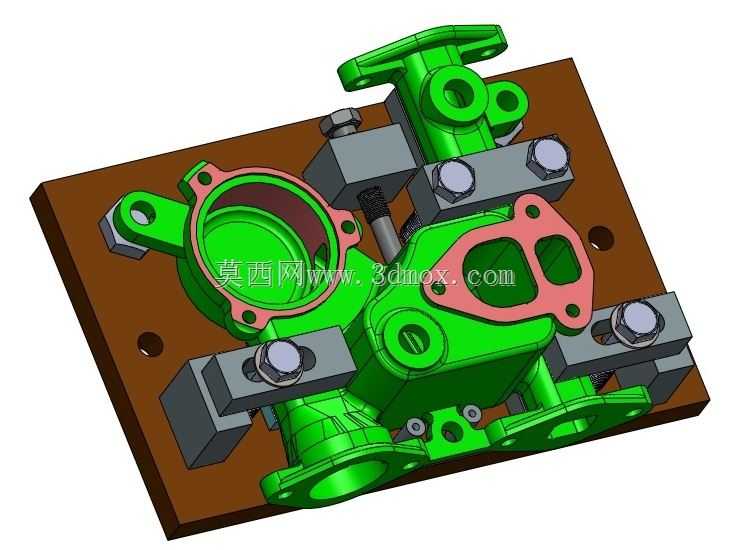

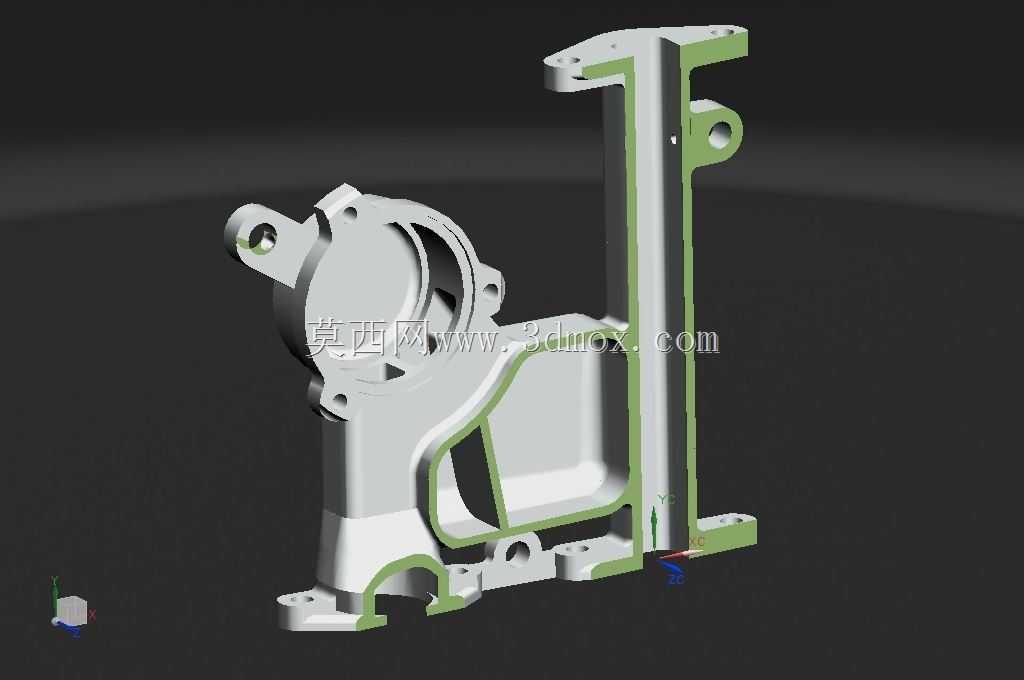

  从结构细节来看,壳体外部的加强筋布置沿着流体压力的作用方向分布,既能够提升壳体的整体刚性,减少流体压力脉动造成的壳体变形,也能够控制壳体的壁厚,避免材料堆积造成的注塑缩痕或是铸造气孔问题。内部流道的交汇处做了圆弧导流设计,引导不同方向的流体平顺汇合,减少流阻的同时也避免流体直接冲刷壳体内壁造成的局部冲蚀,提升部件的使用寿命。不同通径的接口采用差异化的法兰外形,避免装配过程中出现管路接错的问题,每个接口旁都设计了对应的标识凸台,方便装配时快速识别管路对接位置,减少生产线的装配差错率。

  在实际验证环节,这类部件需要完成耐压测试、振动测试、温度循环测试等多项验证,耐压测试时需要承受1.5倍额定工作压力的保压测试,持续5分钟无泄漏、无变形;振动测试模拟整车全生命周期的振动载荷,完成测试后安装耳无裂纹、密封面无泄漏;温度循环测试覆盖-40℃到120℃的温度区间,经过上百次循环后部件无开裂、密封性能无衰减,确保在整车全生命周期内能够稳定工作,不会出现早期失效的问题。
