双槽式电机传动皮带轮结构设计

　　在常规工业传动场景中，皮带轮是靠摩擦副传递扭矩的核心基础零件，这类双槽结构的皮带轮，多用于中小功率电机的动力输出端，能同时驱动两组独立的传动链路，常见于小型输送设备、轻工包装机械、普通机床辅机的动力传递环节，相比单槽轮可减少单根皮带的负载率，延长三角带的实际使用寿命，也能在空间受限的设备布局里，省去额外加装张紧轮、过渡轮的麻烦。

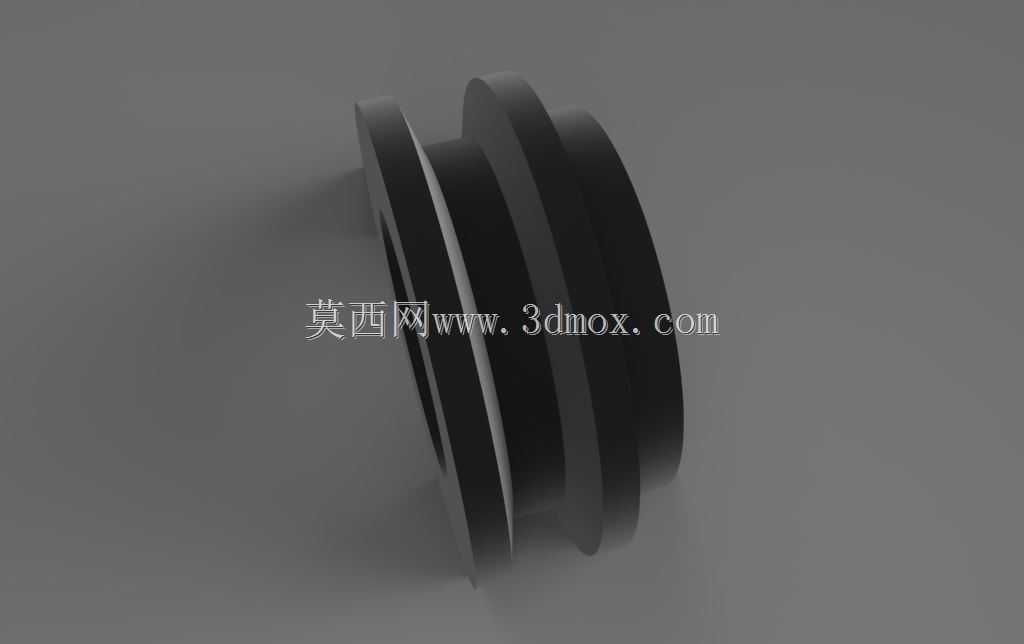

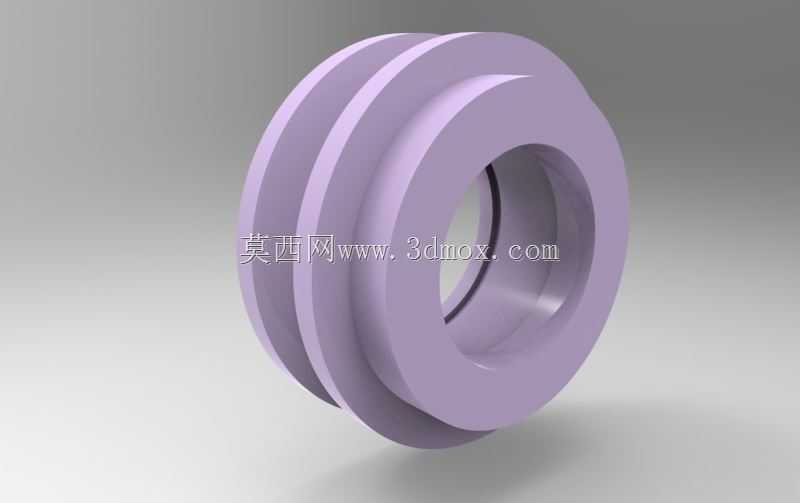

　　从结构设计逻辑来看，这个皮带轮采用整体式实心辐板结构，没有做减重孔设计，适配中小直径规格的轮体加工，铸造或圆钢直接车削都能实现量产，加工工序更短，批量生产时的成本控制更有优势。轮缘部分设计了两道等宽的V型槽，槽型角度匹配标准三角带的截面夹角，槽壁的表面粗糙度需要控制在合理区间，既不能过于光滑导致摩擦系数不足出现打滑，也不能过于粗糙加速皮带的磨损。轮槽的节圆直径经过匹配计算，和电机额定转速、从动端的目标转速对应，能保证传动比处于设计要求的误差范围内，不会出现转速不匹配导致的设备运行异常。

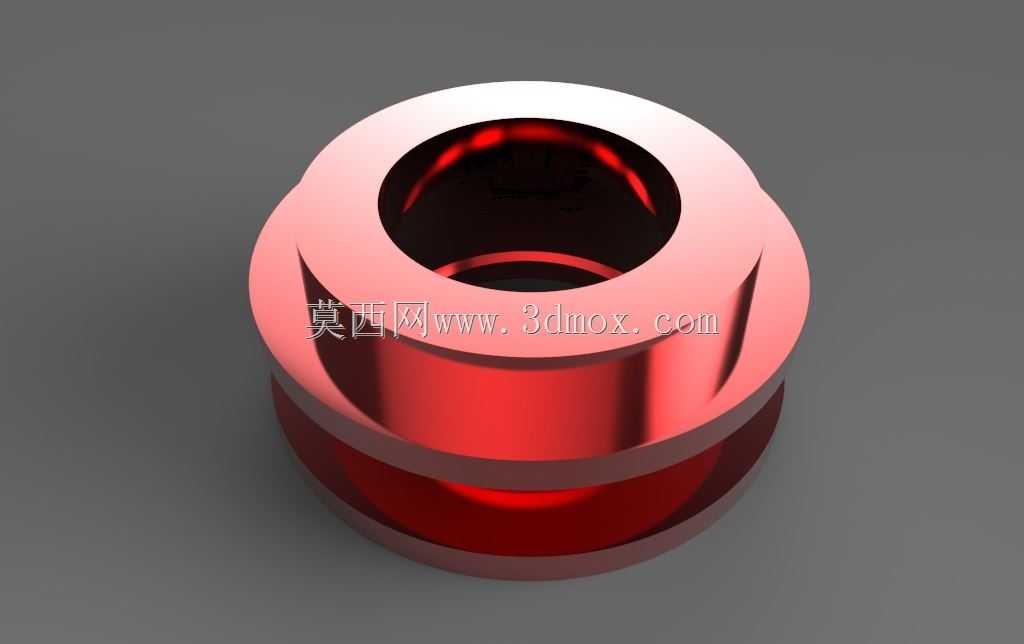

　　轮体中心的通孔是安装基准孔，公差配合选用基孔制过渡配合，和电机输出轴的配合精度能保证传动过程中不会出现跑圈、松脱的问题，孔侧设计的退刀槽是加工工艺需要，方便内孔磨削或者车削加工时的退刀操作，也能避免装配时轴肩和轮体端面出现干涉，保证轮体能完全贴合轴的定位台阶。轮体的两个端面都做了倒角处理，去除加工毛刺的同时，也能避免安装操作时划伤操作人员，还能减少轮体高速旋转时的端面风阻，降低运行过程中的风噪。

　　从安装边界来看，这类皮带轮的轴向宽度需要和电机轴的伸出长度匹配，安装时轮体的中心平面需要和从动带轮的中心平面重合，偏移量不能超过允许范围，否则会加速皮带的单边磨损，甚至出现皮带脱槽的故障。轮槽的深度需要保证三角带装入后，皮带顶面和轮槽顶面基本齐平，不能陷入过深或者高出槽面，否则会降低摩擦接触面积，影响传动扭矩的传递效率。设计时还需要做动平衡校验，尤其是用于转速超过1500转/分钟的工况时，剩余不平衡量需要控制在标准允许的范围内，避免高速旋转时产生额外振动，影响电机轴承的使用寿命，也能降低设备运行的整体振动噪声。

　　在实际选型应用中，这类双槽皮带轮适配的三角带型号是固定的，不能混用不同截面规格的皮带，否则会出现单根皮带过载的情况。日常维护时不需要额外加注润滑脂，只需要定期检查皮带的张紧度，检查轮槽是否有异常磨损、嵌有杂物，当槽壁磨损量超过一定阈值后就需要及时更换轮体，避免出现传动失效导致的设备停机。和分体式皮带轮相比，这种整体式结构的同轴度更容易保证，装配难度更低，不需要额外的拼接紧固工序，对于维修更换的场景也更友好，普通的机修人员不需要专用工装就能完成拆装操作。在一些对传动稳定性要求不高的通用设备上，这类结构的皮带轮应用占比很高，成熟的结构设计经过了长期的工业场景验证，故障率低，配件通用性强，采购和维护成本都处于较低水平。
