手持式电动采棉作业装置结构设计

　　从棉田实际采收作业的痛点出发，这款手持式采棉装置的设计完全贴合一线棉农的单人作业需求，区别于大型采棉机无法适配零散种植地块、山地棉田的局限，这类小型手持采收设备主要面向小面积棉田、套种棉区以及大型机械采收后残留棉桃的补采场景，能有效降低人工手摘的劳动强度，提升单株棉花的采收效率。

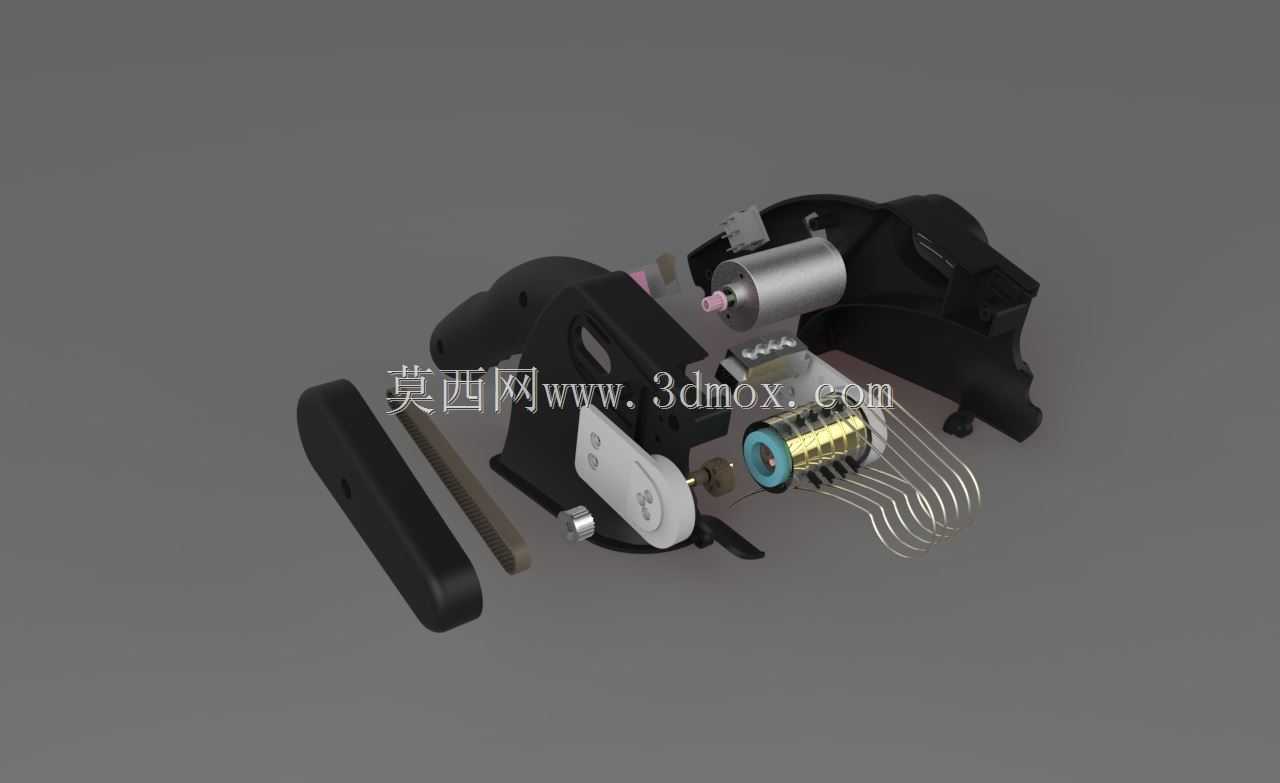

　　拆解整个装置的结构可以看到，核心采摘单元采用多组平行排布的弹性摘锭钩齿结构，作业时钩齿组在传动机构带动下做定向回转运动，接触吐絮棉瓣时能顺势勾住棉纤维，将棉花从棉铃壳中剥离，不会像硬质摘齿那样扯碎棉瓣、打断棉纤维，也能减少对未成熟棉桃的误碰损伤。动力单元选用微型直流驱动元件，内置的传动副做了减速增扭设计，输出转速匹配人工手持移动的作业节奏，不会因为转速过快导致棉纤维缠绕堵转，也不会因为转速过低出现摘棉不净、带枝带叶的问题。

　　握持部分的壳体做了贴合手掌弧度的曲面造型，整机重心落在握持区域的中心位置，长时间单手持握作业不会出现明显的坠手感，外壳边缘全部做了圆角钝化处理，避免在棉田穿行、抬手采收时刮扯棉枝或者划伤操作人员。装置前端的摘锭区域设置了防护挡边，能阻挡棉枝、碎叶进入传动腔，同时预留了棉纤维导出通道，剥离下来的棉花会顺着通道进入配套的集棉袋，不会散落在摘锭周围造成缠绕卡滞。

　　从安装边界来看，整个装置的最大外轮廓尺寸控制在成年人单手握持的舒适区间，横向宽度不超过成年人手掌展开宽度，纵向长度适配小臂自然抬起的作业姿态，不需要额外加装肩带或者支撑结构就能长时间操作。各功能模块之间采用快拆式连接结构，摘锭组、传动腔、动力单元之间的连接位都设置了定位卡扣，日常清理缠绕的棉纤维、更换磨损的摘锭钩齿时不需要额外工具，徒手就能完成拆解和装配，适配田间无工具维护的使用场景。

　　设计过程中针对棉纤维易缠绕的问题做了专门的结构优化，摘锭根部设置了防缠挡片，挡片与摘齿的间隙控制在小于棉纤维单丝长度的阈值内，能避免棉纤维顺着摘齿卷入传动轴承位置，减少日常维护的频次。传动副的润滑腔做了密封处理，能阻挡棉田的浮尘、碎叶以及细小的棉绒进入润滑区域，延长传动部件的使用寿命，也避免润滑油渗漏污染采收的棉花。

　　供电模块的安装位设置在握持手柄的尾部，平衡前端采摘头的重量，接线位置做了防弯折处理，适配田间作业时线缆频繁晃动的使用场景，不会因为反复弯折出现线芯断裂的问题。整机的外露部件全部采用耐候性工程材质，能适应棉田高温、高湿以及浮尘较多的作业环境，不会因为长时间户外暴晒出现壳体脆化，也能抵御棉花枝叶汁液的腐蚀。

　　实际作业时，操作人员只需要手持装置将摘锭头对准吐絮的棉桃，轻推装置让摘齿接触棉瓣，就能自动完成棉花的剥离和收集，不需要像手工采摘那样反复用手指抠扯棉瓣，单株棉花的采收时间能缩短到手工采摘的三分之一左右，而且采收的棉花含杂率更低，不会混入过多的棉叶和碎枝，后续清花工序的处理成本也能相应降低。针对不同成熟度的棉花，摘锭的转速可以通过手柄上的调节拨片做小幅调整，采收完全吐絮的蓬松棉花时可以适当提高转速提升效率，采收半吐絮的棉花时降低转速避免扯碎棉瓣或者带落棉桃外壳。
