钢制万向节传动连接构件结构设计

该万向节构件是机械传动系统中用于实现变角度动力传递的核心铰接部件，主要应用在存在轴线夹角偏差的传动链路场景中，覆盖工业传动设备、行走机械、机床进给机构、重载输送设备等多类需要补偿传动轴线偏移的工况，能够在主动轴与从动轴轴线不共线、存在空间角度偏差的状态下，稳定持续地传递旋转扭矩，避免刚性连接因轴线错位产生的附加载荷、轴件弯曲变形、轴承异常磨损等问题，保障传动链路的运行可靠性。

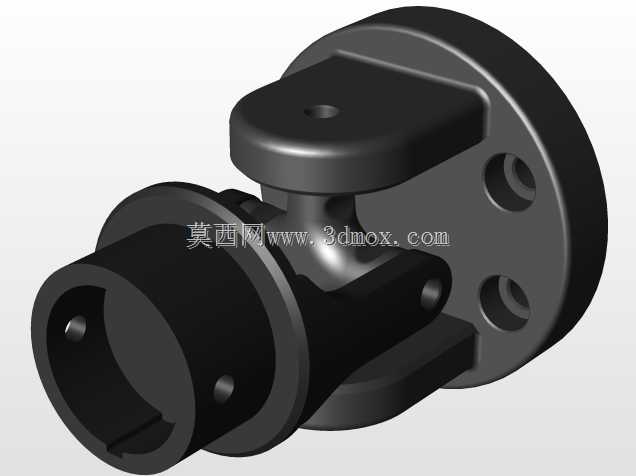

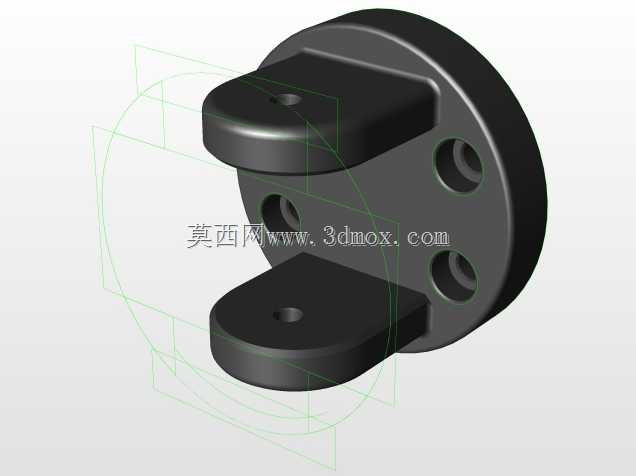

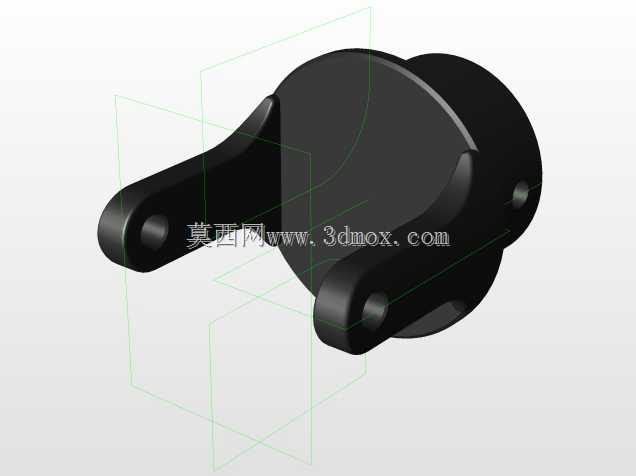

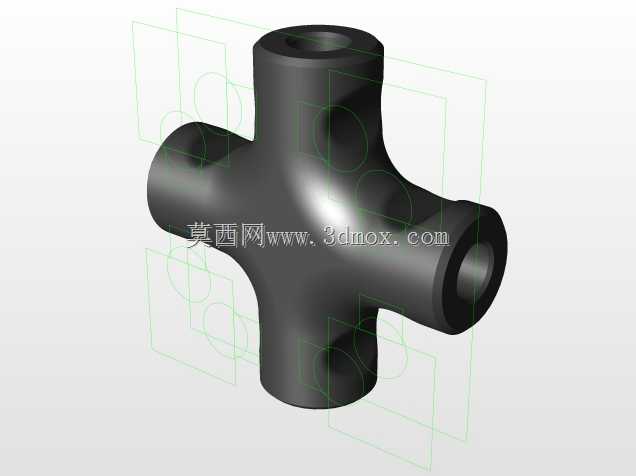

从功能特性来看，该构件采用分体式铰接支撑结构，下部为带安装孔的圆形法兰底座，可通过紧固件与动力输出端的安装基面实现稳固贴合固定，底座上方对称布置两组带铰接孔的支撑耳座，为中间十字铰接组件提供稳定的回转支撑；中部预留充足的摆动避让空间，可满足铰接组件在额定摆角范围内的灵活回转，不会出现结构干涉卡滞问题；上部为带锁紧孔的圆柱轴套结构，可与从动侧轴件实现套接配合，通过侧部锁紧孔加装紧固件完成轴件与轴套的无相对转动固定，保证扭矩传递过程中无打滑松脱风险。

设计过程中充分考量了传动工况的受力特性，整体选用钢材作为加工材质，兼顾结构强度与抗冲击韧性，各受力部位做了等强度优化，支撑耳座与底座、上部轴套与连接法兰的衔接位置做了圆弧过渡处理，有效降低应力集中系数，避免交变载荷作用下出现结构疲劳断裂。铰接配合面的尺寸公差按照中等精度传动配合要求设计，既保证铰接转动的灵活性，又能控制配合间隙在合理范围内，减少传动过程中的回程误差，提升传动精度。

安装边界方面，下部法兰底座的安装孔采用对称均布设计，可适配同规格圆形安装基面的通用安装尺寸，无需额外做基面改型即可完成装配；上部轴套的内孔直径与常见同规格传动轴径匹配，侧部锁紧孔位置避开轴件键槽安装区域，不会干涉键连接的装配；整体结构的最大回转外径、上下连接端的中心距尺寸经过优化，在满足额定摆角、额定扭矩传递要求的前提下，尽可能压缩结构占用空间，可适配安装空间紧凑的传动场景，同时构件的整体重量控制合理，降低传动链路的附加转动惯量，减少动力传输过程中的能耗损失。
