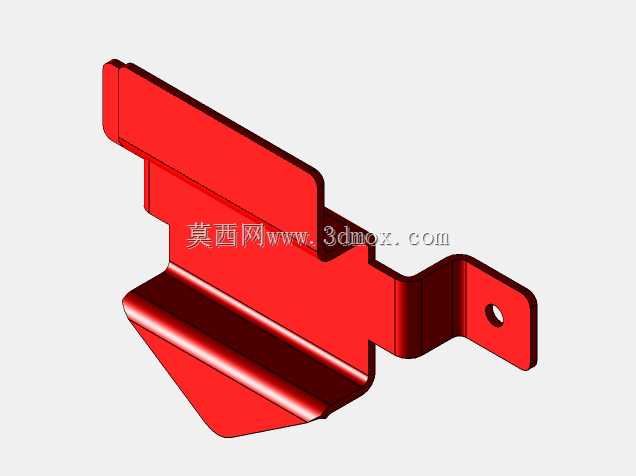

折弯结构钢板支撑固定支架

这款钢板支架属于钣金类支撑固定构件，主要应用在工业设备内部的元器件承托、轻型结构件连接定位场景，常见于自动化生产线的辅助工位、小型机电设备的内部结构加固、仓储轻型货架的边角连接部位，也可用于非标设备改造过程中的附加部件固定，能够替代部分定制焊接支架，减少现场加工的工作量。从实际用途来看，它既可以承担垂直方向的静态载荷承托，也能通过侧边带孔的安装耳实现水平方向的牵拉定位，适配不同安装面的固定需求，在设备运维、非标工装搭建场景中能够快速完成部件的位置固定，无需额外做复杂的基面处理。产品的功能特性围绕钣金折弯工艺的优势设计，整体采用单块钢板经多道折弯工序成型，没有额外的焊接拼接部位，整体结构的应力分布更均匀，不会出现焊接部位的应力集中断裂问题；主体的立板结构做了加高翻边处理，能够对承托的部件起到侧向限位作用，避免承托物件出现侧滑偏移；下部的收折型承托面做了内凹的加强折弯，在不增加板材厚度的前提下提升了承托面的抗弯折能力，即使承受偏载也不容易出现承托面下凹变形；侧边延伸出的安装耳带有预制安装孔，能够直接通过螺栓完成与安装基面的固定，安装耳与主体之间的折弯过渡做了圆角处理，避免应力集中导致安装耳根部断裂。设计思路上完全围绕钣金加工的工艺特性展开，全程采用卡榫折弯、断开拐角的工艺处理，没有复杂的曲面造型，所有折弯边都预留了合理的折弯工艺缺口，避免折弯过程中出现板材撕裂、起皱的问题，同时尽可能减少后续的机加工工序，所有成型工序都可以在数控折弯机上一次装夹完成，有效控制加工成本，提升量产的一致性。外形尺寸方面，整体结构紧凑，主体承托部位的宽度适配常见的小型电气元件、轻型气动元件的安装尺寸，安装耳的开孔尺寸适配通用规格的螺栓紧固件，安装边界预留了足够的螺栓操作空间，即使在狭窄的设备内部空间也能完成安装固定，不需要额外预留过大的操作空位，适配多种紧凑安装场景的使用需求。
