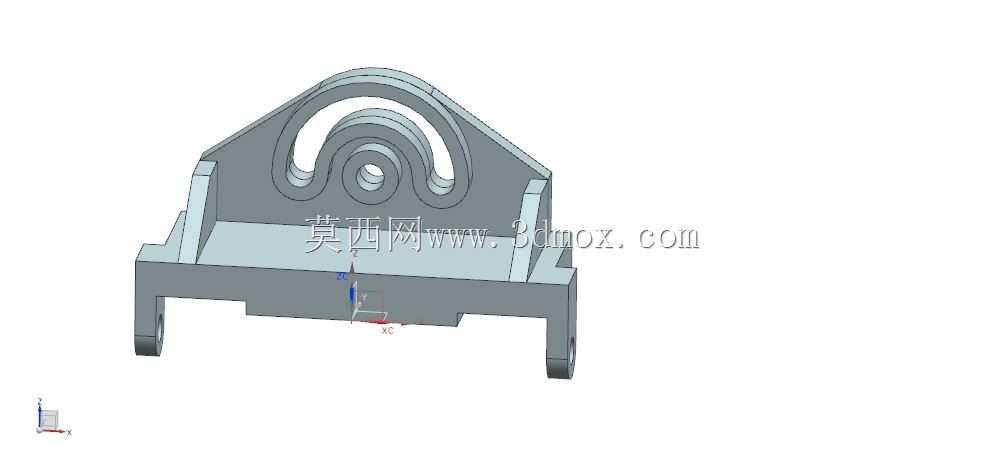

拱形带支脚机械支撑固定座结构

该支撑固定座主要应用于中小型工业设备的内部承重支撑场景，常见于轻工生产线辅助机架、小型动力传输单元的基座固定、检测设备的内部构件定位等工况，承担上部功能组件的承重、定位以及运行过程中的抗形变作用，能够在持续振动、小幅载荷波动的工况下保持结构稳定性，避免上部组件出现偏移、沉降等问题，保障设备运行精度。从实际用途来看，该构件作为设备内部的中间连接载体，上部拱形嵌套结构可适配带环形安装位的功能部件，比如小型带轮组、弧形导向件、传感模块安装架等，下部两个带孔支脚则用于和设备底部的安装基板完成锁固，实现上部载荷向设备底座的均匀传导，同时两侧的立板结构可对上部安装的部件形成侧向防护，避免外部杂物卡入运动间隙，也能抵消部件运行时产生的侧向扭力。在功能特性上，该结构采用一体化铸造成型后做机加工精加工的工艺路线，整体无拼接焊缝，结构强度更高，上部的多层同心拱形结构并非等厚设计，而是根据载荷分布做了差异化壁厚处理，拱形顶部受力集中区域壁厚更大，向两侧延伸的过渡区域壁厚逐步收窄，在保证承重能力的前提下尽可能降低构件自重；下部支脚的安装孔做了沉台设计，锁固螺栓头可完全沉入沉台内，不会突出构件表面影响其他部件的安装布局，支脚与主体连接位置做了三角加强筋结构，可避免支脚受载时出现断裂变形。设计思路上，该构件优先遵循载荷传导路径最优的原则，所有结构转折处均做了圆角过渡，避免应力集中导致的疲劳损坏，上部拱形的同心圆弧设计，可适配不同直径的环形安装部件，无需额外制作转接件即可完成多规格部件的适配安装，两侧立板的高度经过精准核算，既能够为上部部件提供足够的侧向支撑高度，又不会过高导致构件整体重心上移影响稳定性。在外形尺寸与安装边界上，该构件整体轮廓为上窄下宽的梯台形态，下部两个支脚的安装孔中心距为固定标准值，可适配行业通用的设备基板安装孔位，安装后构件底部与基板完全贴合，无悬空区域，上部拱形结构的最顶端距离安装面的高度经过严格控制，不会超出设备内部的安装净空要求，构件整体最大宽度小于支脚外侧间距的1.2倍，安装后不会占用过多侧向空间，便于周边管线、其他构件的布局安装，支脚的沉台深度与标准内六角螺栓的头部高度完全匹配，锁固后表面平整无凸起。
