发动机用连杆结构三维设计作品

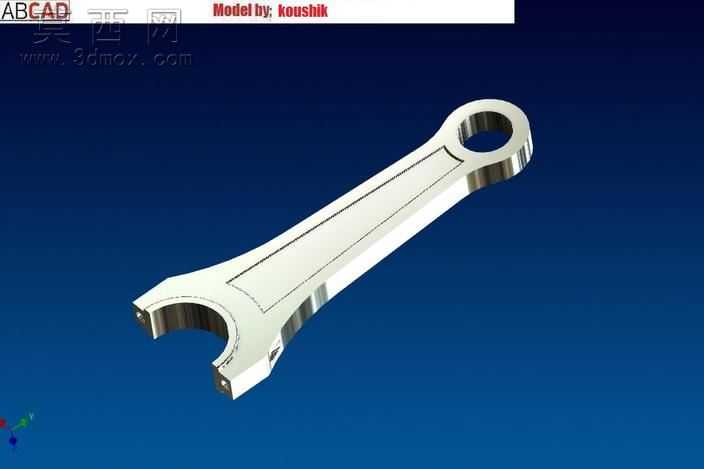

本作品为发动机核心传动部件连杆的三维建模设计成果，建模阶段采用参数化特征构建思路，首先绘制连杆大小头的环形基准轮廓，通过拉伸指令生成基础实体，再对杆身部分进行工字截面的放样过渡，保证大小头与杆身衔接处的曲面顺滑连续，避免应力集中的结构缺陷。建模过程中对连杆大头的剖分结构、小头的衬套安装位、杆身的减重凹槽均做了精准的特征还原，所有圆角、倒角参数均参考通用内燃机连杆的设计规范设置，确保结构尺寸符合实际装配要求。材质设置阶段，为模型赋予了高强度锻钢的材质属性，调整金属材质的漫反射、高光反射与粗糙度参数，还原锻件表面经机加工后的细腻金属质感，同时对大头剖分面的螺栓安装孔做了细节刻画，还原螺纹孔的倒角与沉台结构。渲染阶段采用深蓝色纯色背景突出金属构件的轮廓，通过三点布光方案打亮模型的关键结构面，主光源从侧上方投射，凸显杆身工字截面的棱线与大小头的环形曲面质感，辅助光源补亮模型暗部避免细节丢失，轮廓光勾勒模型边缘提升整体立体感，最终渲染效果清晰展现连杆的整体形态与结构细节。设计过程中重点考量连杆的受力传递特性，杆身截面从大头到小头采用渐变过渡设计，在保证结构强度的前提下尽可能降低构件自重，大小头的环形端面做了等厚处理，适配轴瓦与活塞销的安装配合要求，所有结构特征均遵循机械设计的工艺合理性，可用于教学演示、结构参考与装配模拟使用。
