带腰型槽双立板安装固定支座结构

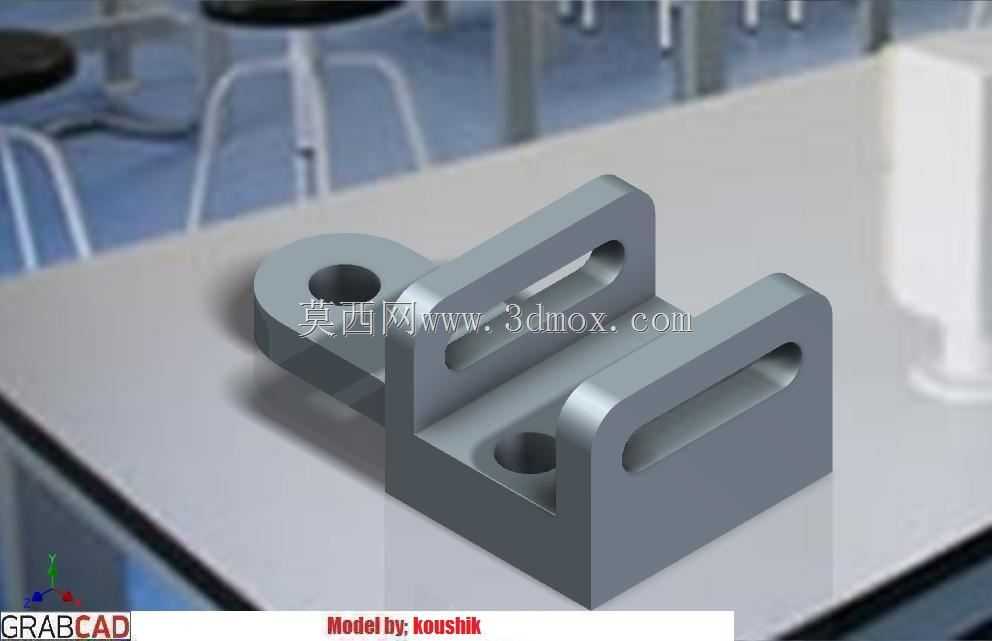

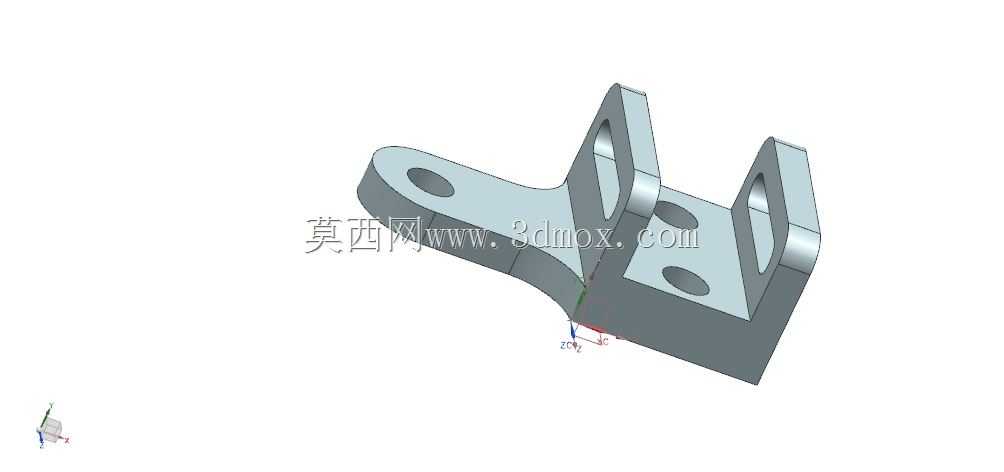

这类带腰型槽的双立板安装支座，在轻工自动化输送线、小型工装夹具定位模块、非标设备机架接驳位置应用十分广泛，日常做设备改型或者新线搭建时，经常会用到这类兼顾刚性与调节余量的连接构件。从结构功能来看，底座部分开设的沉头通孔用于将支座整体锁紧在安装基准面上，孔位深度适配常规内六角圆柱头螺钉的头部尺寸，安装后螺钉头不会突出底座平面，避免干涉其他相邻部件的排布；侧伸的单耳带圆孔结构，主要用于铰接类部件的连接，比如小型气动推杆的端部铰接、连杆机构的从动端连接，圆孔的公差带一般选用H7级，适配常规圆柱销或者带肩销轴的装配需求，保证铰接转动时无卡滞、无过大旷量。双立板上开设的两条平行腰型槽，是整个构件的核心调节结构，在实际装配场景中，很多时候被连接件的安装孔位会存在加工累积误差，或者设备调试阶段需要反复调整部件的相对位置，腰型槽可以提供沿槽长方向的位置调节余量，不需要重新加工安装孔，就能完成位置校准，大幅降低现场调试的返工成本。设计这类支座时，首先要考虑的是受力工况下的刚性表现，双立板与底座的衔接位置做了等半径圆角过渡，避免直角衔接带来的应力集中问题，在承受侧向推力或者铰接端的交变载荷时，不会在衔接位置出现应力断裂的风险；立板的厚度根据常规受力场景取值，既不会因为壁厚过薄导致受力变形，也不会因为壁厚过大造成材料浪费、整体重量超标。从安装边界来看，底座的底面为全平面加工，安装时需要与基准面贴合，保证支座安装后的垂直度，侧伸耳板的中心高度、腰型槽的中心距、底座安装孔的孔距都有明确的尺寸约束，建模时已经预留了标准件的装配间隙，选用对应规格的螺钉、销轴即可直接完成装配，不需要二次修配。日常做三维建模时，这类构件要重点关注各个安装面的平面度要求、铰接孔与腰型槽的位置度公差，避免建模时的尺寸偏差导致实际加工后无法装配；同时腰型槽的端部半圆半径要与适配的螺栓外径匹配，保证螺栓可以顺畅穿入，同时不会出现过大的配合间隙影响连接稳定性。
