机械传动用阶梯式交错轴结构设计

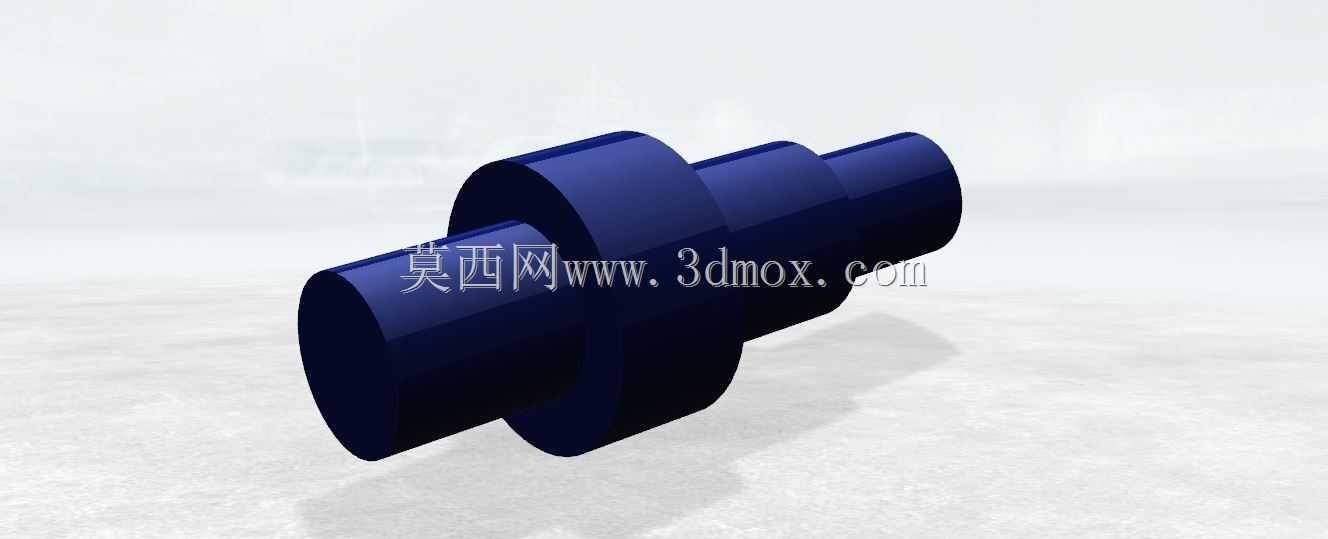

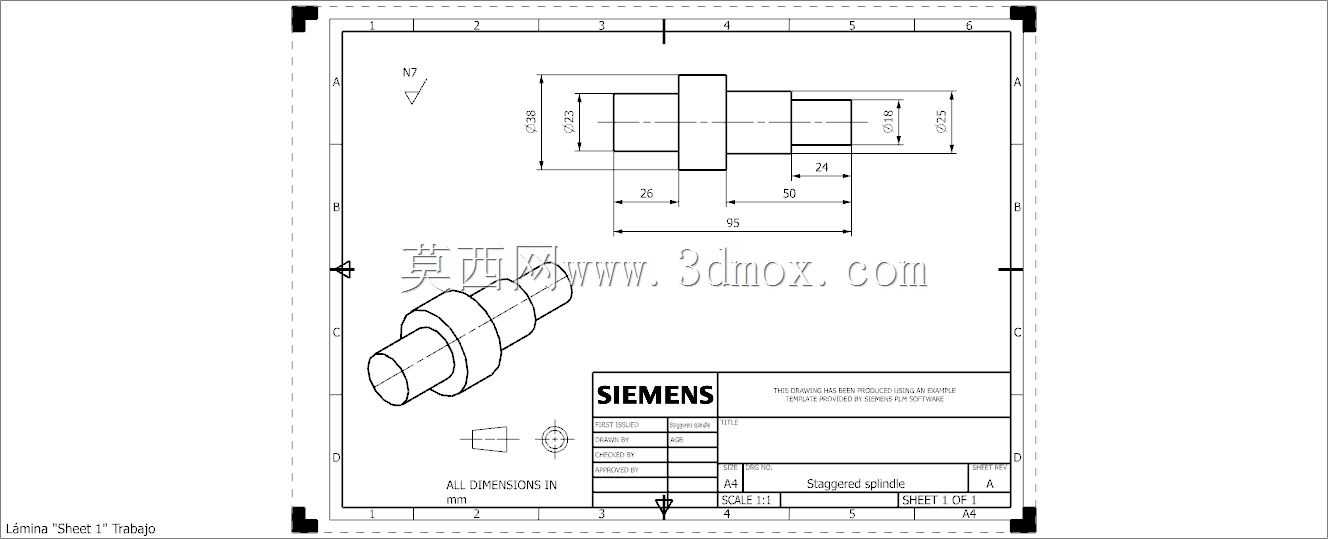

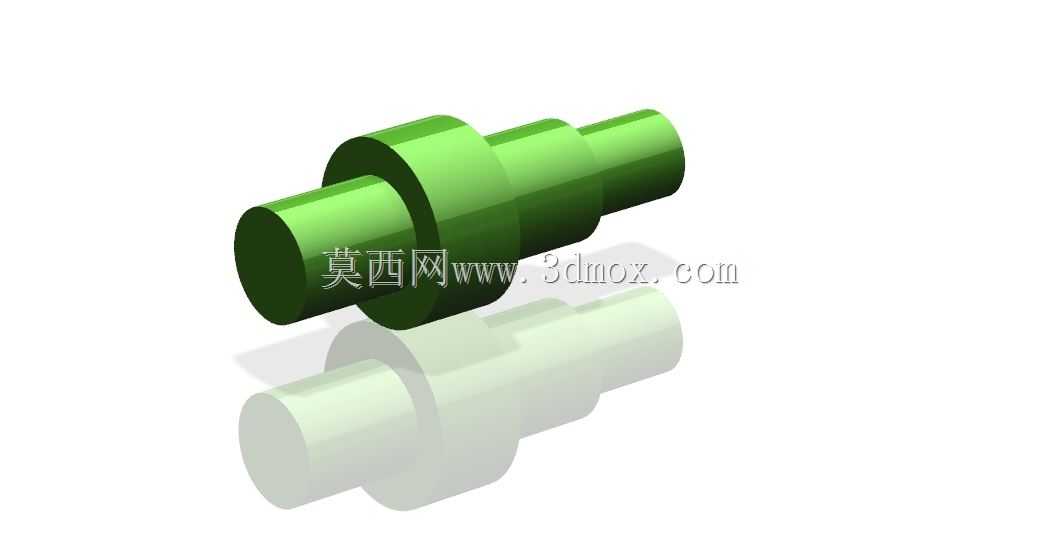

在通用机械传动系统中，轴类零件是支撑旋转传动构件、传递运动与扭矩的核心基础部件，这款阶梯式交错轴结构，主要适配中小功率的交错轴传动场景，常见于轻工输送设备、小型机床进给机构、专用自动化传动模组当中，承担着在空间交错的两轴间传递旋转动力、承载传动副径向与轴向载荷的核心作用，能够在紧凑的安装空间内实现动力的转向传输，替代传统需要多组平行轴配合换向的复杂结构，有效缩减传动单元的整体占用空间。从功能特性来看，该轴采用多段阶梯式结构设计，不同轴径的分段分别对应不同的功能需求：大直径轴段主要用于承受传动过程中的弯曲载荷，为轴上安装的传动轮、轴承提供定位支撑面，轴肩结构可实现配套零件的轴向精准定位，避免传动过程中零件出现窜动偏移；中等直径轴段为主要的扭矩传递段，可通过键连接、过盈配合等方式安装齿轮、带轮等传动构件，保证扭矩传递的稳定性；小直径轴段为轴端支撑段，适配对应规格的滚动轴承，将轴体的载荷平稳传递至设备基座。在设计思路上，这款交错轴充分考虑了轴类零件的等强度设计原则，从轴端到传动段的轴径变化过渡平缓，避免轴径突变带来的应力集中问题，有效提升轴体在交变载荷下的疲劳强度，延长零件的使用寿命；各轴段的长度尺寸严格匹配配套传动件、支撑件的安装宽度，预留合理的装配间隙与定位余量，既保证装配过程顺畅无卡滞，也能避免运行过程中相邻零件出现干涉摩擦。从外形尺寸与安装边界来看，该轴整体为同轴回转体结构，总长度适配常规小型传动箱的内部安装空间，最大轴径满足传动扭矩下的强度校核要求，各阶梯段的直径公差、同轴度公差均按照传动件配合要求设计，两端支撑轴颈的尺寸适配标准深沟球轴承的安装规格，安装时仅需将轴体穿入箱体轴承孔，依次装入传动件、定位套、轴承与端盖即可完成装配，不需要额外定制特殊规格的配套紧固件，大幅降低生产与装配的成本。在实际运行过程中，该轴结构能够稳定承受额定工况下的扭矩与弯曲载荷，传动过程中振动小、噪声低，适合在转速中等、载荷平稳的连续运行工况下使用，可有效保障传动系统的运行可靠性，降低设备的日常维护频次。
