欧姆龙D2A超微型检测开关结构设计

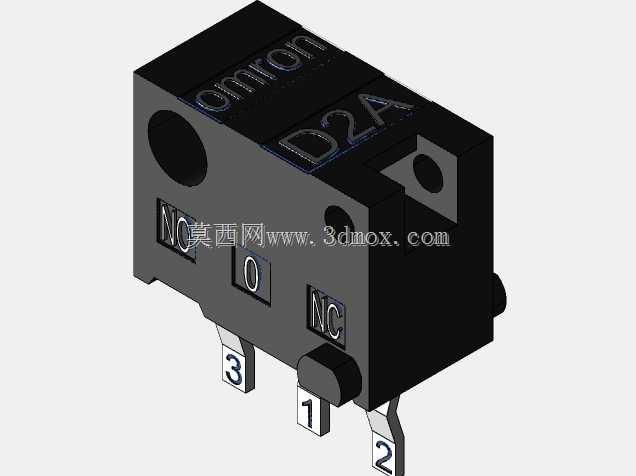

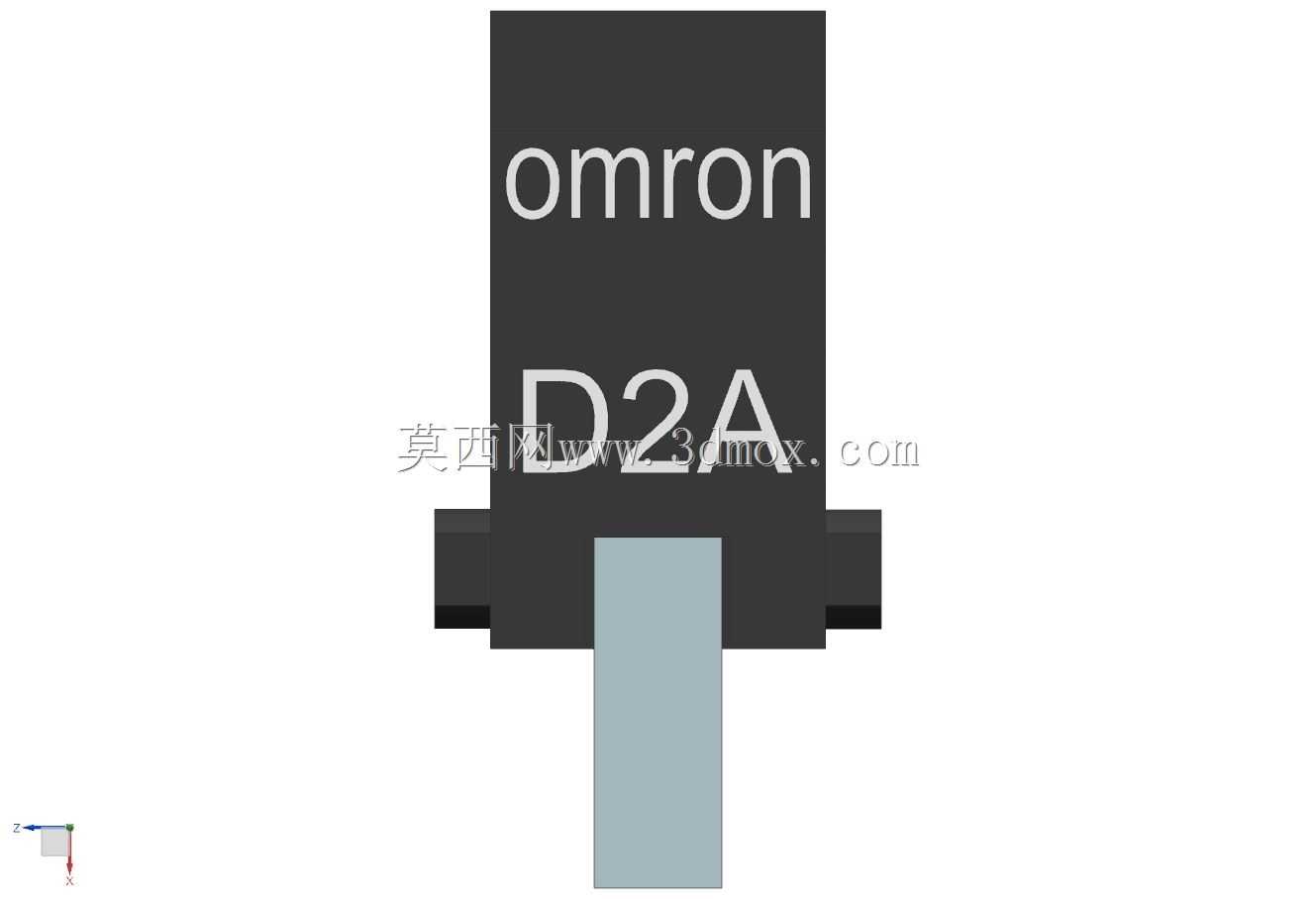

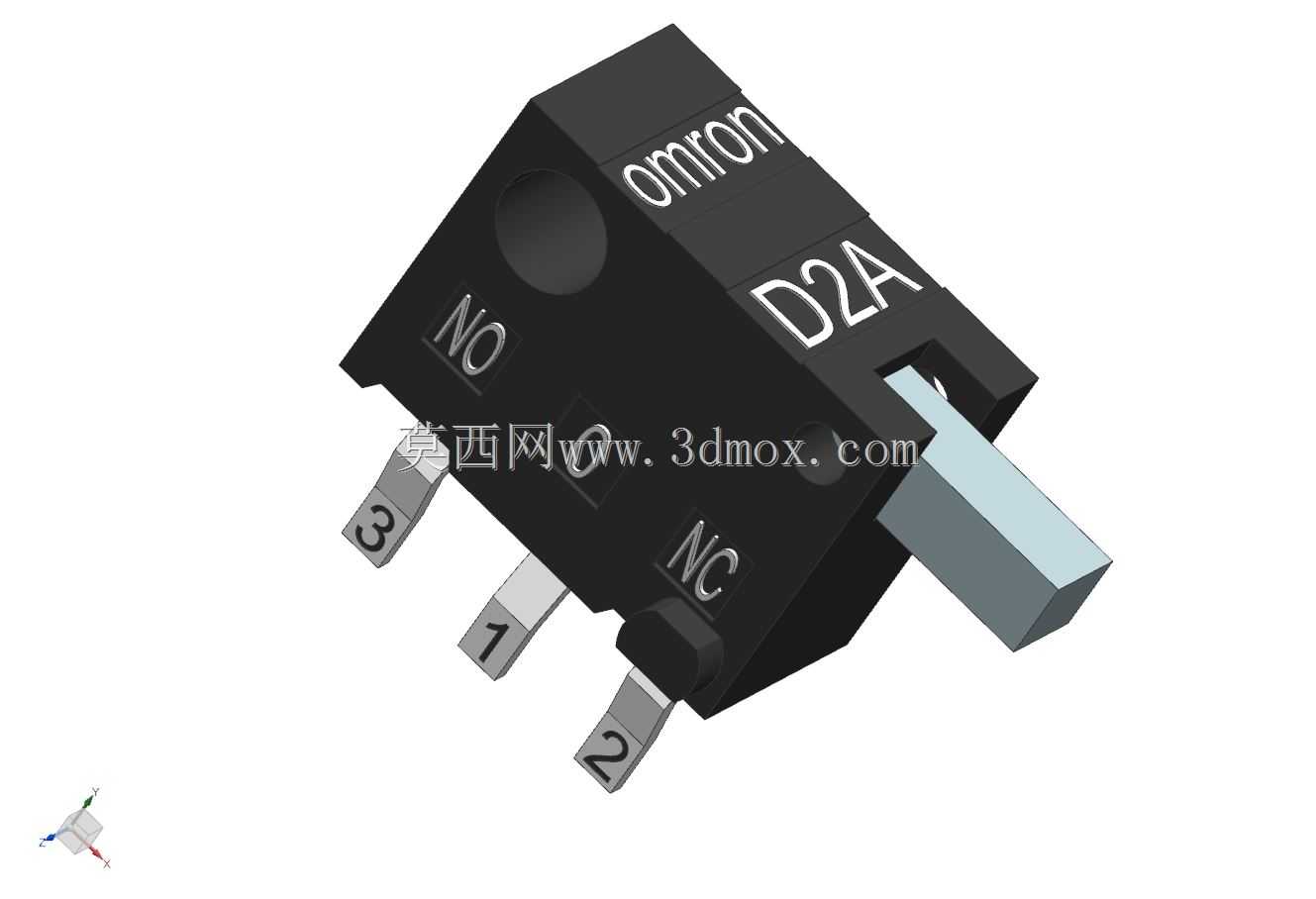

这款超微型检测开关是面向紧凑空间内位置检测需求开发的精密电子元件，在消费电子、小型自动化设备、精密仪器、汽车电子等领域有着广泛的应用场景，常被用于设备舱门闭合检测、小型机构行程限位、按键触发反馈、部件到位确认等工况，能够在极小的安装空间内实现可靠的通断信号输出，为设备的逻辑控制提供精准的位置判断依据。该开关自带滑动式按动执行机构，采用直柄式触发设计，触发行程短、响应速度快，能够在触发动作发生的瞬间完成电路状态切换，自带NO、NC两组触点，可同时满足常开、常闭两种电路逻辑的接线需求，三个引脚采用直插式排布，适配常规波峰焊、回流焊的PCB焊接工艺，引脚间距经过精准核算，能够直接贴合标准PCB焊盘设计，无需额外调整安装孔位即可完成装配。在产品设计思路上，这款开关优先考虑了紧凑空间下的安装适配性，整体采用方块式主体结构，外壳采用高强度工程塑料注塑成型，表面印有清晰的品牌标识、型号标识与触点功能标注，既能够为内部触点结构提供可靠的防护，避免日常使用过程中灰尘、微小杂物进入触点间隙影响导通可靠性，也能在自动化装配过程中通过视觉识别快速完成元件定位，提升SMT贴片或手工装配的效率。开关的执行柄采用方柱形设计，相比圆柱形柄具备更好的抗偏转能力，在侧向受力较小的触发场景下不会出现柄部偏移卡滞的问题，触发动作的一致性表现优异。从安装边界来看，这款开关的整体体积极为小巧，主体部分的长宽高均控制在毫米级范畴，三个引脚从主体底部垂直引出，引脚长度适配常规PCB板的焊接深度，安装后突出PCB板面的高度极低，不会占用设备内部过多的垂直空间，能够适配超薄型电子设备、小型便携仪器的内部堆叠设计需求。开关的触发压力经过精准调校，既不会因为压力过小导致误触发，也不会因为压力过大增加驱动机构的负载，在长期反复触发的工况下能够保持稳定的触点压力，确保导通电阻始终处于合理区间，避免长期使用后出现接触不良、信号丢帧的问题。外壳的边角处做了微小的倒角处理，在自动化拾取装配过程中不会出现卡料、刮蹭其他元件的问题，主体侧面的定位结构能够与PCB板上的丝印定位框精准匹配，焊接过程中不会出现偏移浮高的问题，保障批量生产时的装配良率。
