带方形安装法兰的多孔位机械连接座

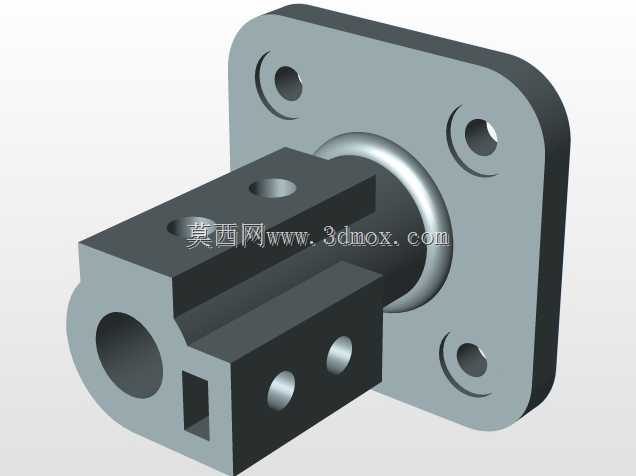

该机械连接座是工业传动与支撑系统中常用的刚性连接构件，主要应用在自动化生产线工位定位、小型动力单元输出端衔接、工装夹具的固定支撑等场景中，可实现轴类部件与安装基面的稳固对接，同时为配套的检测、锁紧组件提供安装位，在轻工自动化设备、小型输送装置、专用工装治具中都能见到这类构件的应用。从实际用途来看，它一端通过方形法兰与设备安装基面完成固定，另一端的筒状结构可承接导向轴、活塞杆类的运动部件，侧面的多组孔位既可以穿装锁紧螺钉实现对接部件的周向固定，也能作为润滑油路的预留通道或者传感器的安装点位，方块状的延伸结构可承担侧向载荷，避免对接部件运行时出现径向窜动，保障传动过程的稳定性。在功能特性上，该构件采用一体化结构设计，方形法兰的四个角位设置沉头安装孔，安装后螺钉头部不会突出法兰平面，能保证安装面贴合紧密无间隙，法兰与主体衔接处做了圆弧过渡处理，可有效降低应力集中，提升构件长期受载下的结构强度；主体部分的轴向通孔用于穿装被连接的轴类零件，侧面的两组横向通孔可装入紧定螺钉，对穿入的轴件进行径向锁紧，下方的方形槽位可适配定位键，实现连接座与轴件的周向防转，避免传动过程中出现相对转动。设计思路上，该构件优先保障安装的便捷性与连接的可靠性，方形法兰的安装孔采用对称布局，可适配不同方向的安装需求，无需调整构件方向即可完成对位安装；主体部分的壁厚经过合理分配，在保证整体刚性的前提下尽可能控制构件自重，减少不必要的材料消耗，各孔位的位置精度按照中等精度机械加工要求设计，可满足常规工业场景的装配公差需求，无需过高的加工成本即可实现批量生产。从外形尺寸与安装边界来看，方形法兰的边长为构件的最大外轮廓尺寸，安装时需要在基面预留对应边长的方形平整区域，法兰厚度满足沉头孔的深度要求，安装后构件轴向伸出长度可根据对接部件的行程需求预留空间，侧面的孔位中心与法兰安装面保持固定距离，设计配套安装结构时可直接以此为基准进行布局，避免出现装配干涉，下方的方形槽距离法兰端面有固定间距，适配的定位键长度不超过槽体深度即可完成装配。
