NX曲面造型民用支线涡桨飞机外观结构

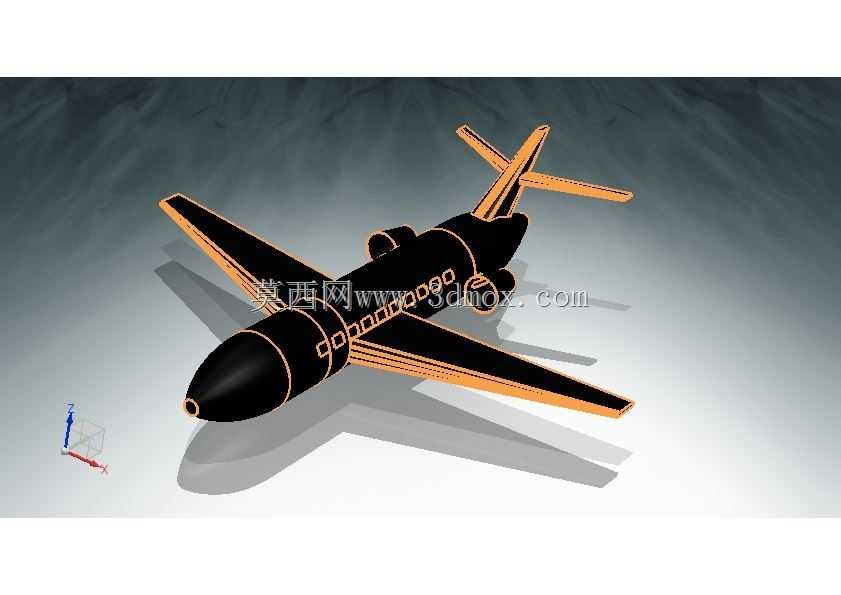

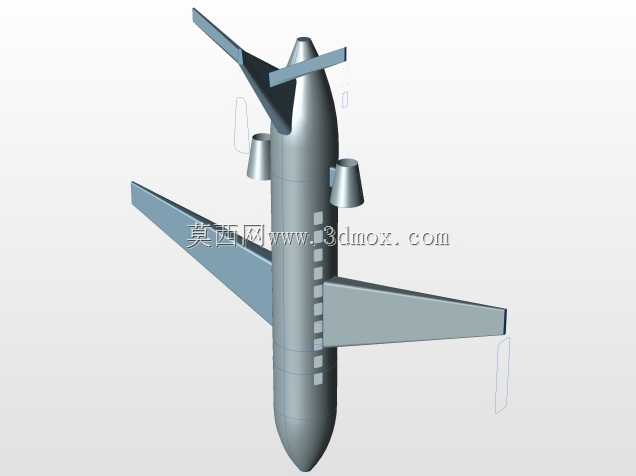

该曲面造型飞机模型聚焦民用短途支线涡桨飞机的外观结构设计还原，整体围绕低空空域短途客运、通航作业的实际应用场景搭建，可覆盖100-600公里航程内的支线通勤、小批量客货运输、通用航空作业演示等场景的外观结构参考需求。从实际用途来看，这类双发涡桨布局的飞机对起降场地要求较低，可在非高标准铺装跑道的通用机场完成起降，适配县域通勤、偏远地区物资转运、低空观光等多元场景，模型完整还原了该类机型的核心功能布局：机身采用等直径圆筒形增压舱段设计，沿纵向布置连续排状客舱舷窗，可满足12-18座级的客舱空间排布需求；两侧机翼采用低单翼布局，翼下预留发动机挂载安装位，匹配涡桨发动机的安装边界，机翼后缘设置连续操纵面结构，可对应副翼、襟翼的实际功能分区；尾翼采用常规十字形布局，垂直尾翼与水平尾翼的比例匹配低速飞行阶段的航向、俯仰操纵稳定性需求，前三点式起落架的布局位置也贴合该类机型地面滑行、起降阶段的重心分布要求。在设计思路上，模型全程采用曲面连续建模逻辑，从机头雷达罩的曲面顺滑过渡开始，沿机身纵向搭建多组截面控制线，保证机身蒙皮曲面达到G2连续标准，还原真实飞机蒙皮的气动顺滑要求，避免曲面折角带来的气动阻力增量；机翼与机身的衔接区域采用曲面倒角过渡，还原真实机型的翼身融合修形设计，既降低飞行干扰阻力，也能优化翼根区域的结构受力分布；发动机短舱与机翼的衔接曲面也做了顺滑过渡处理，匹配真实飞行状态下的气流走向要求。从外形尺寸与安装边界来看，模型按照真实同级别支线涡桨飞机的比例缩放搭建，机身长度、翼展、尾翼高度的比例严格符合实际机型的尺寸约束，机身截面直径预留了客舱内饰、机载设备的安装空间，机翼的厚度方向预留了翼梁、燃油箱的结构布置空间，发动机短舱的内部尺寸匹配涡桨发动机、螺旋桨的安装边界，起落架舱的预留空间可满足起落架收放机构的布置需求，整体模型的曲面质量可直接用于航空科普展示、外观方案验证、教学演示等场景的使用需求，也可作为曲面建模教学的典型案例，帮助学习者掌握大曲率连续曲面、异形曲面衔接、多部件曲面匹配的建模技巧。
