呼吸机用方形轴流通气头结构设计

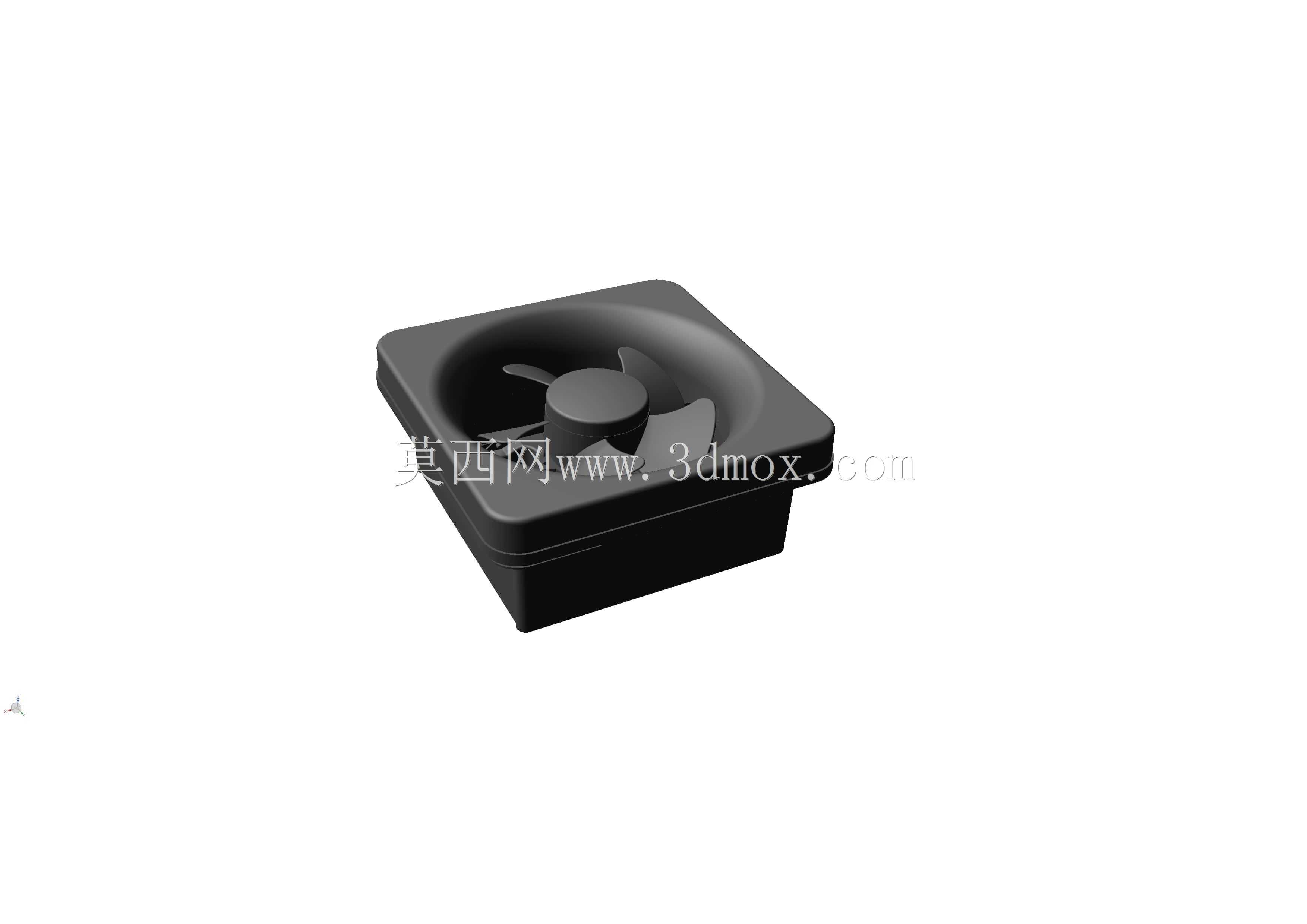

这款通气头是配套呼吸类医疗设备设计的核心气流输送部件，主要应用在医用呼吸支持设备的气路末端，承担气流匀化导流、内外气压平衡、设备内部散热通风的多重作用，在临床使用场景中，既可以保障患者端吸入气流的平稳性，避免紊流带来的呼吸不适感，也能为设备内部的气路控制模块、传感模块提供稳定的通风散热环境，避免设备长时间运行时内部积热影响元器件工作精度。从实际功能特性来看，该通气头采用内嵌轴流叶片的一体化结构，中心的轮毂结构用于固定叶片并预留了与驱动端衔接的安装位，叶片采用大弧度后倾设计，能够在低转速下实现较高的通风效率，同时将气流运行的噪音控制在医疗设备要求的低噪区间，避免设备运行噪音干扰患者休养。外围的方形壳体采用带外翻安装边的结构设计，壳体侧壁做了加厚处理，能够在安装时与设备面板紧密贴合，同时预留的卡扣位可以实现快速卡装，不需要额外的紧固件就能完成固定，大幅提升设备组装时的装配效率。在设计思路上，这款通气头优先考虑了医疗场景的使用需求，整体结构无外露的尖锐棱角，所有转角位置都做了圆弧过渡处理，既可以避免清洁时的卫生死角，也能防止安装维护时划伤操作人员；壳体与叶片的衔接位置做了平滑的导流弧面，能够减少气流通过时的风阻，避免气流在壳体内形成涡流造成气压波动。从外形尺寸与安装边界来看，该通气头整体为正方形外轮廓，安装边的尺寸与常规医疗设备的标准面板开孔完全适配，壳体的嵌入深度控制在较薄的区间，不会过多占用设备内部的安装空间，中心轮毂的安装轴孔采用标准尺寸设计，能够与通用规格的微型驱动组件直接匹配，不需要额外定制转接结构；叶片的外缘与壳体内壁之间预留了均匀的微小间隙，既可以避免叶片转动时与壳体发生剐蹭，也能减少间隙处的气流泄漏，保障通风效率。整体结构兼顾了功能性与装配便利性，能够适配多款呼吸类医疗设备的气路设计需求，在保障气流稳定输送的同时，也满足医疗设备易清洁、低噪音、易装配的设计要求。
