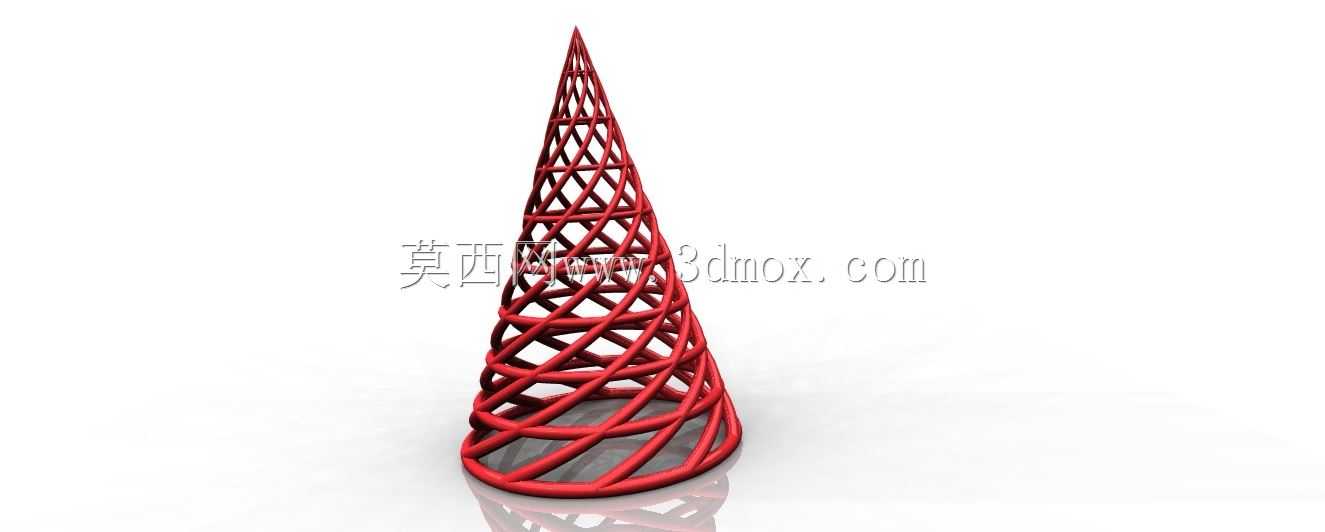

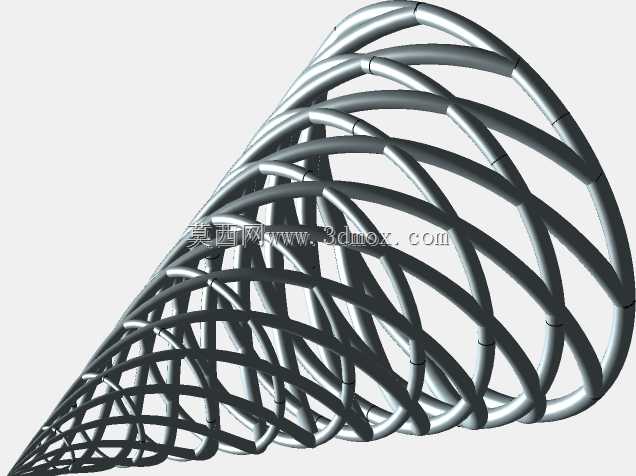

镂空桁架式螺旋锥结构设计

这款镂空桁架式螺旋锥结构，在工业场景中可适配多类实际使用需求，在物料筛分领域，可作为锥形筛分栅格的核心承载构件，依托螺旋排布的栅条间隙，实现不同粒径散料的分级导流，避免筛分过程中物料卡堵、堆积的问题，相较于传统实心锥面筛分结构，镂空设计能够大幅降低物料与构件表面的接触面积，减少湿黏物料的附着概率，提升连续筛分作业的流畅度。在流体整流场景中，该结构可安装在管道变径段、锥形进风/进液口位置，依托螺旋走向的筋条对紊流状态的流体进行导向梳理，打散流体内部的涡旋，降低流体通过锥段时的阻力损失与脉动冲击，提升下游设备运行的稳定性。在轻量化支撑场景中，该锥形结构可作为锥形防护罩的内部支撑骨架，在保证整体锥度形态支撑刚度的前提下，最大化降低结构自重，减少外部防护结构的整体负载。从设计思路来看，该结构采用连续螺旋筋条与周向环形筋条交叉融合的桁架式构型，摒弃了传统实心锥壁的厚重设计，通过筋条的空间交叉排布形成稳定的空间受力体系，每一段螺旋筋条都沿锥面母线方向呈螺旋升角排布，既能够承受轴向的压载，也可以分散径向的侧向冲击力，周向布置的环形筋条则将螺旋筋条串联为整体，避免单根筋条受力后出现失稳变形的问题，整体结构的受力传递路径清晰，外部载荷可以通过筋条交叉节点快速分散到整个锥面结构上，在同等承载能力下，相比实心锥结构重量可降低六成以上。从外形与安装边界来看，该结构为正圆锥构型，底部为大直径环形安装端面，端面为平整的环形接触面，可通过端面均布的连接点位与下部基座、配套法兰进行对接安装，安装时仅需保证底部环形端面与安装基准面的平面度贴合，即可保证整体锥度的垂直度，无需额外的侧向支撑结构；锥顶为小直径收尖结构，可根据实际使用需求适配顶端连接件，实现与上部导流罩、出料口、吊装结构的对接。结构所有筋条的截面尺寸保持一致，交叉节点处做平滑过渡处理，避免应力集中带来的结构疲劳损伤，镂空间隙的尺寸沿锥高方向随锥径缩小同步等比例收窄，能够保证整个锥面的通透率均匀一致，无论是作为筛分构件还是整流构件，都能实现全锥面的性能均匀性，不会出现局部间隙过大或过小导致的性能偏差。在实际安装使用时，需要根据具体的工况载荷调整筋条的截面直径与螺旋升角，当用于大载荷支撑场景时可适当加大筋条截面尺寸，缩小螺旋升角提升轴向承载能力；当用于流体整流场景时可适当缩小筋条截面，加大螺旋升角提升流体导向效果，整体结构的适配性较强，可通过参数调整覆盖从轻质物料导流到中载荷支撑的多类使用场景。
