矩形截面拉伸弹簧三维结构设计

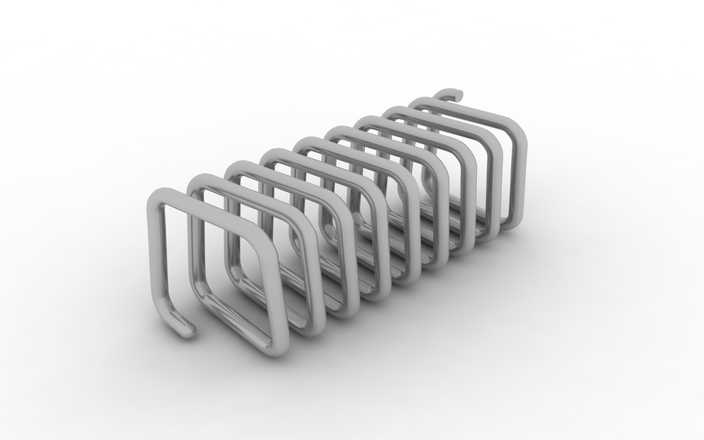

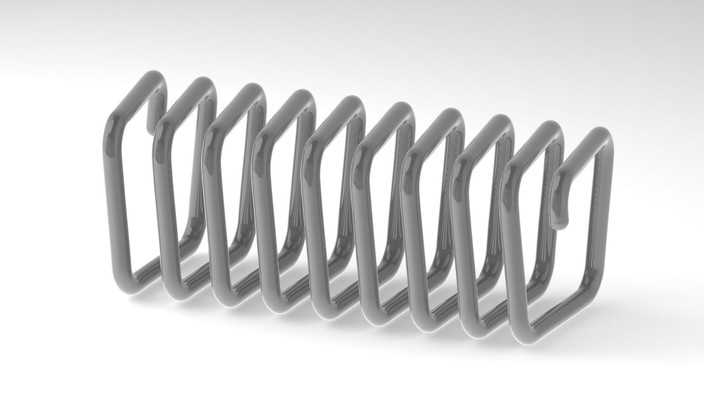

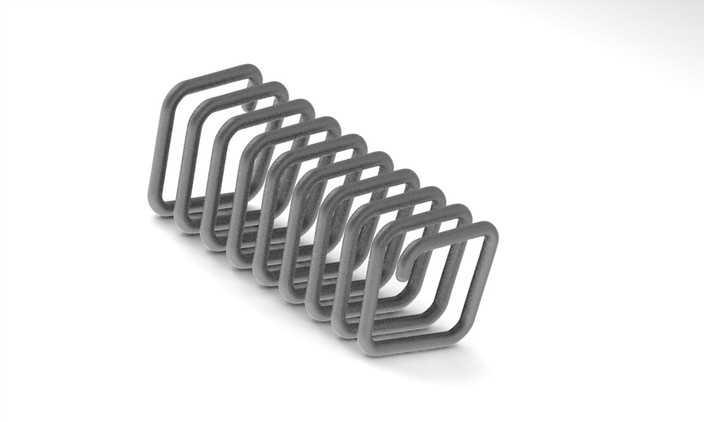

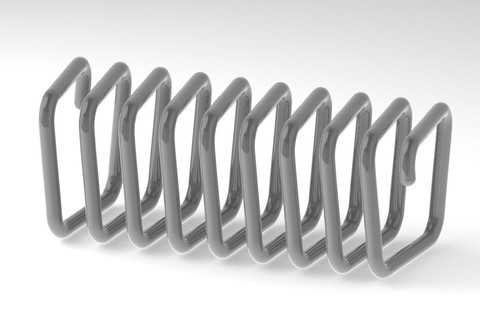

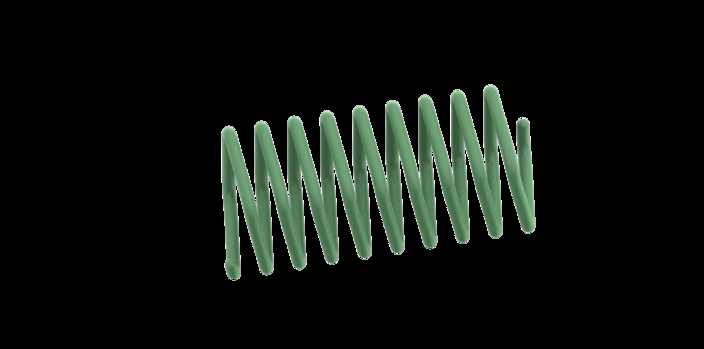

本作品为矩形截面拉伸弹簧的三维参数化设计成果，建模阶段采用主流三维机械设计软件完成全流程构建，首先通过草图绘制确定弹簧的截面轮廓与中径轨迹，区别于常规圆形截面弹簧，该弹簧采用矩形截面簧丝，在建模时需要精准控制簧丝截面沿螺旋路径的扫掠角度，避免扫掠过程中出现截面扭转、形变错位的问题，螺旋线的生成严格匹配拉伸弹簧的有效圈数、节距参数，两端挂钩部分采用空间曲线拟合的方式完成过渡衔接，保证挂钩与簧身主体的连接区域平滑无锐角，避免应力集中隐患。材质渲染阶段选用金属哑光镀铬材质，调整材质的反射率、粗糙度参数还原工业弹簧的真实金属质感，通过环境光遮蔽效果强化簧圈之间的层次结构，让模型的立体感与结构辨识度得到提升。结构设计上，该弹簧为典型的圆柱拉伸螺旋弹簧，两端采用弯制挂钩结构用于安装固定，矩形截面的簧丝设计相较于同截面积的圆形簧丝，能够在相同安装空间内提供更大的刚度与承载能力，适用于对载荷输出、安装空间有特定要求的机械复位、张紧工况。设计过程中重点校验了簧圈之间的间隙均匀度，保证弹簧在拉伸行程内不会出现圈间摩擦卡滞，挂钩的弯曲半径经过参数化调整，既满足安装尺寸要求，也兼顾了挂钩部位的结构强度，避免拉伸受力时出现挂钩断裂失效。整体模型完成后经过干涉检查，确认各部分结构无重叠错位，所有曲面连续顺滑，能够直接用于后续的装配仿真、工程图导出或者3D打印验证，为相关机械结构的弹性元件选型、定制化设计提供了可复用的三维参考模型。
