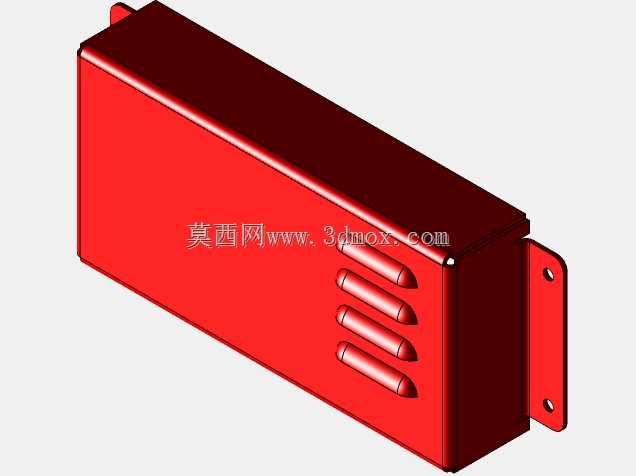

带百叶散热结构的侧装式钢板防护盖

这款钢板防护盖是工业电气控制类设备的配套钣金构件，主要应用在小型工控模块、车载电气单元、户外分布式传感终端的外壳封装场景，承担内部元器件防护、散热导流、安装定位的核心作用，能够在粉尘、轻度溅水的工业现场环境中，为内部电路板、接线端子等核心部件提供可靠的物理防护，避免外力磕碰、杂物侵入造成的设备故障。从功能特性来看，盖体侧面设计的四道凸起百叶结构是核心功能区域，采用一体冲压成型的百叶窗结构，既可以保证壳体内部的热量通过百叶缝隙顺利向外流通，避免密闭空间内元器件积热升温导致的性能衰减，又能通过百叶的倾斜导角阻挡上方滴落的液体、大颗粒粉尘直接进入壳体内部，兼顾散热效率与防护等级。盖体边缘采用折弯法兰结构设计，通过法兰边的折边强化提升了薄钢板的整体结构刚度，避免薄板材在安装、使用过程中出现翘曲变形，保证盖体与底座配合时的贴合密封性。盖体单侧延伸出的带孔安装凸耳，是专门设计的安装固定结构，凸耳上预留的两个圆形安装孔位，可直接通过螺栓将盖体连同内部组件固定在设备机架、安装墙面或者配套底座上，无需额外设计安装支架，大幅降低现场装配的工序复杂度。在设计思路上，这款构件采用等厚薄钢板冲压成型工艺，所有结构特征均通过冲压、折弯工序一次加工完成，无需后续焊接、拼接工序，既能够保证批量生产时的尺寸一致性，又能有效控制加工成本，适合大规模量产配套。盖体的整体外形为规整长方体结构，边角处做了小圆角过渡处理，避免锐边造成的装配划伤，安装凸耳与盖体主体为一体折弯结构，连接强度远高于后期焊接的固定件，能够承受长期使用中的振动、冲击载荷，不会出现安装耳断裂脱落的问题。在安装边界上，盖体的配合面尺寸与对应底座的开口尺寸完全匹配，法兰边的压合宽度能够保证密封胶条的安装空间，安装耳的孔位间距符合通用工控配件的安装尺寸规范，可直接替换同规格的传统平盖板，无需对原有设备的安装结构做任何修改，适配性较强。
