剪叉式角度可调精密滑台升降支撑机构

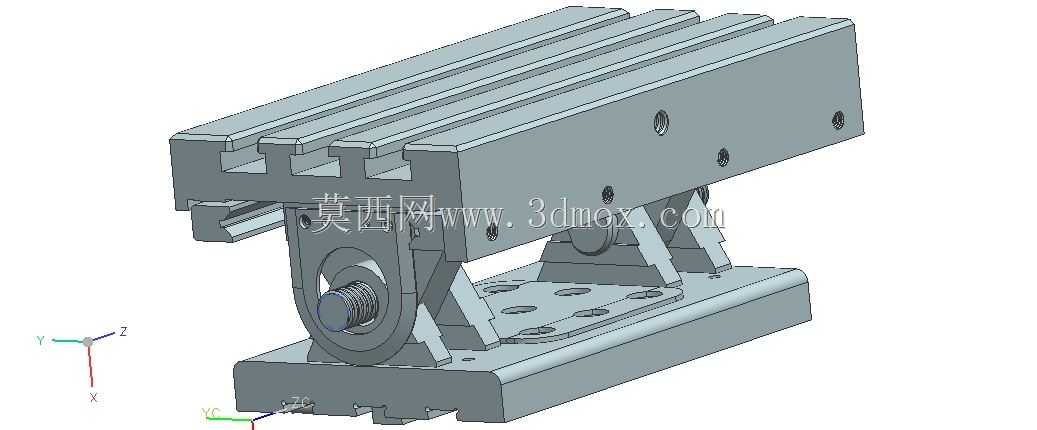

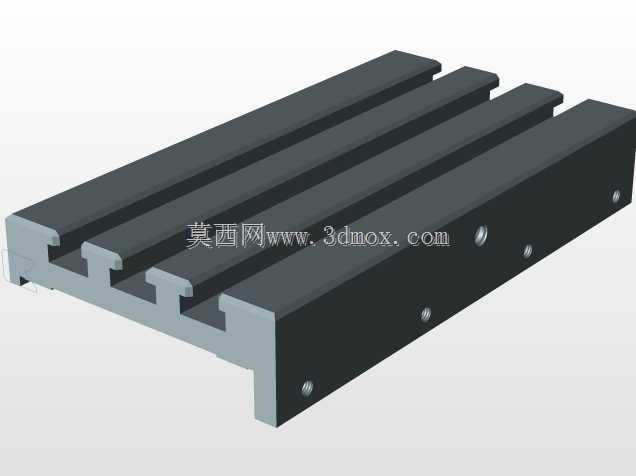

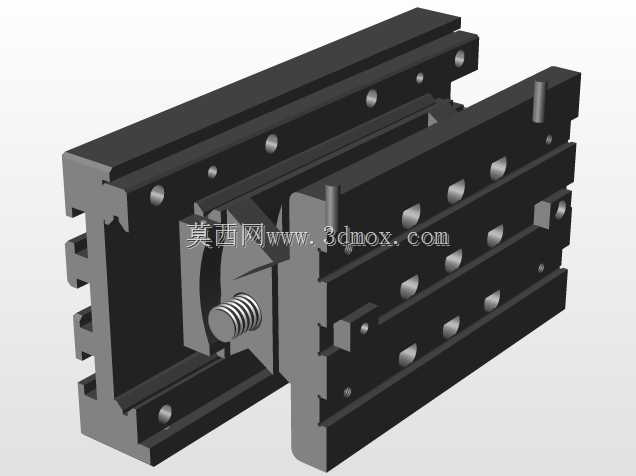

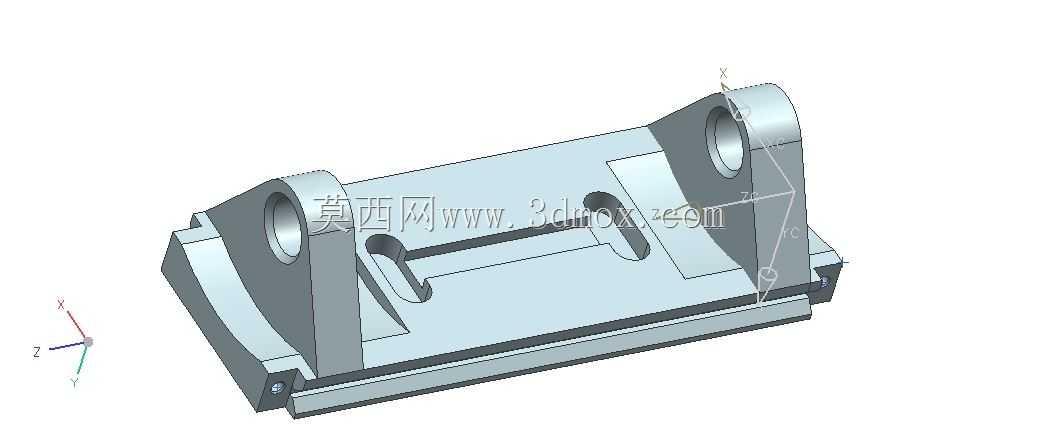

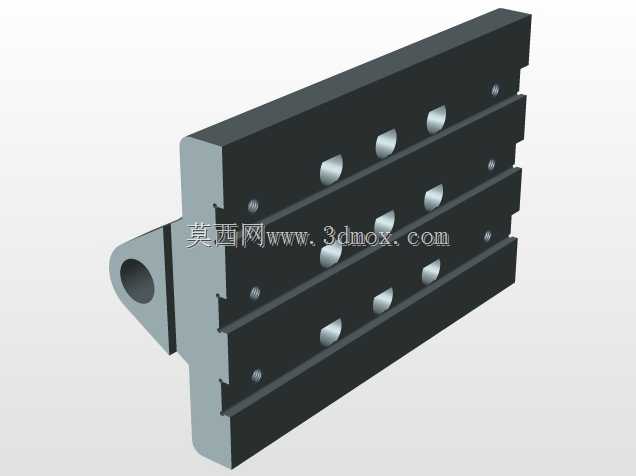

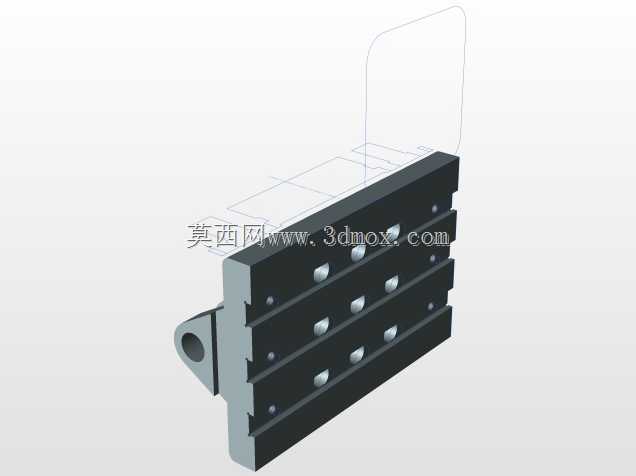

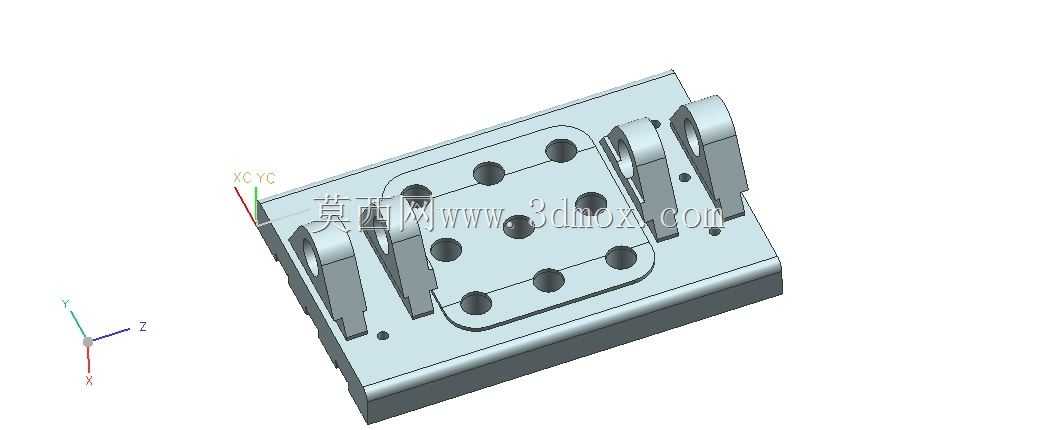

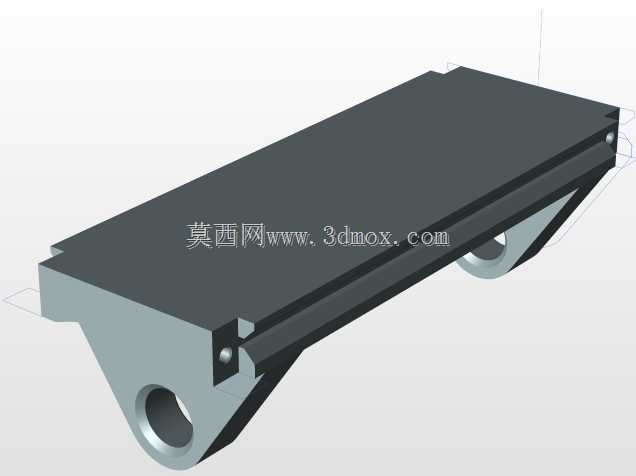

该款可调角度支撑滑台机构，主要面向精密装配、光学检测工位、小型工件加工定位、实验工装搭建等场景使用，能够为工位上的待加工、待检测工件提供稳定的角度倾斜支撑与水平方向的滑移调节能力，解决常规固定工装无法适配多规格工件姿态调整需求的痛点，在小负载精密作业场景中可替代多组定制固定工装，大幅压缩工位换型的调整周期。从功能特性来看，机构分为上下两个功能模块，上部为带T型槽的滑移载台，台面上的通槽可直接配合T型螺栓快速装夹各类工装夹具、工件定位块，无需在台板上额外打孔加工，载台可沿自身长度方向实现平稳的直线滑移，满足工件水平方向的位置微调需求；下部为剪叉式角度调节支撑结构，通过侧方的调节螺杆带动剪叉臂的开合角度变化，从而实现上部载台的倾斜角度连续可调，调节过程中剪叉臂双侧同步联动，不会出现载台偏摆、卡滞的问题，角度调整到位后可通过锁紧结构锁死当前姿态，保证作业过程中载台不会出现位移松脱。在设计思路上，整体采用对称式结构布局，剪叉支撑臂的铰接点均做了同轴度公差约束，避免调节过程中出现运动干涉，底座部分预留了阵列式安装孔，可直接固定在光学平台、流水线工位台、机床工作台面上，安装边界清晰，无需额外制作转接板即可完成部署；上部载台的滑移面做了耐磨处理，长期往复调节也不会出现磨损间隙，保证定位精度的长期稳定。从安装尺寸边界来看，底座的长宽尺寸适配常规小型工位的安装空间，整体收拢后的高度较低，不会占用过多垂直方向的作业空间，最大倾斜角度可覆盖常规检测、装配作业的常用倾角范围，载台的T型槽规格适配行业通用的装夹螺栓，能够直接兼容现有工位的各类装夹配件，无需额外采购配套装夹零件。该机构整体结构紧凑，调节操作便捷，无需额外辅助工具即可完成角度与位置的调整，锁紧后刚性充足，可承受小负载作业下的切削力、检测接触力，不会出现姿态偏移，非常适合小批量多品种的柔性生产工位使用，能够有效降低工装定制成本，提升工位的适配能力。
