慢走丝设备用ROBOFIL长体导向导轨

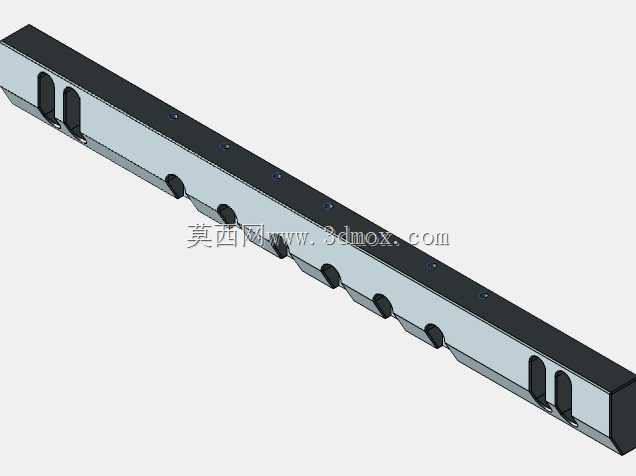

这款长体导轨主要适配ROBOFIL系列慢走丝线切割设备，作为机床运动轴系的核心导向承载部件，直接决定电极丝运行平台的直线运动精度与重复定位稳定性，在精密模具加工、高精度五金零件线切割工序中承担关键的运动导向作用。慢走丝加工过程中，搭载上下导丝机构的运动座需要沿固定轨迹做长行程往复移动，这款导轨的安装基面与设备床身的安装槽完全匹配，安装时通过沿导轨长度方向均匀分布的沉头孔完成锁紧固定，沉头孔的孔位间距经过严格公差校核，可避免安装时产生附加装配应力，防止导轨长期使用后出现形变偏移。导轨主体采用分段式结构设计，上部为高硬度耐磨合金钢材质的导向基准面，经过精磨与表面硬化处理，表面粗糙度控制在极低水平，可降低运动滑块往复运行时的摩擦损耗，延长导轨整体使用寿命；下部为轻量化的基体结构，在保证整体刚性的前提下降低了长行程导轨的自重，减少床身安装基面的承载负担。导轨两端设计有定位止口结构，可与床身端部的限位挡块精准配合，确定运动轴的行程极限位置，防止运动座超程脱轨。沿导轨侧面均匀分布的让位槽结构，一方面可避让运动座上附带的管线、检测元件安装位，避免运动过程中出现干涉剐蹭，另一方面可容纳导轨运行过程中积存的少量切削液与加工碎屑，减少杂物进入导向配合面造成的磨损卡滞。从安装边界来看，这款导轨的截面尺寸经过优化，安装后突出床身基面的高度经过严格控制，不会与慢走丝设备的工作液槽盖板、走丝管线排布空间产生冲突，长度方向可覆盖慢走丝设备的全行程加工范围，满足大尺寸模具、长条形精密零件的全行程加工导向需求。设计过程中针对长导轨常见的挠度形变问题，通过截面惯性矩优化，在不增加整体重量的前提下提升了导轨的抗弯刚性，即使在满行程负载运行状态下，导轨中部的形变量也能控制在微米级，保证全行程范围内的导向精度一致性，避免加工零件出现直线度超差、尺寸精度不稳定的问题。导轨上的安装孔同时兼容定位销孔的配合要求，安装时可先通过定位销完成导轨的直线度找正，再锁紧固定螺栓，大幅降低现场装配的调校难度，保证装配后的导轨直线度符合精密机床的装配精度要求。
