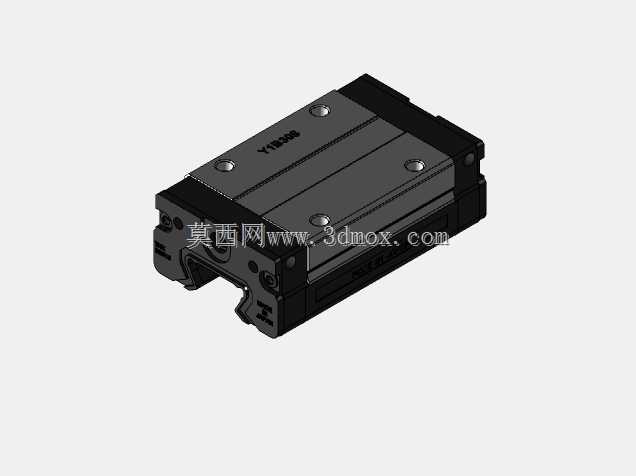

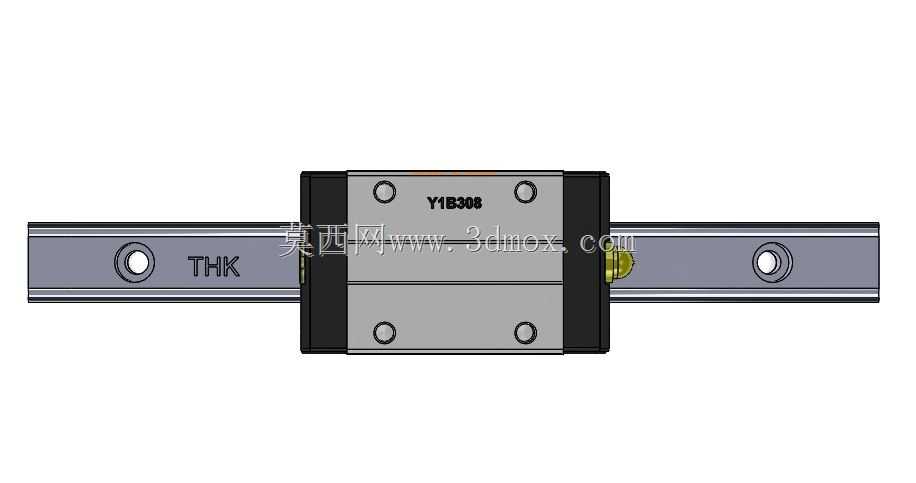

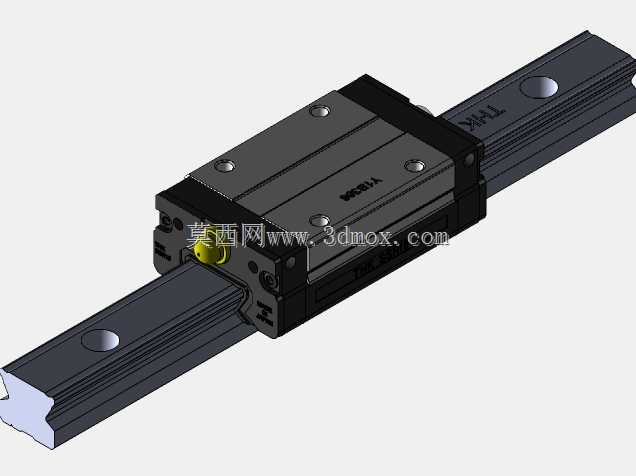

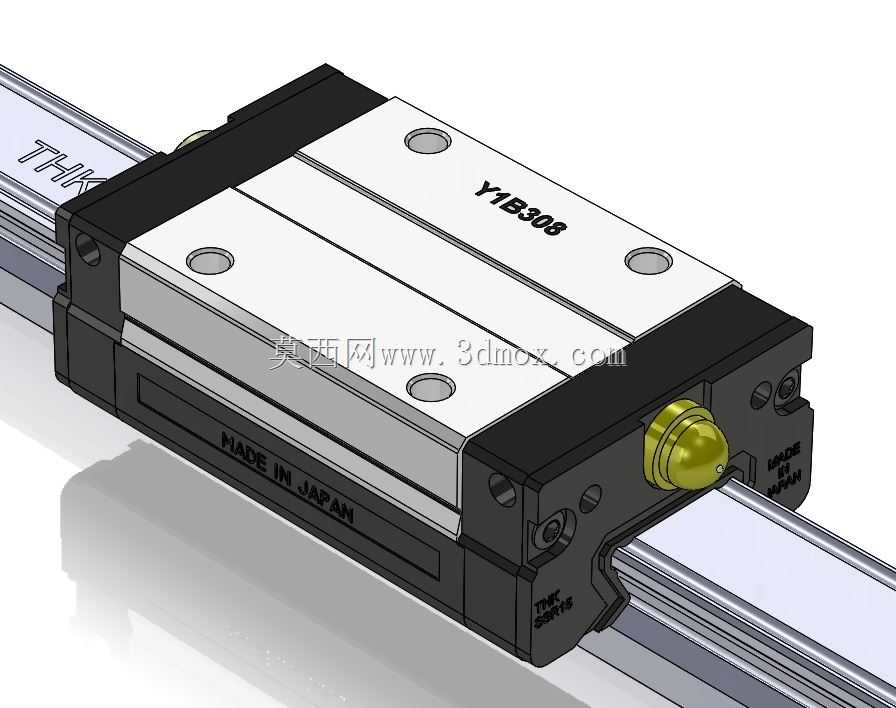

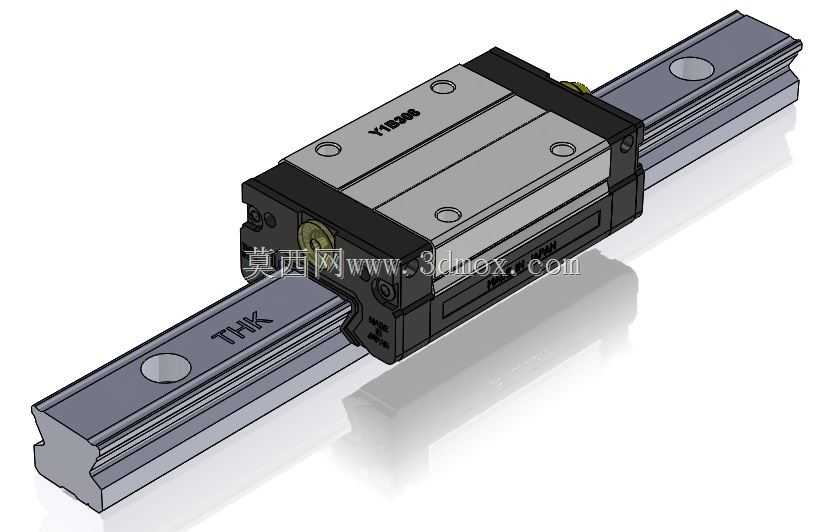

SSR15型THK直线导轨滑块组件

这款SSR15规格的直线导轨滑块组件，是精密线性传动场景中应用极为广泛的核心导向部件，在各类需要高精度直线往复运动的设备中承担着核心导向与负载承载作用。从实际应用场景来看，这类导轨常被部署在精密检测设备的位移平台、小型自动化装配工位的滑台、3C产品加工的进给机构、桌面型数控加工设备的运动轴系，以及半导体封装设备的短行程传动单元中，能够在有限的安装空间内提供稳定的高精度直线运动支撑。

从产品功能特性来看，该款导轨采用滚珠滚动接触的传动结构，相比传统滑动导轨大幅降低了运动摩擦阻力，即使在微进给工况下也不会出现爬行现象，能够实现微米级的进给精度；滑块内部集成了滚珠循环回路，配合导轨滚道的精密磨削加工，可同时承受径向载荷、反径向载荷以及一定程度的倾覆力矩，在单根导轨搭配单滑块的紧凑布局下，也能保障运动过程的稳定性，不会出现侧向偏移或卡滞问题。滑块端部设置的密封结构能够有效阻挡加工环境中的切屑、粉尘进入滑块内部滚道，延长内部滚珠与保持架的使用寿命，适配多数普通工业车间的使用环境。

从设计思路层面，该款导轨遵循紧凑化、高刚性的设计原则，SSR系列本身属于低组装型直线导轨，整体滑块厚度控制在较小的尺寸范围内，能够有效降低安装所需的垂直方向空间占用，适配对设备整体体积有严格限制的紧凑型设备设计需求。导轨本体采用高碳铬轴承钢材质，经过整体淬火与精密磨削加工，滚道表面硬度均匀，能够长期承受往复运动的接触应力而不易出现磨损变形；滑块本体同样采用合金钢材质加工，安装孔位采用标准化的沉孔设计，能够直接通过内六角螺栓实现与运动负载台的刚性连接，安装过程无需额外定制转接件。

从外形尺寸与安装边界来看，该款SSR15导轨的滑块宽度、安装孔间距均遵循行业通用的尺寸标准，导轨宽度为15mm规格，可根据实际行程需求裁切对应长度，导轨上的安装沉孔按照固定间距排布，能够直接与设备基座上的预设螺纹孔匹配安装；滑块上的四个安装沉孔位置对称分布，安装时只需保证滑块端面与运动方向垂直，即可获得良好的运动精度，无需复杂的预紧调整工序，常规装配条件下就能达到出厂预设的运动顺畅度与精度表现。在实际设备装配中，该款导轨既可以单根使用承担轻载导向，也可以成对平行布置承担更大负载与更高抗倾覆要求的传动场景，适配不同负载等级的设备设计需求。
