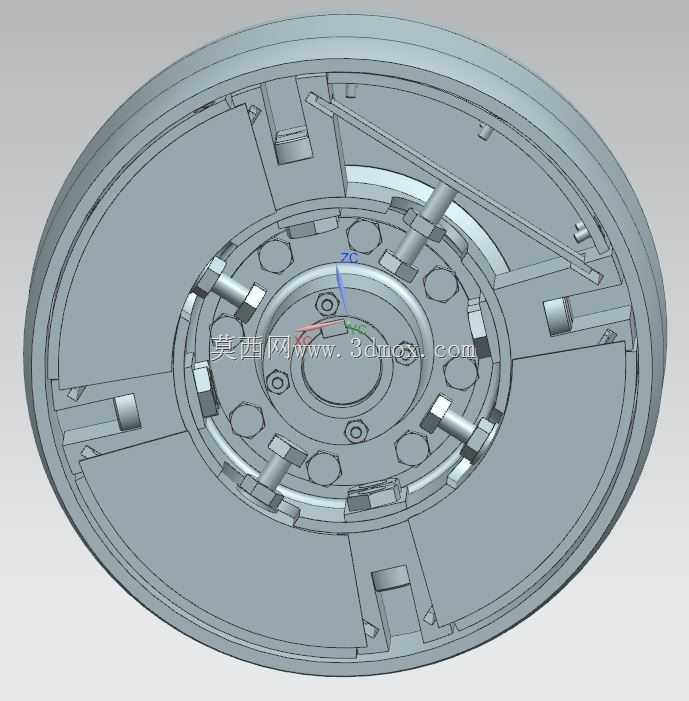

车用离心离合器内部装配结构展示

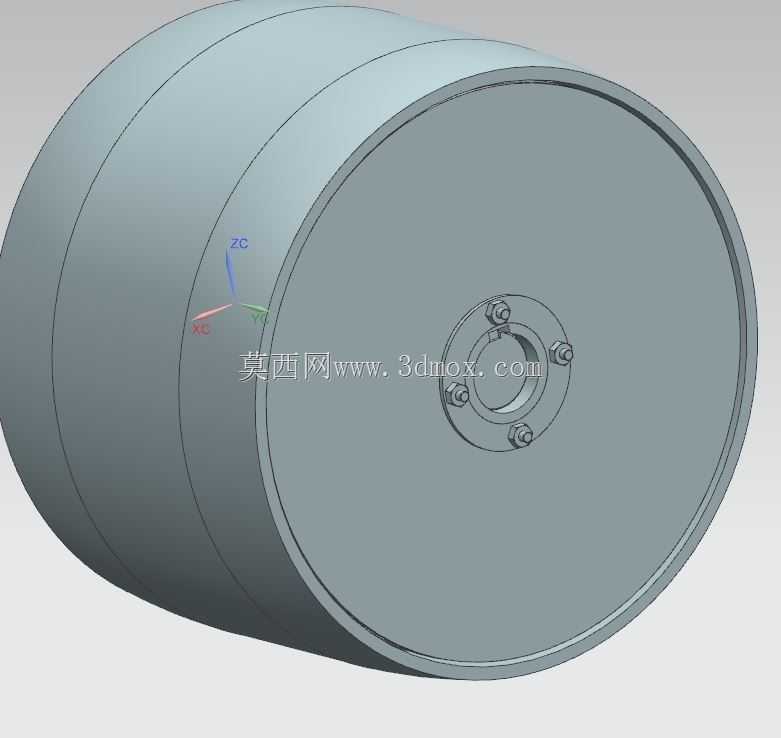

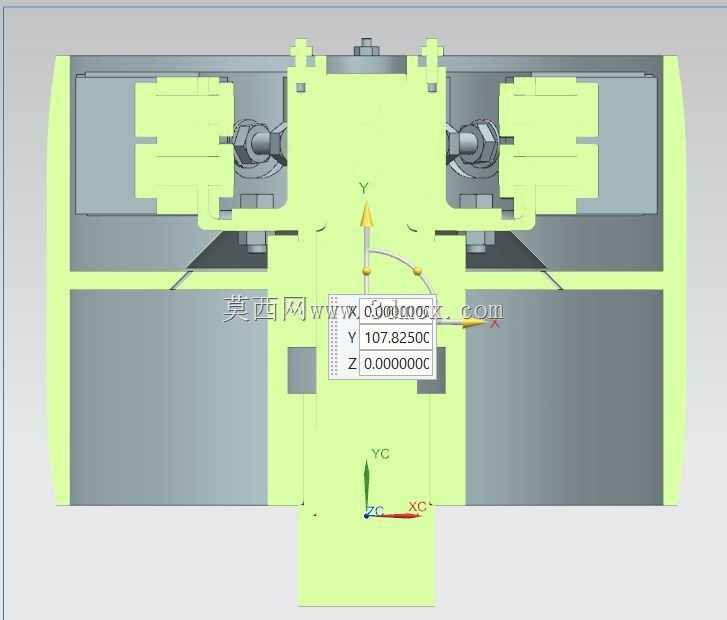

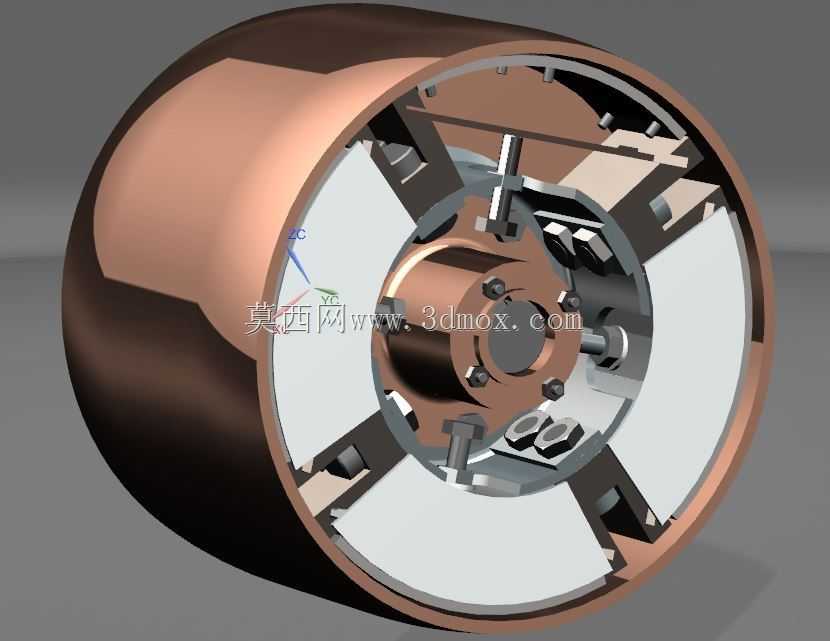

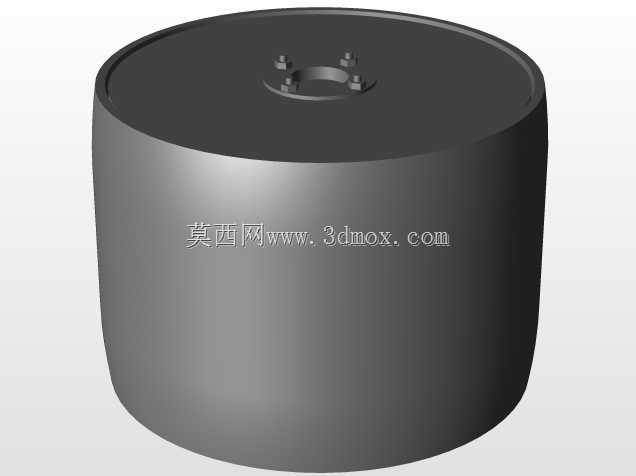

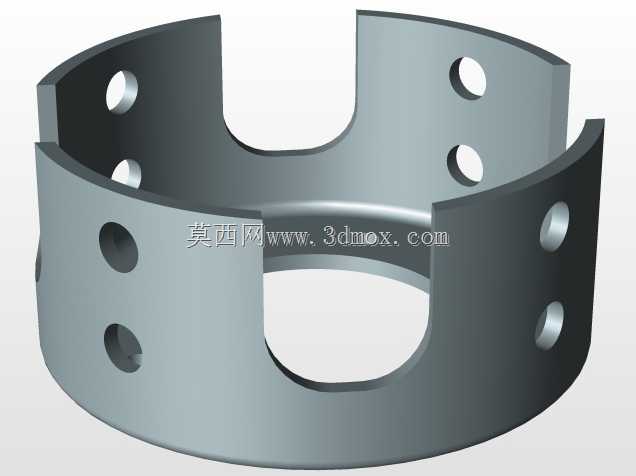

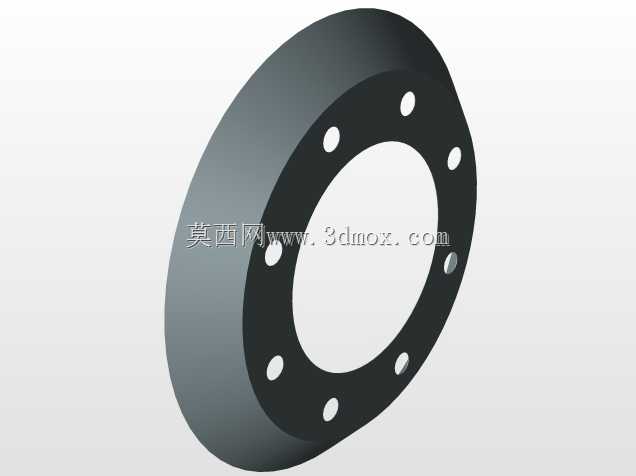

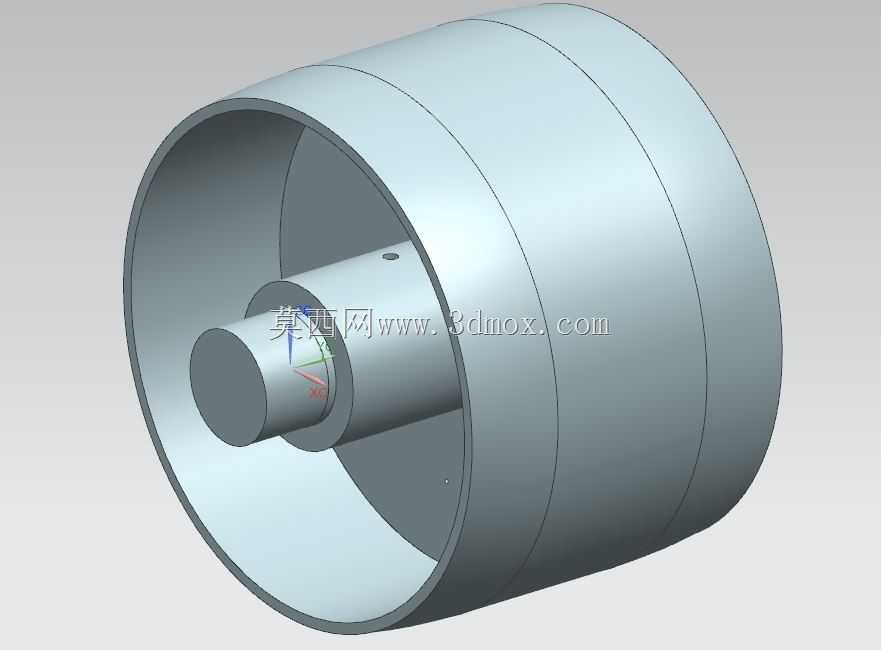

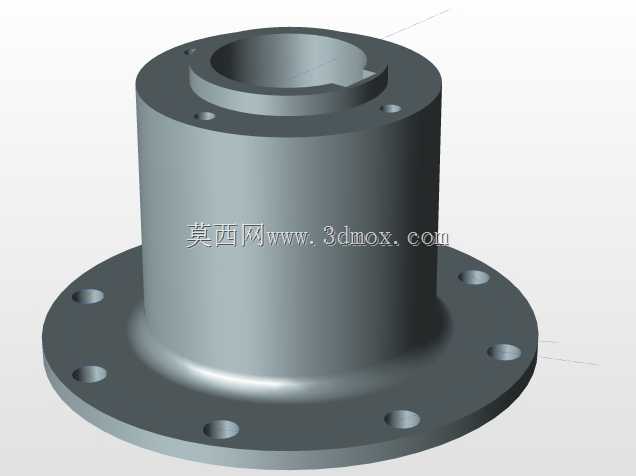

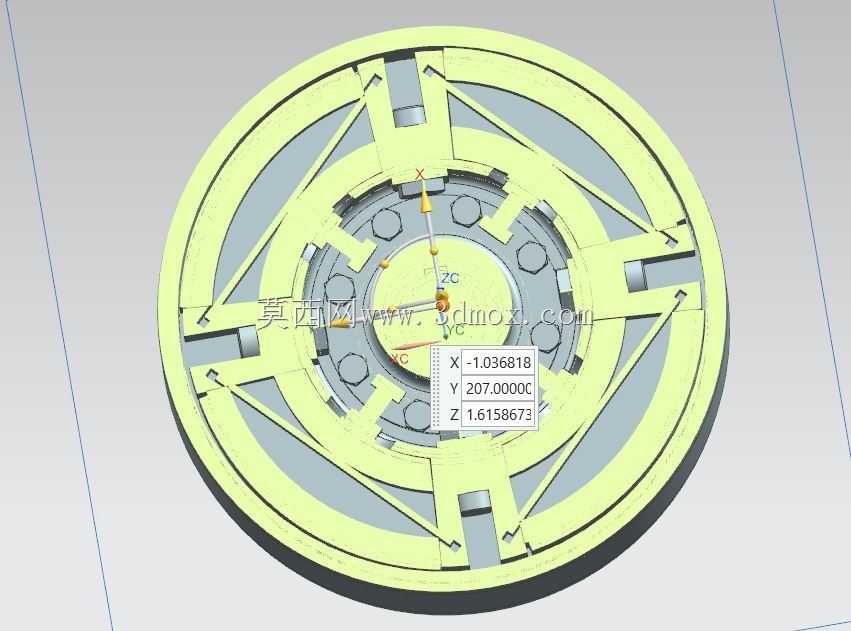

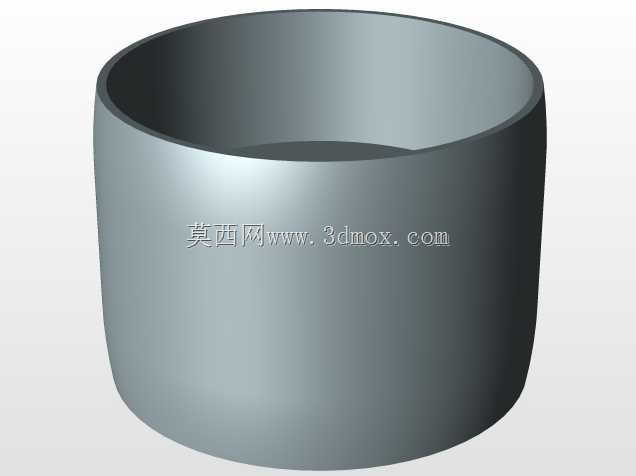

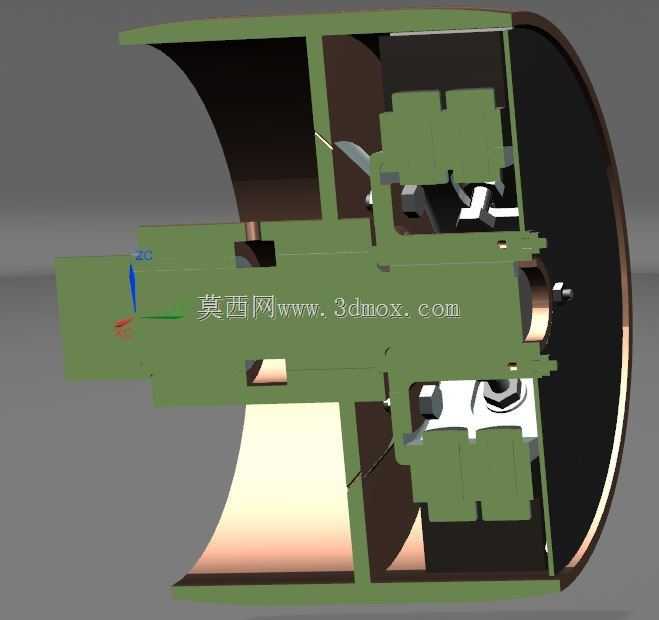

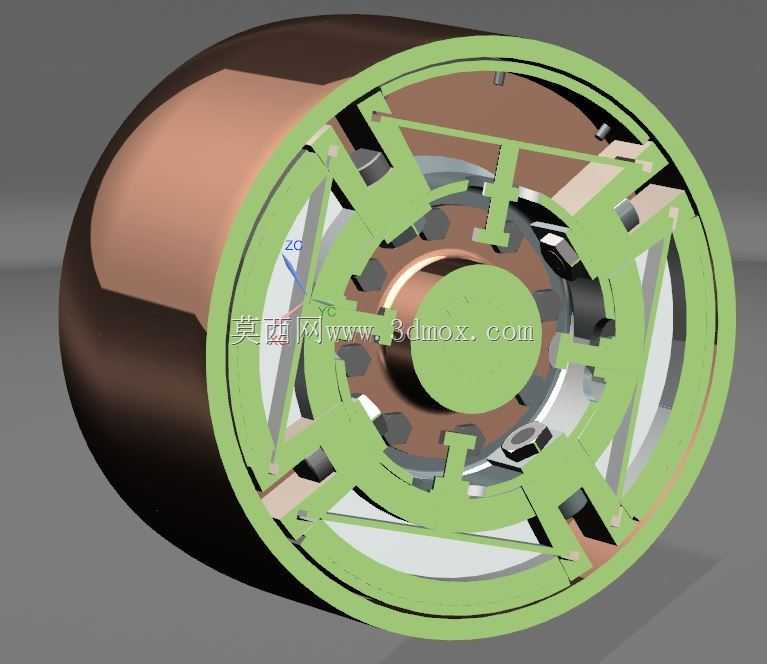

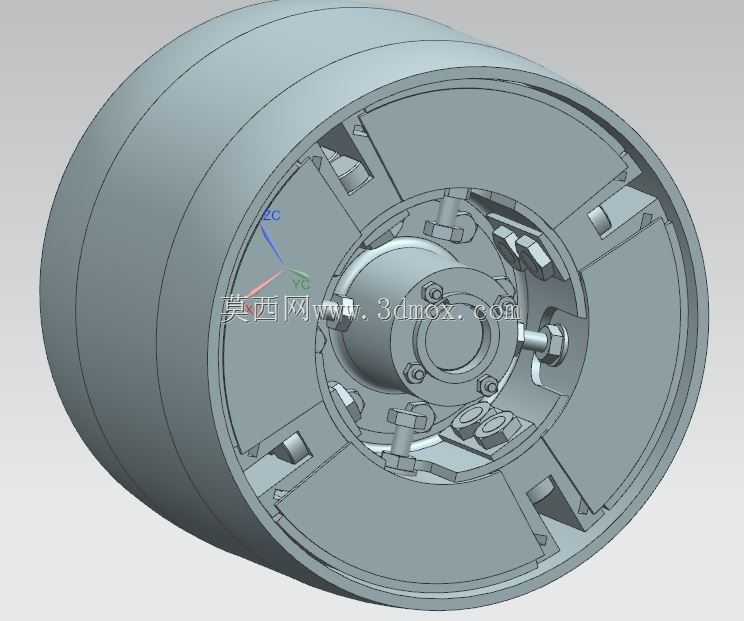

这款离心离合器主要适配小排量乘用车辆与轻型特种作业车辆的动力传输场景，在车辆起步、低速工况切换过程中承担动力接合与切断的核心作用，无需额外操控机构即可随发动机转速变化自动完成传动状态切换，能大幅降低驾驶操作强度，也能减少传动系统在转速突变时受到的冲击载荷。从结构设计来看，整体采用鼓式壳体包覆内部离心块组件的布局，外壳体作为动力输出端的连接载体，内壁加工有均匀的摩擦面，与离心块外侧的摩擦衬片形成摩擦副，设计时充分考虑了摩擦副的接触面积占比，保证动力传递过程中压强分布均匀，避免局部过度磨损导致的寿命骤降。内部的离心块通过销轴铰接在与输入轴连接的中心支架上，每个离心块与支架之间设置有复位弹簧，弹簧的刚度参数经过多轮匹配，确保在输入转速达到设定接合阈值时，离心块产生的离心力能够克服弹簧预紧力向外张开，与壳体内壁平稳贴合，而当转速回落至阈值以下时，弹簧能够快速拉动离心块回位，切断动力传输，避免低速工况下动力拖滞。中心支架与输入轴的连接采用花键配合结构，安装时需要保证花键的同轴度公差控制在0.02mm以内，避免高速转动时出现偏心振动，支架上的销轴孔位置度经过严格校核，保证多个离心块在动作时同步性偏差不超过0.5mm，防止接合过程中出现偏磨、抖动问题。安装边界方面，整体壳体为圆柱形结构，径向最大尺寸适配常规车型离合器舱的安装空间，轴向长度预留了与输入轴、输出法兰连接的足够余量，壳体端部设置有均匀分布的连接螺栓孔，可直接与动力输出端的法兰盘对接，不需要额外设计转接结构。在实际应用中，这类离心离合器还常被用于小型通用动力设备、园林机械的传动系统中，依靠自动离合的特性简化设备操控逻辑，设计时针对不同应用场景的转速阈值，可以通过调整复位弹簧的预紧力、离心块的质量参数来适配，不需要大幅改动整体结构框架，具备较强的场景适配性。摩擦衬片的材料选用耐高温耐磨的复合材料，能够承受频繁接合过程中产生的瞬时高温，避免长时间半联动状态下出现摩擦材料烧蚀失效的问题，内部的转动部件都做了动平衡校正，保证在最高工作转速下运转平稳，不会给整机带来额外的振动负荷。
