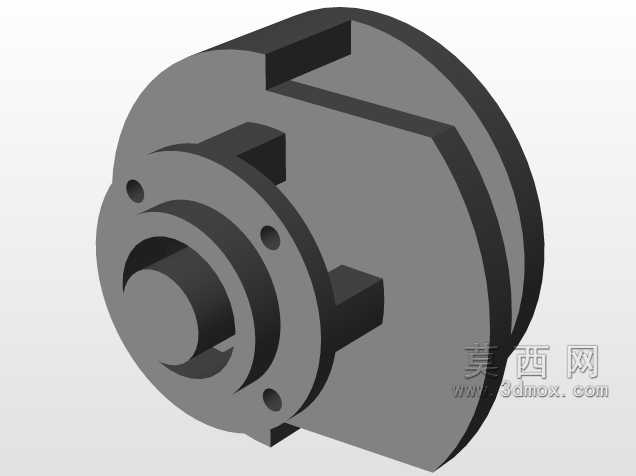

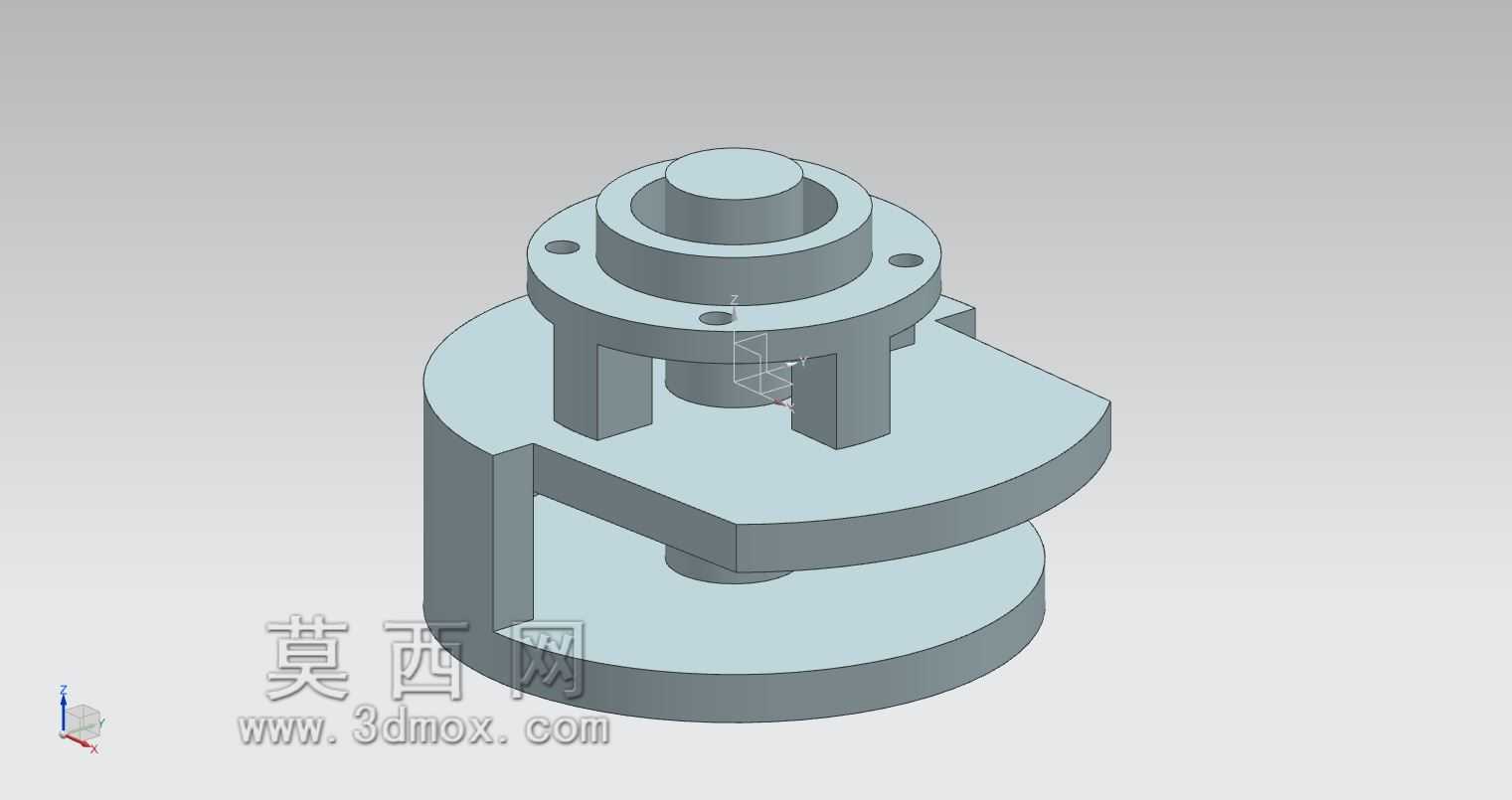

带法兰定位凸台的偏心回转支撑构件

这类带法兰定位凸台的偏心回转支撑构件，常应用在轻工包装设备的间歇送料工位、小型工装夹具的角度偏转模块，以及非标自动化设备的凸轮联动单元中，作为核心的回转传动衔接部件，承担着定轴转动、偏心位移输出、上部功能组件承载的多重作用。从实际工况适配来看，构件下部的圆盘基座是主要的安装基准面，安装时需贴合设备安装板的加工平面，通过法兰盘上均匀分布的四个通孔完成螺栓锁紧，安装孔的分布圆直径需与设备预装位的螺孔位置完全匹配，避免安装后出现偏心距偏差导致的传动卡滞。上部的同轴凸台是功能组件的装配定位面，其外径公差需控制在h7级别，与配套的转动套、摆臂内孔形成间隙配合，保证转动过程中无径向窜动，凸台中心的盲孔可用于穿装定位销或者通入润滑脂，为转动副提供持续的润滑介质通道。中间的偏心扇形台是整个构件的功能核心，其偏心距参数直接决定了联动部件的往复行程范围，设计时需根据配套机构的动作行程要求，反复校核偏心量与扇形台的弧面角度，避免转动过程中与周边固定构件发生运动干涉，扇形台的侧面预留的凸块结构，可用于安装触发感应片，配合设备上的接近开关完成转动原点、极限工位的信号检测。设计过程中，首先要确定下部基座的直径与厚度，需根据上部承载的组件重量、转动时的径向载荷计算基座的抗弯截面系数，保证高速转动时基座不会出现形变，法兰盘上的安装孔需做沉头处理，避免螺栓锁紧后螺帽突出平面影响其他组件的安装空间。中间的支撑筋连接法兰盘与下部偏心台，筋板的厚度需根据传动扭矩核算，避免扭矩传递过程中筋板出现断裂，筋板的分布位置需避开扇形台的运动轨迹，同时要兼顾铸造或者机加工时的工艺可行性，避免出现壁厚不均导致的加工变形。上部凸台的高度需根据配套转动件的装配深度确定，凸台顶端需做倒角处理，方便装配时引导配套零件快速套入，法兰盘与基座、凸台的衔接位置需做圆角过渡，减少应力集中现象，提升构件的抗疲劳强度。从安装边界来看，构件整体的最大回转半径由下部偏心扇形台的外边缘决定，安装时需在设备安装板上预留足够的转动避让空间，周边的管线、其他固定构件需与构件的最大回转轮廓保持至少3mm的安全间隙，避免转动过程中出现刮碰。构件的材质常选用45号钢或者铝合金，根据使用工况选择对应的表面处理方式，重载工况下做调质处理提升整体强度，轻载高速工况下做硬质阳极氧化处理降低表面摩擦系数，转动配合面需做精车加工，表面粗糙度控制在Ra1.6以内，保证转动的顺畅性。实际装配时，需先将下部基座固定在设备转轴上，通过百分表打表检测上部凸台的径向跳动量，跳动误差需控制在0.02mm以内，再依次装配上部的摆臂、检测组件，手动盘车转动构件，检查整个转动行程内是否存在卡滞点，确认无干涉后再锁紧所有固定螺栓。这类构件相比常规的同轴回转零件，最大的特点是通过偏心结构直接将回转运动转化为指定行程的往复摆动，不需要额外搭配凸轮连杆机构，能够大幅缩减设备的整体安装空间，在小型非标设备的紧凑化设计中应用十分广泛，设计时需重点关注偏心距的精度、各配合面的形位公差，以及整体结构的动平衡性能，避免高速转动时出现振动异响。
