叉型带铰座安装支座结构设计

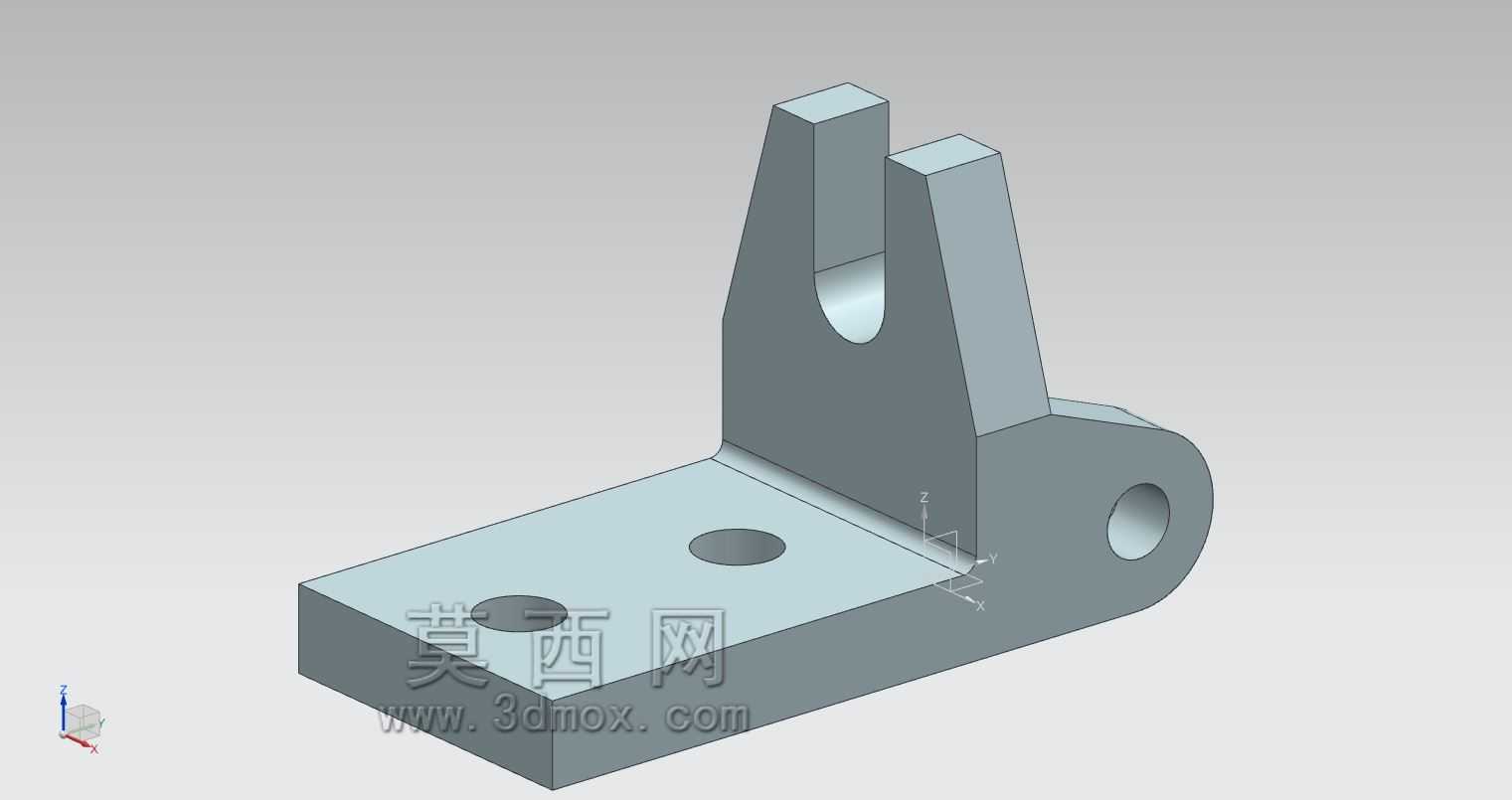

该零件属于设备支撑连接类的基础结构件，在各类轻工输送设备、小型工装夹具、非标自动化工作站的连杆传动末端应用十分广泛，主要承担相邻运动部件的铰接承载与基座固定功能，是实现摆动类动作传递的核心衔接零件。从结构布局来看，零件整体分为底部安装基板、中部立板支撑段、上部叉型铰接段、侧部单耳铰孔段四个功能区域，各区域之间采用大圆角过渡处理，避免应力集中导致的疲劳失效，符合重载支撑类零件的结构设计准则。底部安装基板为矩形平板结构，板面上开设两个同轴度公差控制在0.1mm以内的通孔，用于穿装内六角圆柱头螺钉，可直接固定在铝型材框架或钢制安装平台上，基板底面设计为全平面结构，平面度公差要求不超过0.05mm，保证安装后与基准面完全贴合，不会出现安装翘曲导致的受力偏载问题。中部立板为变截面支撑结构，从基板位置向上逐步收窄，既保证了上部叉型结构的支撑刚度，又尽可能减少了零件整体重量，降低材料消耗，立板与基板、上部叉段的连接位置均设置了R3-R5的铸造或加工圆角，避免直角位置在交变载荷下出现裂纹。上部叉型开口段的开口宽度根据配套铰接销轴的直径匹配设计，开口内侧底部设置半圆让位槽，避免销轴转动时与槽底发生剐蹭，叉型的两个侧壁厚度保持一致，保证受力时两侧载荷均匀分配，不会出现单侧偏磨的问题。侧部伸出的单耳铰孔段与上部叉型开口呈垂直空间布局，铰孔内可安装自润滑铜套或滚针轴承，用于连接垂直方向的摆动连杆，实现两个正交方向的动作衔接，铰孔的端面与孔轴线的垂直度公差控制在0.08mm以内，保证销轴安装后不会出现卡滞。设计过程中优先考虑了零件的加工工艺性，若采用45号钢作为毛坯材料，可直接选用方钢铣削成型，所有安装孔、铰孔均可在三轴加工中心上一次装夹完成加工，无需二次翻面找正，有效降低加工成本；若采用批量生产，也可选用熔模铸造工艺制作毛坯，仅对安装面、铰孔位置进行精加工，进一步压缩生产周期。安装边界方面，底部基板的长度与宽度尺寸根据配套螺栓的间距预留了足够的扳手操作空间，安装时无需额外加工让位槽即可完成螺钉锁紧，上部叉型开口的深度预留了2mm的轴向窜动间隙，避免铰接部件受热膨胀后出现卡滞，侧部铰孔的外圆端面与相邻部件的最小间隙控制在1.5mm以上，防止运动过程中发生干涉。实际应用中，该类支座常配套于小型气动摆杆机构、物料分拣挡停机构、工装夹具的压紧臂连接位置，能够承受径向10kN以内的静载荷，以及3kN以内的交变摆动载荷，正常工况下使用寿命可达8000小时以上。结构设计时特意将受力方向的材料厚度做了针对性加强，非受力区域做了减重挖除处理，在保证整体刚度满足使用要求的前提下，零件整体重量比同载荷等级的实心支座降低了27%左右。铰孔位置的表面粗糙度要求控制在Ra1.6以内，保证与铜套配合时的装配精度，安装面的表面粗糙度要求为Ra3.2，满足普通安装场景的贴合度要求，其余非配合面的粗糙度要求为Ra6.3，无需额外精加工处理。
