汽车传动系统用叉型连接皮带固定座结构

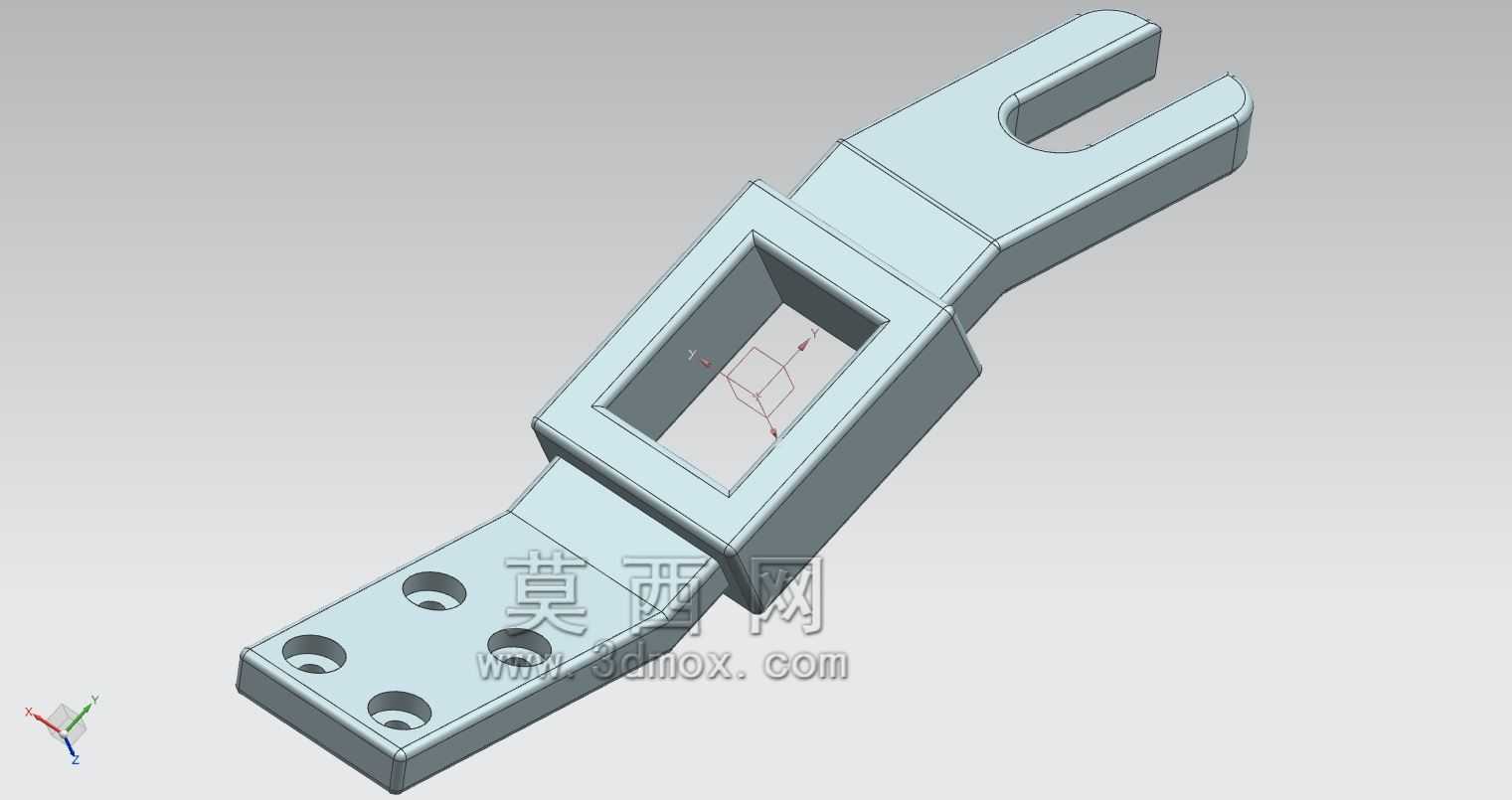

　　在汽车前端附件传动轮系的布局中，这类叉型连接结构的皮带固定座，主要承担皮带张紧端的连接限位、附属安装基座的承载作用，区别于常规一体式铸造的皮带张紧支架，该结构采用分段式功能区划分，能更好适配轮系布置空间局促、安装面存在角度偏差的装配场景。从实际装车工况来看，这类固定座多布置在发动机缸体侧方的附属安装位，一端通过叉型开口与张紧调节臂的销轴配合，实现张紧行程的摆动导向，中间的方形镂空腔体既可以容纳张紧弹簧的端部定位座，也能为线束卡扣、小型传感器的固定预留安装空间，底部带四个安装孔的法兰面则直接与缸体或附属支架的安装面贴合，完成整个构件的刚性固定。

　　设计阶段首先要明确的是安装边界的约束：底部安装法兰的孔位需要匹配发动机侧安装凸台的现有螺纹孔位置，孔间距公差控制在±0.1mm范围内，避免装配时出现孔位错位无法穿装螺栓的问题；法兰面的平面度要求达到0.05mm，保证装配后结合面无缝隙，避免发动机运行过程中振动导致固定螺栓松动。中间的方形腔体采用通腔设计，一方面是为了降低整个构件的自重，减少发动机附属件的整体重量贡献，另一方面也能在张紧机构动作时，避免腔体内部积存泥沙、油污，降低构件锈蚀卡滞的风险，腔体的内壁厚度根据受力仿真结果设置为均匀3mm，既满足侧向受力的强度要求，也不会出现壁厚过大导致的铸造缺陷。

　　上端的叉型开口结构是整个构件的核心功能区，开口的宽度尺寸需要匹配连接销轴的直径，配合间隙控制在0.05-0.12mm之间，间隙过小会导致摆动过程中卡滞，无法顺畅实现张紧度的自适应调节，间隙过大则会出现张紧臂晃动，导致皮带运行过程中出现偏磨、异响的问题。叉型端部做了圆角过渡处理，避免装配过程中锐边划伤销轴表面的防锈涂层，同时也能减少应力集中，在发动机长期振动工况下，避免叉型根部出现疲劳裂纹。

　　从功能特性来看，该结构不需要额外加装辅助定位件，底部法兰面的四个安装孔采用沉孔设计，螺栓装配后头部不会突出法兰表面，避免与周边的皮带、线束发生运动干涉。整个构件的外形轮廓做了拔模斜度处理，适配压铸成型的工艺要求，所有棱边都做了R0.5的倒角处理，既方便生产过程中的脱模，也能避免装配时锐边割伤操作人员。在实际选型适配时，需要注意叉型开口的中心高度与底部安装面的垂直距离，这个尺寸直接决定了张紧臂的初始安装角度，若尺寸偏差超过0.2mm，会导致皮带初始张紧力不符合设计要求，出现皮带打滑或者张紧力过大缩短皮带寿命的问题。

　　不同于普通的平板式固定支架，该结构的功能区采用阶梯式过渡，从底部安装法兰到中间腔体再到上端叉型接头，各段之间采用圆弧过渡连接，过渡段的壁厚保持均匀，避免压铸过程中出现缩孔、缩松的内部缺陷，影响构件的整体强度。在台架验证阶段，这类构件需要通过1000小时的振动耐久测试，在模拟发动机全转速区间的振动工况下，不能出现裂纹、变形，叉型开口的磨损量不能超过0.1mm，保证整个轮系的张紧功能在整车全生命周期内稳定可靠。另外，中间腔体的侧壁预留了小的定位凸点，用于固定张紧弹簧的端部护套，避免弹簧在工作过程中出现窜动，产生异响或者磨损周边构件。底部安装法兰的每个安装孔周边都做了凸台加强，凸台高度2mm，分散螺栓拧紧时的压应力，避免法兰面出现压溃变形，保证装配后的连接刚性。
