环形带定位柱承载基座结构设计

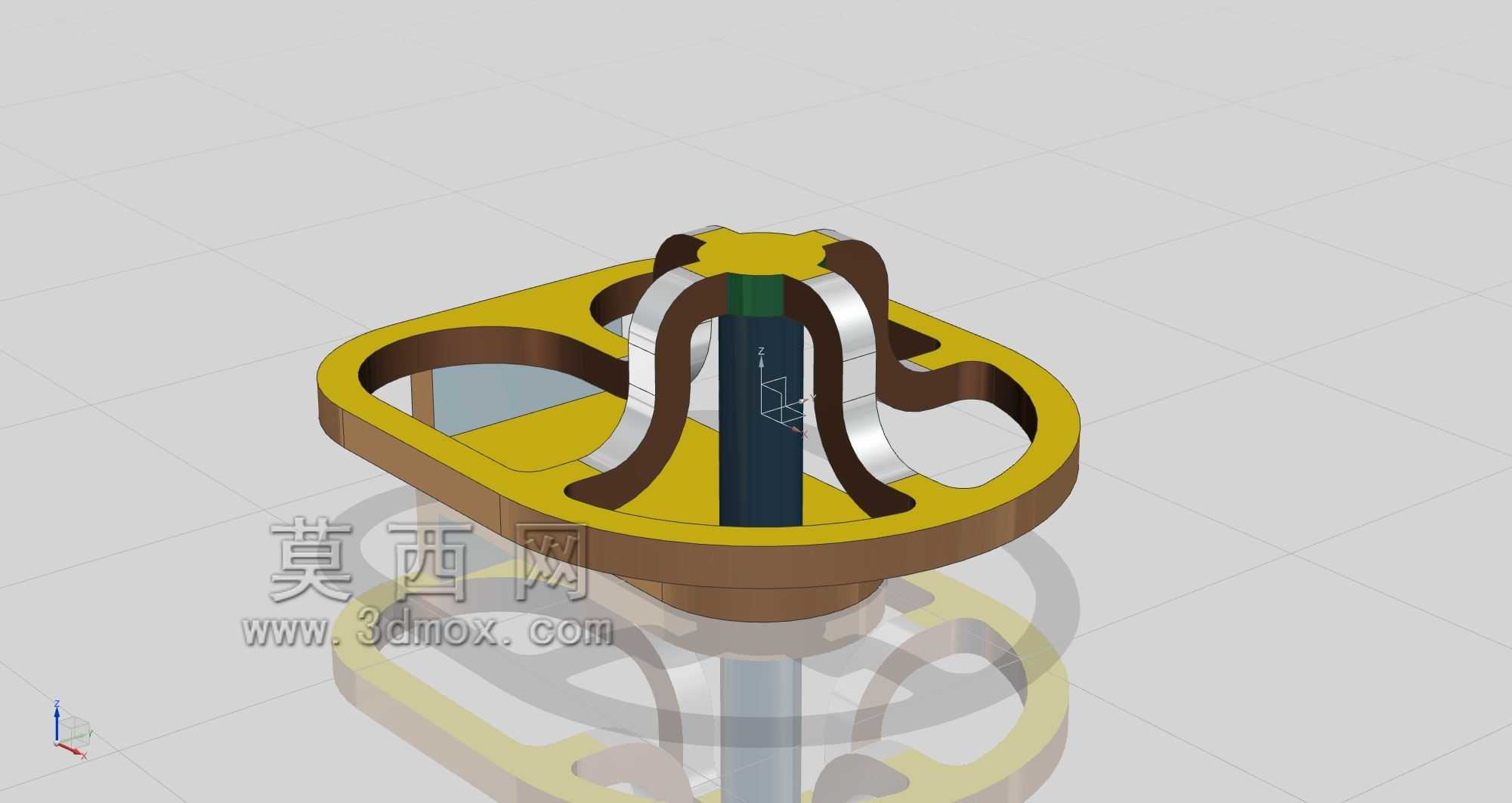

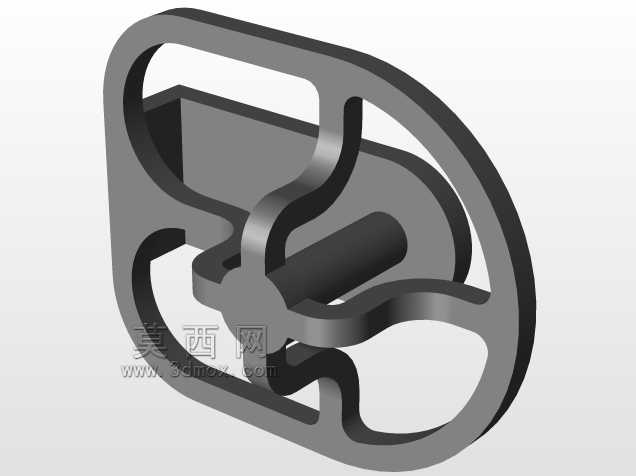

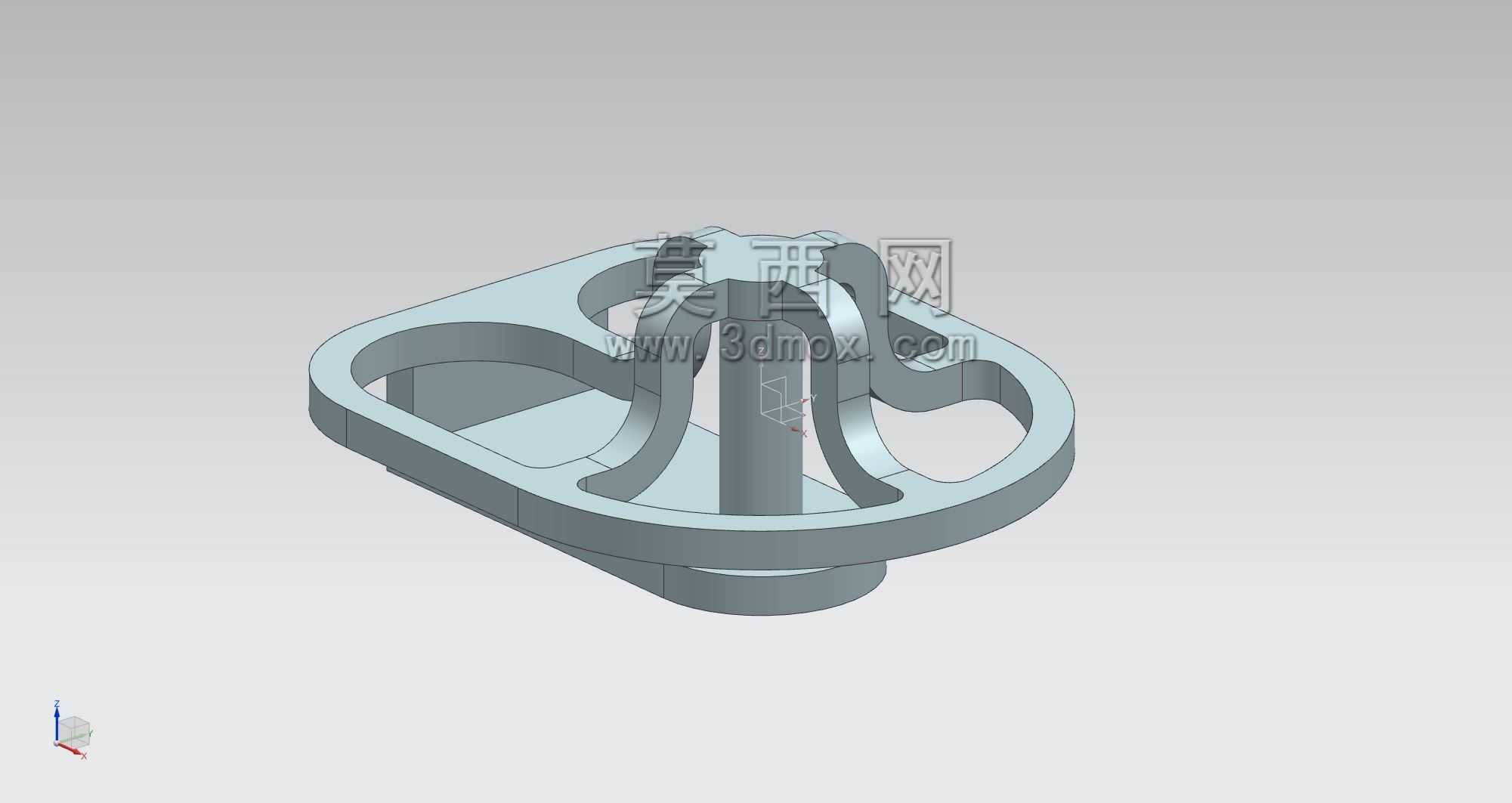

　　在多类轻载装配工位、小型功能模组集成场景中，这类带中心定位柱的环形承载基座是十分常见的衔接构件，它既承担上部功能件的定位约束，也作为下部安装面的载荷传递中介，适配小空间内的紧凑装配需求。从结构形态来看，该构件采用环形外框作为主体承载轮廓，外框边缘做了圆弧过渡处理，没有尖锐棱角，既可以避免装配过程中划伤操作人员，也能减少应力集中带来的结构失效风险，外框的环形内缘预留了足够的避让空间，能够容纳上部组件的走线、弹性复位件或者小型传动杆件，不会出现运动干涉问题。中心位置设置的立式定位柱是整个构件的核心定位基准，柱体采用等截面设计，与上部待安装构件的定位孔采用小间隙配合，装配时可以快速实现径向定位，不需要额外调整对位，柱体顶部做了倒角导向，

　　方便装配时快速导入，降低对位难度。定位柱与环形外框之间通过多组弧形支撑肋连接，支撑肋采用变曲率弧形设计，既可以将中心柱承受的径向载荷均匀分散到整个环形外框上，避免局部应力过大导致柱体歪斜，也能在保证结构强度的前提下减少材料用量，降低构件整体重量。支撑肋之间预留的镂空区域，一方面可以减轻整体重量，另一方面也能作为装配时的操作空间，方便工具伸入拧紧上部组件的固定螺丝，同时镂空结构也便于日常使用中的灰尘、碎屑掉落，不会在基座表面积攒杂物影响装配精度。从安装边界来看，环形外框的底部为整圈平面安装面，平面度控制在较高精度范围内，安装时可以与下部安装基板完全贴合，不需要额外加工调整垫，外框上预留的多个沉头安装孔位沿环形均匀分布，

　　固定螺丝锁紧后受力均匀，不会出现基座翘曲的问题，安装孔的沉头深度经过匹配设计，螺丝锁紧后头部完全沉入沉孔内，不会突出基座表面影响上部组件的放置。这类基座的应用场景十分广泛，在小型检测设备的载物工位中，它可以作为待测工件的定位承载座，中心定位柱穿过工件的中心孔实现快速定位，环形外框支撑工件的外缘，配合检测探头完成尺寸或外观检测；在小型手动装配工装中，它可以作为待装配组件的固定底座，工人将待装件套在中心柱上即可完成定位，双手可以同时操作装配零件，提升装配效率；在民用消费产品的结构中，这类结构也可作为小型旋转摆件的底座，中心柱作为旋转轴的支撑，环形外框承担摆件主体的重量，保证旋转过程平稳无晃动。设计这类构件时，

　　首先要根据上部承载件的重量确定环形外框的截面尺寸，若承载重量偏大，可适当增加外框的壁厚以及支撑肋的厚度，避免长期承重出现形变；其次要根据上部构件的定位孔尺寸确定中心定位柱的直径，配合公差根据使用场景选择，若需要频繁拆装可选择稍大的间隙配合，若需要较高定位精度则选择过渡配合，同时要注意定位柱的有效高度要大于上部定位孔的深度，保证定位完全，不会出现定位不到位的情况；另外要核算安装孔的位置与上部组件固定孔的位置度，避免出现孔位错位无法装配的问题，支撑肋的弧度设计要兼顾载荷传递路径与成型工艺性，若采用注塑成型要保证拔模斜度均匀，若采用金属切削加工则要减少不必要的复杂曲面，降低加工成本。实际使用中，这类基座不需要复杂的维护，仅需定期清理表面积攒的碎屑，检查固定螺丝是否松动即可，由于其结构没有易损运动部件，使用寿命较长，可适配多批次同规格产品的装配或承载需求，针对不同的使用载荷场景，仅需调整对应部位的壁厚与材质，不需要大幅改动整体结构形态，具备较强的通用性。
