金属材质万向节传动连接结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:217368
  • 金属材质万向节传动连接结构设计
  • 金属材质万向节传动连接结构设计
  • 金属材质万向节传动连接结构设计
  • 金属材质万向节传动连接结构设计
  • 金属材质万向节传动连接结构设计
  • 金属材质万向节传动连接结构设计
  • 金属材质万向节传动连接结构设计
  • 金属材质万向节传动连接结构设计
  • 金属材质万向节传动连接结构设计

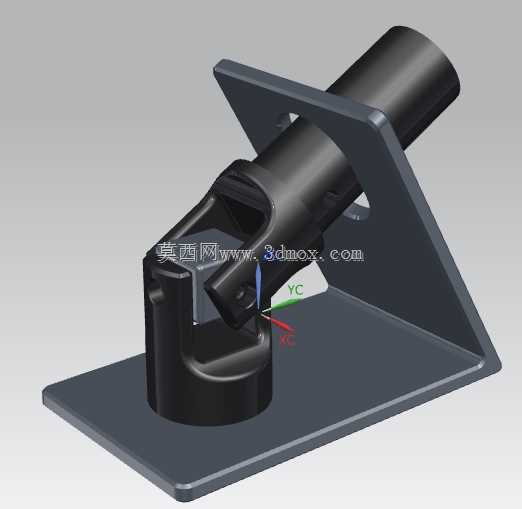

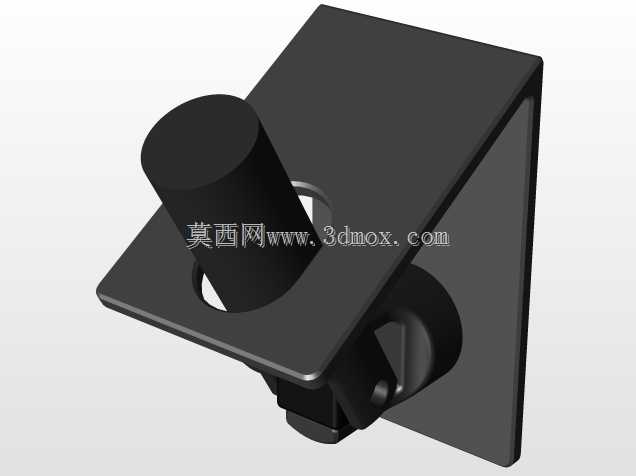

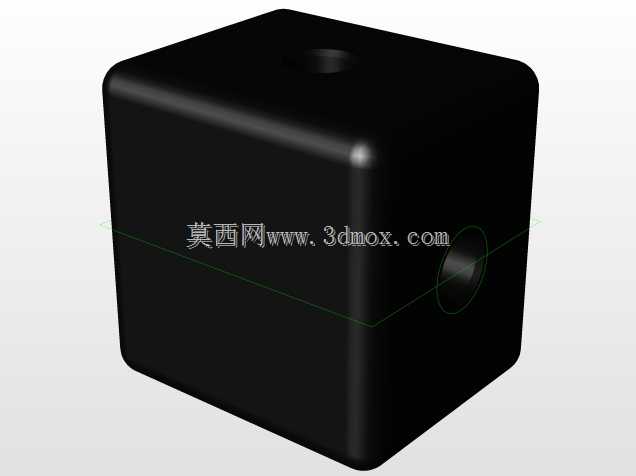

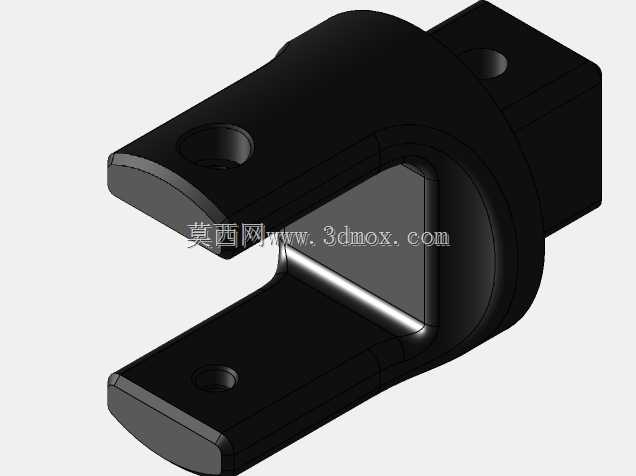

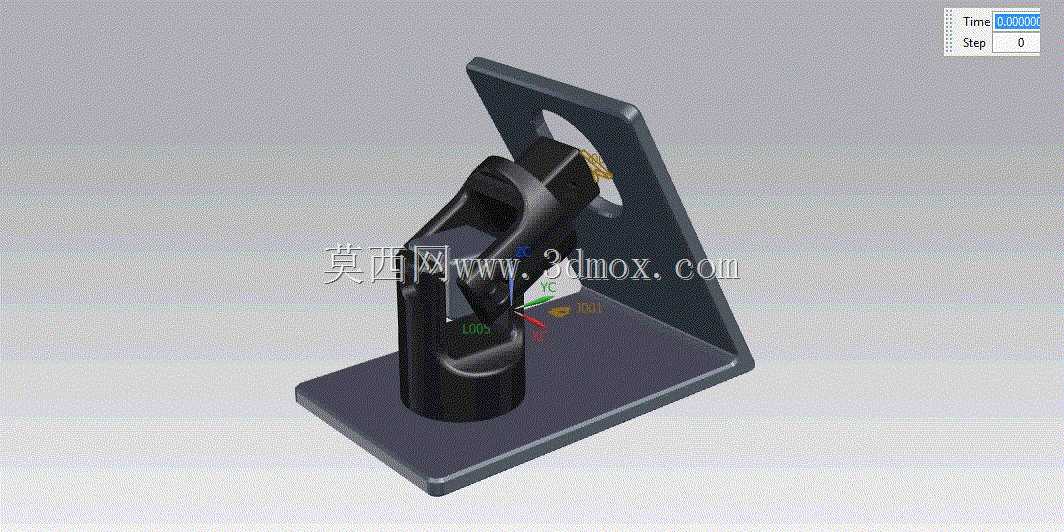

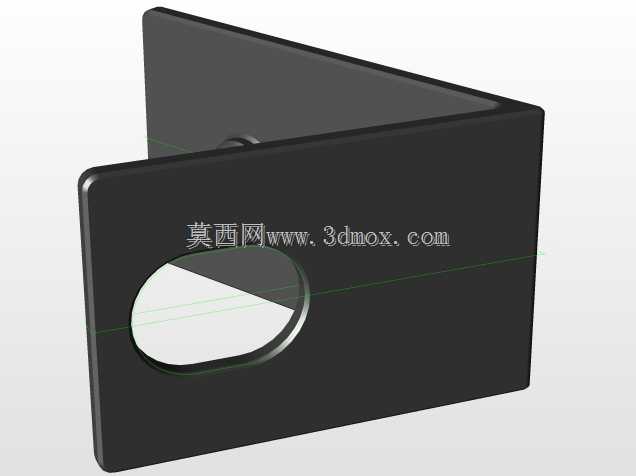

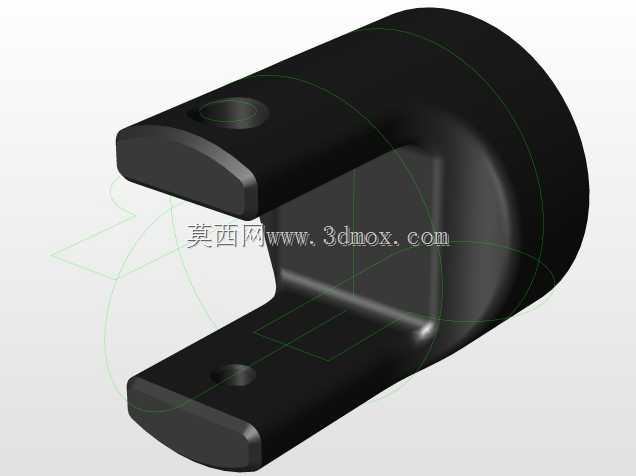

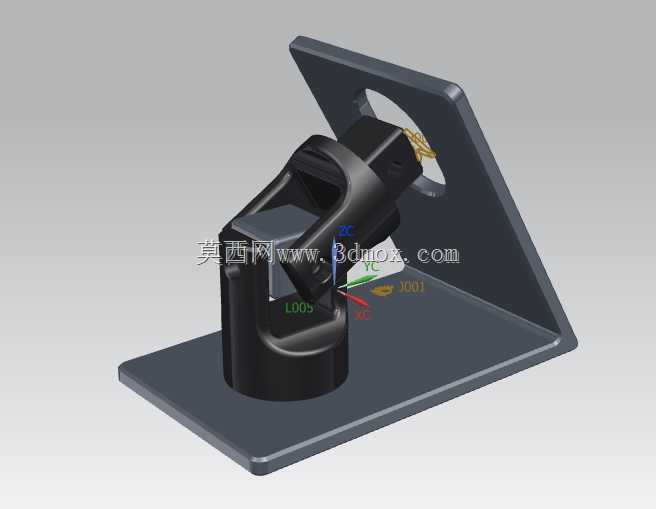

在各类需要变角度传递扭矩的机械传动场景中,万向节是核心的铰接传动部件,这套带安装支座的万向节结构,主要适配两轴轴线不共线、存在轴线夹角偏差的传动工况,常见于工业设备的动力输出端与执行端之间的动力衔接,也可用于非标自动化设备中需要调整传动角度的工位,补偿安装过程中产生的轴系同轴度误差,避免刚性连接带来的轴系憋劲、轴承过早磨损等问题。从结构设计来看,这套万向节采用十字轴式铰接核心结构,主动端与从动端的叉形接头通过十字轴实现多自由度转动,十字轴的轴颈配合面预留了润滑介质存储空间,可在长期运转过程中减少铰接面的摩擦损耗,配套的L型安装支座采用一体化铣削成型结构,底部安装面设置了对称的固定孔位,可直接通过螺栓固定在设备安装基准面上,支座立板的开孔与万向节从动端的连接轴形成转动配合,保证传动过程中输出端的转动稳定性。设计过程中优先考虑了安装边界的适配性,支座底部的安装孔间距按照通用工业安装基准的孔位规范设置,可直接适配多数小型传动设备的安装台面,万向节的摆动角度范围覆盖了常规工业传动所需的±25°夹角调整区间,在最大摆角状态下,叉形接头的运动轨迹不会与支座立板发生运动干涉,所有转动配合面的公差按照中等精度传动要求设定,既保证转动灵活性,又不会因配合间隙过大导致传动回程误差超标。实际应用中,这类万向节可传递中等负载的扭矩,金属材质的构件经过表面硬化处理,可承受频繁正反转带来的冲击载荷,铰接部位的结构设计避免了运转过程中出现卡滞,安装时仅需要将主动端对接动力输出轴,通过支座底部的螺栓完成整体固定,再将从动端连接执行机构即可完成装配,不需要额外复杂的调整工序,能够有效缩短设备的装配调试周期,适配多类小型传动系统的动力传递需求。
