400毫米三爪液压卡盘装配结构

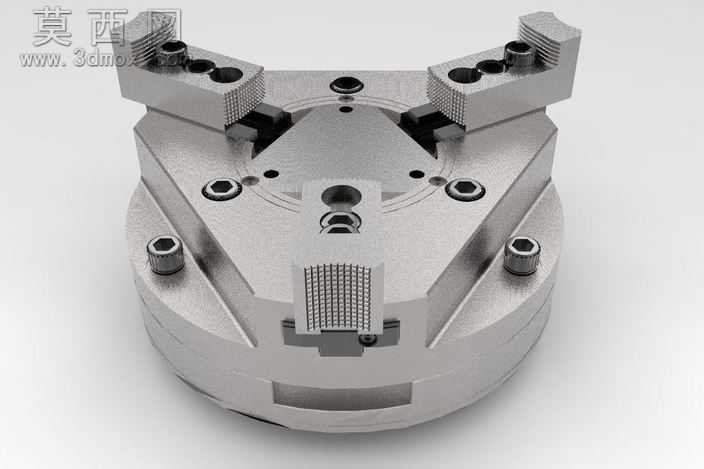

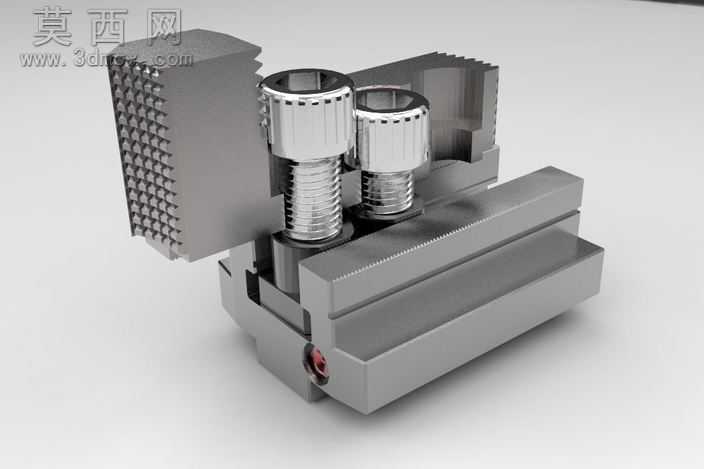

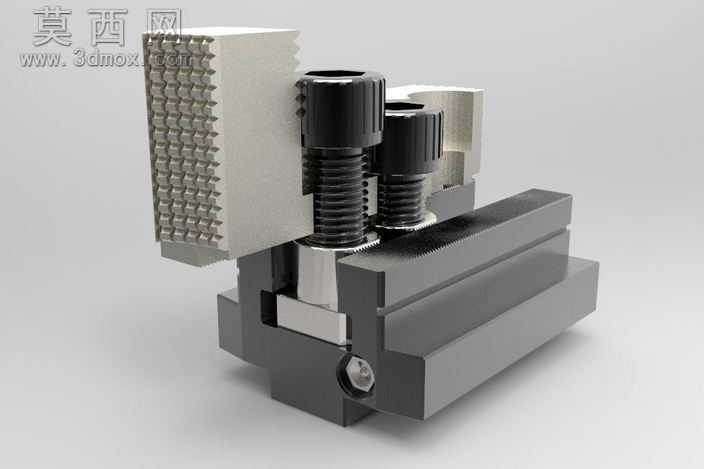

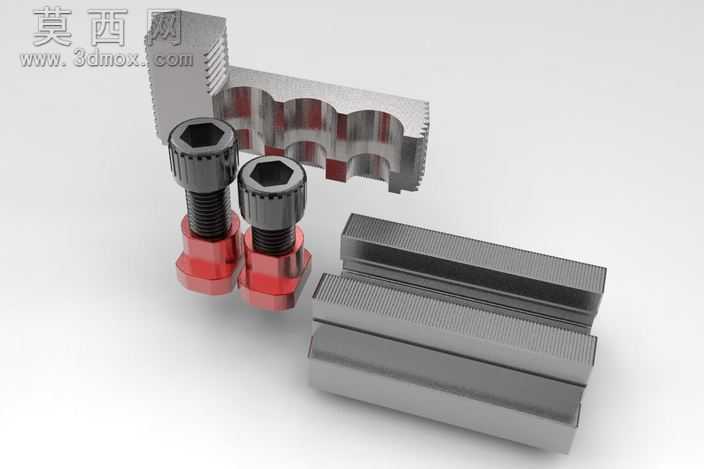

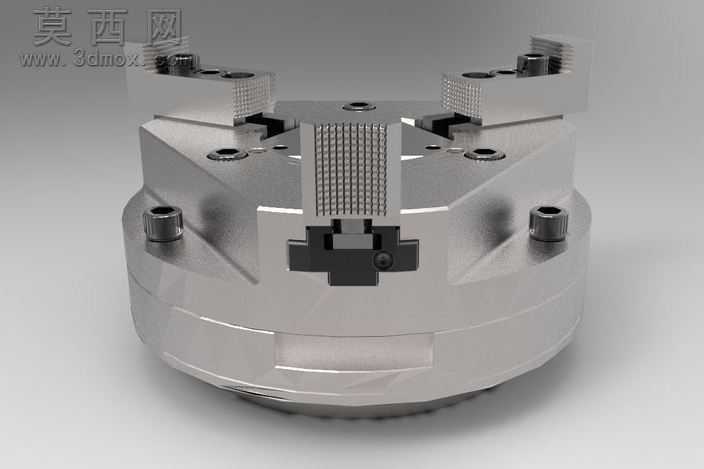

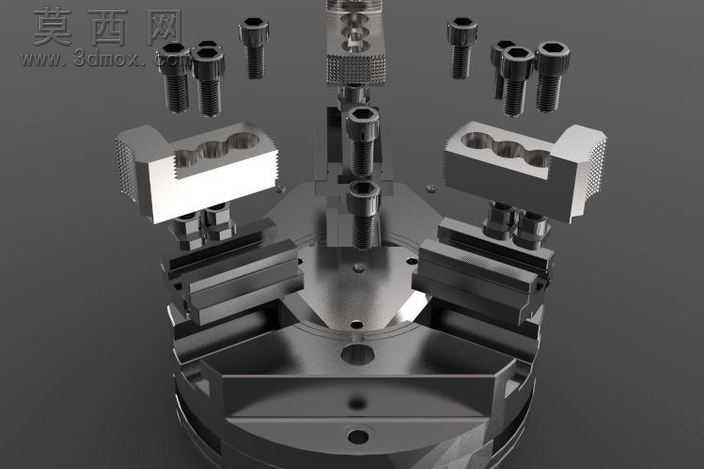

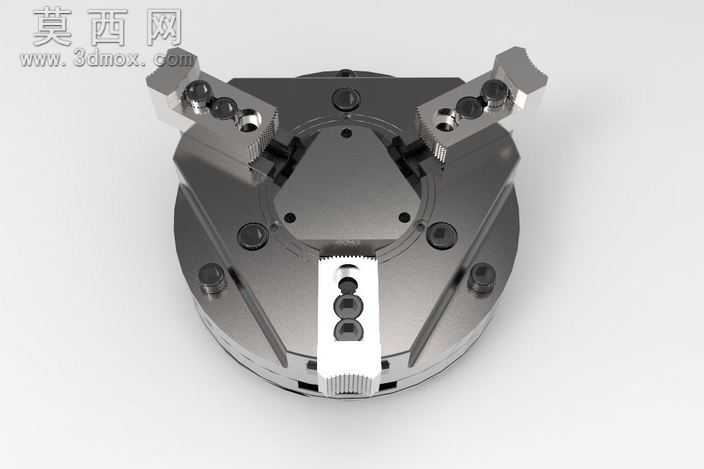

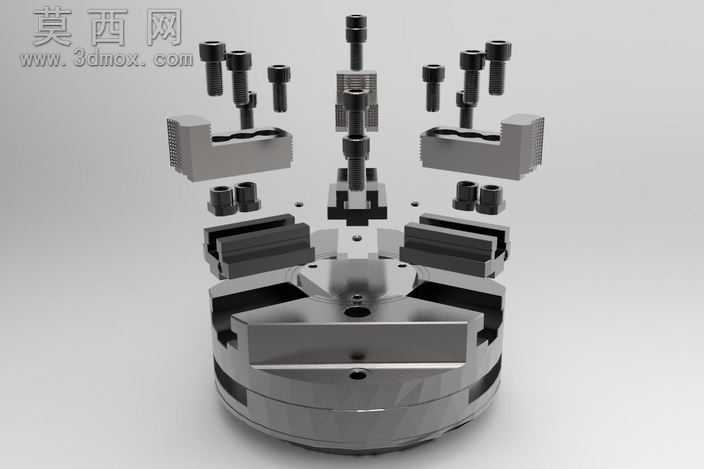

本模型为适配科尔切斯特数控车床的400毫米规格三爪液压卡盘完整装配体，建模过程严格遵循实际加工装配逻辑，对卡盘本体、活动卡爪、驱动楔块、锁紧螺栓、定位螺母等全部零件进行1:1等比例还原，完整呈现液压卡盘的内部传动与外部装夹结构。建模阶段优先梳理液压卡盘的工作逻辑：以液压驱动内部活塞带动楔块机构做轴向运动，将轴向推力转化为三个卡爪的同步径向移动，实现对工件的定心夹紧，因此建模时对卡爪与本体的配合导轨、楔块与卡爪的驱动斜面、活塞与缸体的密封配合面都做了精准的尺寸约束，所有配合间隙符合实际机械加工公差要求，不存在干涉错位问题。材质与渲染阶段，针对卡盘主体采用合金钢材质参数，还原经过调质、表面发黑处理后的金属哑光质感，对螺栓、螺母等标准件做镀锌亮面金属区分，活动卡爪的夹持面还原淬火后的硬质金属纹理，渲染时采用工业产品常用的柔光顶光方案，搭配浅灰色中性背景，通过爆炸视图的呈现方式清晰展示每一个零件的装配位置与连接关系，让观看者可以快速理解卡盘的装配顺序与零件组成。设计过程中充分考虑液压卡盘的实际使用场景，对卡盘的安装定位止口、与车床主轴的连接螺栓孔、润滑油注油通道都做了完整建模，M20螺栓、T型螺母等标准件全部采用对应国标规格建模，可直接用于装配模拟、工装设计参考，也可作为数控教学、机械原理讲解的演示模型，帮助学习者直观理解液压自定心卡盘的定心原理、夹紧力传递路径，以及三爪同步运动的机械结构逻辑，模型结构完整无缺失，各零件可单独拆分编辑，能够满足不同场景下的使用需求。
