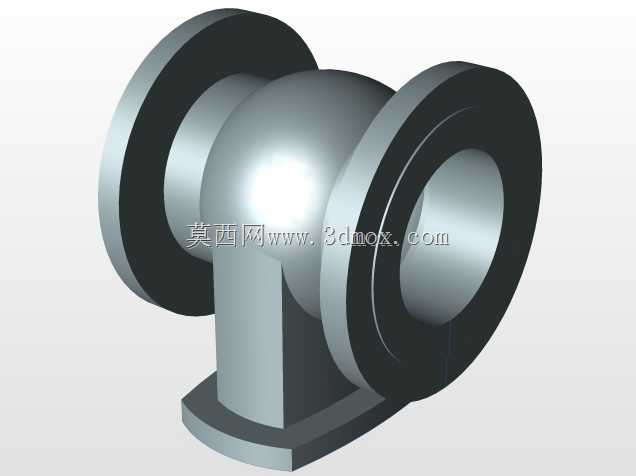

角式法兰连接带支座阀体结构设计

这款角式结构的阀体，主要应用在工业管路系统需要90度转向的流体输送场景中，常见于化工流体输送、市政给排水、暖通循环系统以及中小型动力单元的液压油路布设环节，作为流体通路的核心承压壳体，承担着容纳阀芯启闭构件、对接上下游管路、承载管路系统轴向与径向载荷的作用。从实际使用场景来看，这类带支座的角式阀体不需要额外加装支撑构件，可直接通过底部支座固定在设备机架或者混凝土基础上，能有效抵消管路通断过程中产生的水锤冲击，避免法兰连接处因为长期振动出现密封失效渗漏的问题。

设计过程中首先考虑的是流道的平顺性，阀体内部的球形腔体过渡没有直角突变，能减少流体在转向过程中的压损，降低湍流产生的概率，对于输送含微小固体颗粒的介质时，也能减少颗粒对腔体内壁的冲蚀磨损，延长阀体的实际使用寿命。两端的法兰连接结构采用标准密封面设计，可直接匹配同压力等级的管路法兰，安装时不需要额外加工转接构件，对接时的同轴度通过法兰止口保证，能降低现场安装的对位难度，减少安装错位带来的密封垫偏压渗漏风险。

从安装边界来看，阀体两个法兰端面的垂直布局，使得管路转向时不需要额外加装弯头构件，能缩减管路系统的整体占用空间，对于设备内部布设空间紧凑的场景，这类角式阀体相比直通阀加弯头的组合方案，能减少两个密封连接点，降低整个管路系统的泄漏概率。底部的支座设置有安装固定孔，孔位间距匹配通用的阀组安装支架尺寸，固定后阀体的重心落在支座支撑范围内，即使在高压工况下，也不会因为介质压力的反作用力导致阀体出现偏移。

结构设计上，阀体的壁厚根据承压等级做了等强度优化，法兰与腔体连接的位置做了圆弧过渡加强，避免应力集中导致的承压开裂问题，腔体侧面的支座与主体采用一体化结构设计，相比焊接式支座，不存在焊接热影响区的强度薄弱问题，能承受更高的交变载荷。流道的通径尺寸保持全程一致，不会因为结构转向出现通径缩口，保证流体输送的流量稳定性，在配套阀芯构件后，可实现对管路介质的截断、流量调节等不同功能，适配不同工况的使用需求。
