工业管道用蝶阀结构三维设计

在化工、市政给排水、暖通空调、冶金等行业的流体输送管网中，蝶阀是应用占比极高的截断与调节类部件，核心作用是通过绕阀杆旋转的蝶板实现管路通断控制，也可在特定工况下完成介质流量的线性调节。这款蝶阀的三维装配结构，完全按照实际工程安装需求搭建，建模过程中优先考虑了现场安装的边界约束，所有配合面均预留了符合行业规范的安装公差，避免后期装配时出现干涉问题。

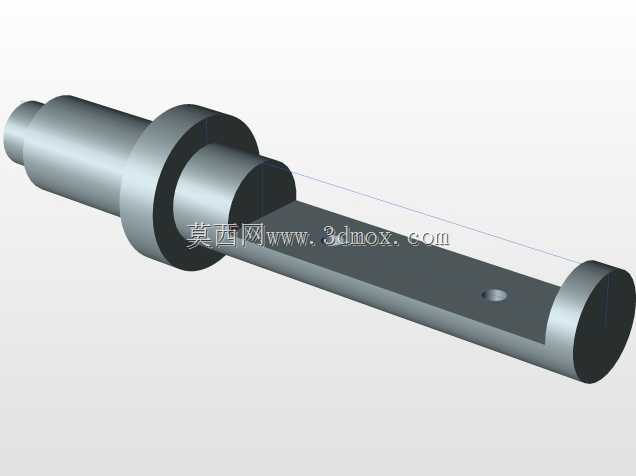

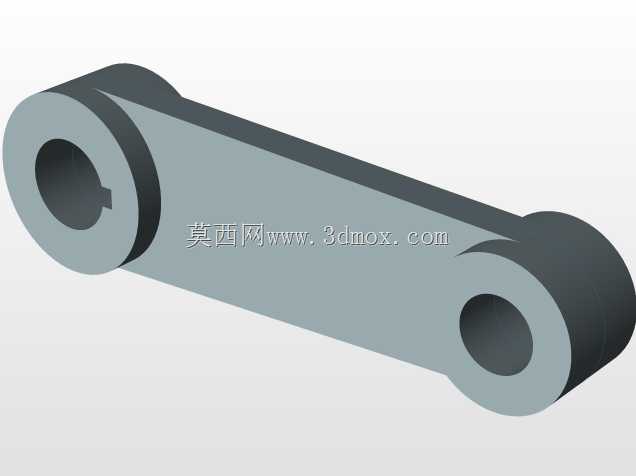

从功能特性来看，该蝶阀采用中线式密封结构，蝶板旋转行程仅为90度，启闭响应速度快，相比同通径的闸阀、截止阀，整体结构长度更短，安装占用空间更小，适合在管网排布紧凑的车间管廊、地下管线井内布置。设计过程中，首先确定了阀杆与蝶板的连接方式，采用扁方加定位销的固定结构，保证阀杆传递扭矩时无打滑间隙，避免长期启闭后出现蝶板偏转、密封面泄漏的问题。密封面采用全包覆橡胶结构，适配水、弱腐蚀性流体等常见工业介质，密封副的压缩量经过反复校核，既保证关闭状态下无渗漏，又避免压缩量过大导致启闭扭矩超标、阀杆受力过载。

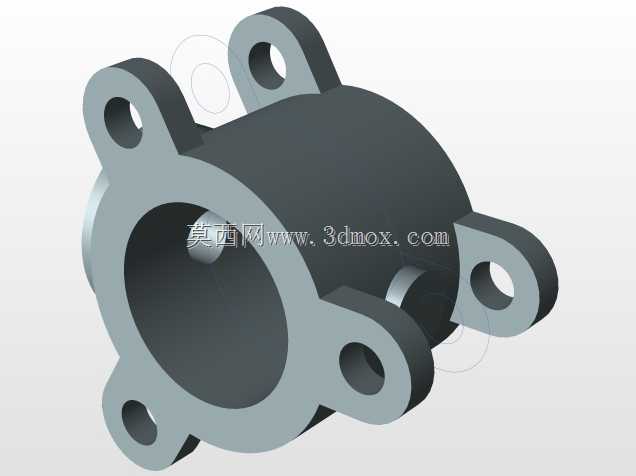

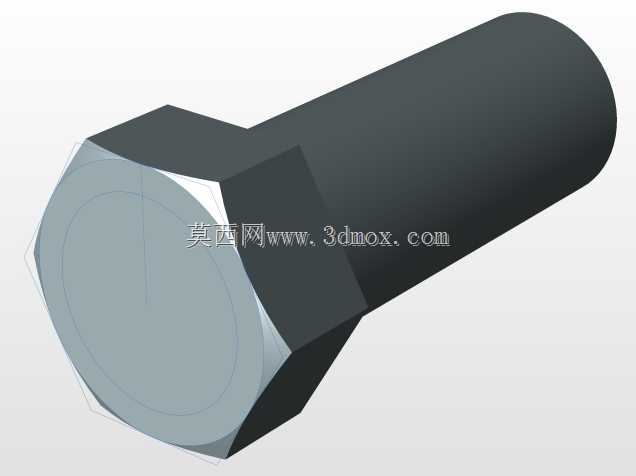

外形尺寸方面，法兰连接尺寸完全匹配对应压力等级的管道法兰标准，螺栓孔的位置度在建模时严格控制公差，现场安装时无需额外扩孔调整。阀杆的上下轴套采用自润滑材质，建模时预留了轴套与阀体的过盈配合量，同时考虑了长期运行磨损后的更换空间，无需拆解整个阀体即可完成轴套维护。蝶板的流线型外形设计，在全开状态下介质流阻系数极低，不会造成过大的管路压力损失，适合大流量输送工况使用。

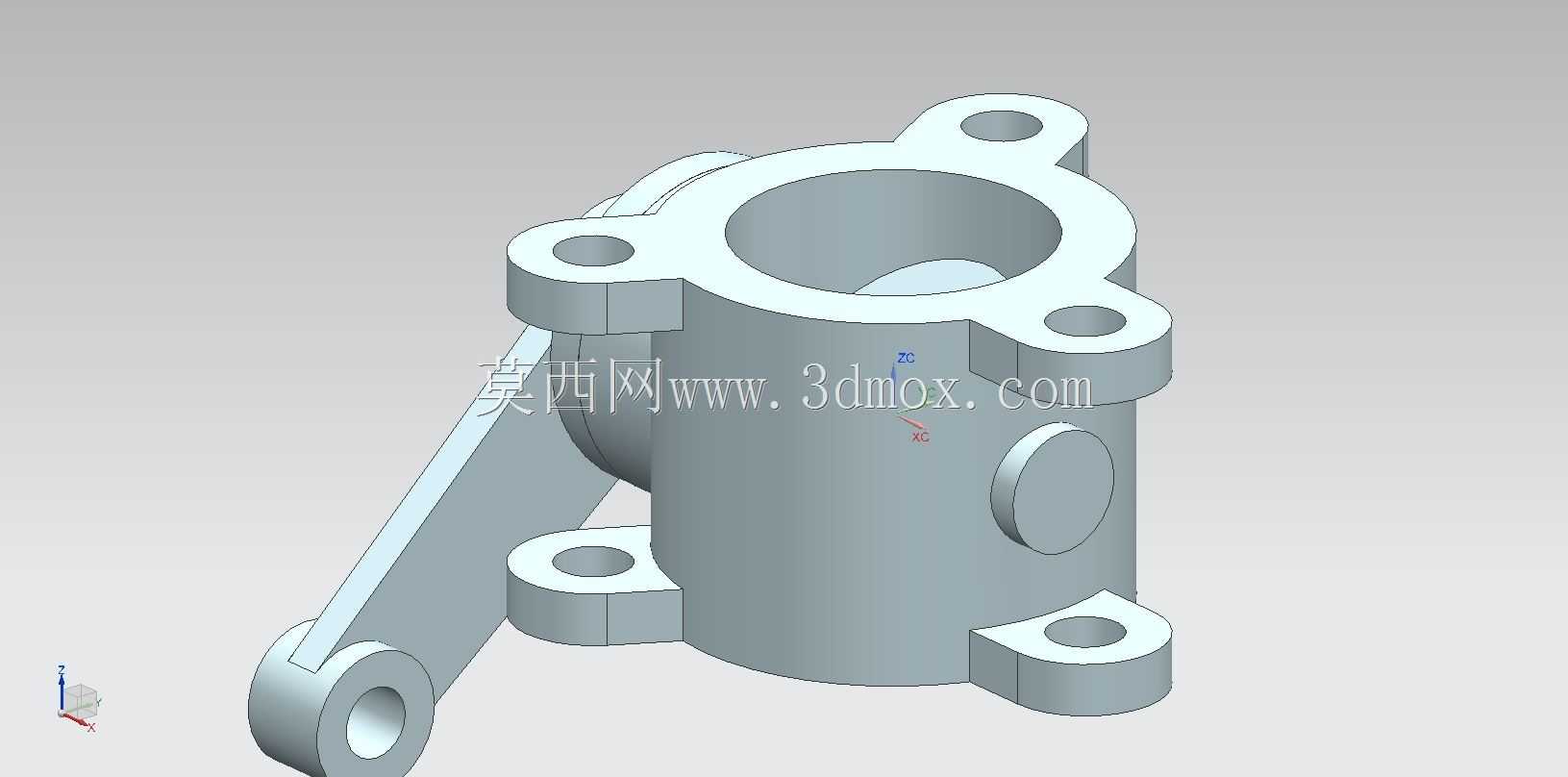

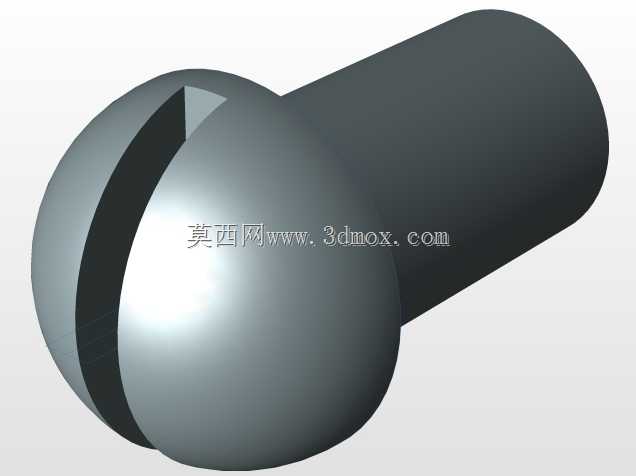

装配逻辑上，按照实际生产装配顺序搭建约束关系，先将下轴套压入阀体底部定位孔，再装入蝶板与阀杆组件，随后安装上轴套、填料压盖以及驱动端连接法兰，所有运动部件均保留了合理的活动间隙，模拟实际启闭动作时无卡滞、无干涉。对于选型工程师而言，这个三维模型可以直接导入管路整体装配中，核对阀门与周边管道、支架、其他设备的安装间距，提前排查现场安装可能出现的碰撞问题；对于结构设计从业者，模型中各部件的壁厚、加强筋布置、连接位置的受力结构，都可以作为同类型阀门设计的参考依据，尤其是密封面的配合尺寸、阀杆的扭矩传递结构，都经过了实际工况的合理性验证，可直接复用在同参数的蝶阀设计项目中，减少重复建模与校核的工作量。
