电脑CPU散热用轴流复合风扇结构设计

日常做PC硬件结构选型、机箱散热系统搭建时，CPU散热风扇是直接决定处理器持续负载下温度表现的核心部件，这款复合结构的轴流风扇，就是针对台式机CPU风冷散热场景做的优化设计，区别于常规单扇叶结构的普通机箱风扇，它在扇叶曲面、边框导流结构上都做了针对性调整，能在相同转速下获得更高的静压与风量表现，适配塔式CPU散热器、下压式散热器的安装需求。

从实际使用场景来看，这类风扇除了用在CPU散热器上，也可兼容机箱进出风位、显卡辅助散热位的安装，设计时首先考虑的是安装边界的通用性，采用标准正方形外框结构，四个角预留带减震胶垫的安装孔位，孔位间距符合PC散热配件的通用安装规范，不管是用自攻螺丝固定在塑料散热器架上，还是用橡胶减震钉固定在机箱钣金位，都能直接适配，不需要额外做安装位的改型。外框的厚度控制在常规25mm规格，不会出现和内存马甲、机箱侧板干涉的问题，做整机结构布局时不用额外预留多余的避让空间。

扇叶部分采用复合曲面设计，每片扇叶的前缘做了切角处理，能切割进风端的紊乱气流，减少扇叶高速转动时的涡流噪音，后缘则做了弧度收窄，引导气流顺着轴向直吹散热鳍片，避免气流在扇叶末端发散损失风压。扇叶中心的轮毂做了加厚处理，内部预留了标准直流电机的安装位，电机走线可以顺着轮毂侧边的隐藏线槽走到外框边缘，不会干扰气流通道。外框的四个边角做了圆弧过渡，既避免安装时划手，也能减少边角位置的气流紊流，进风侧的框边做了微倒角处理，引导周边空气更顺畅地进入扇叶做功区域，出风侧则做了平直的导流边，让吹出的气流保持集中，直吹散热鳍片的中心区域，提升鳍片的热交换效率。

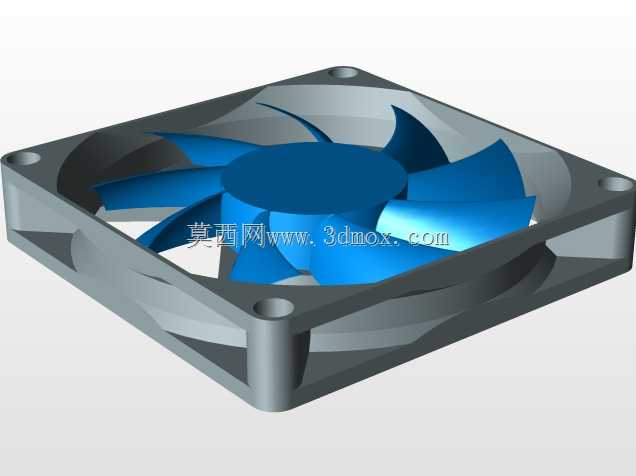

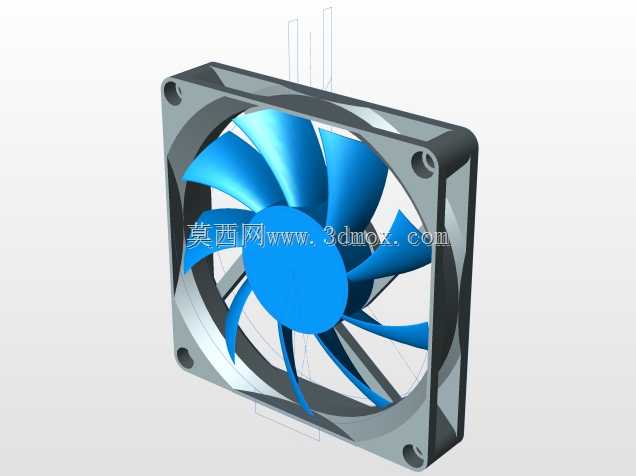

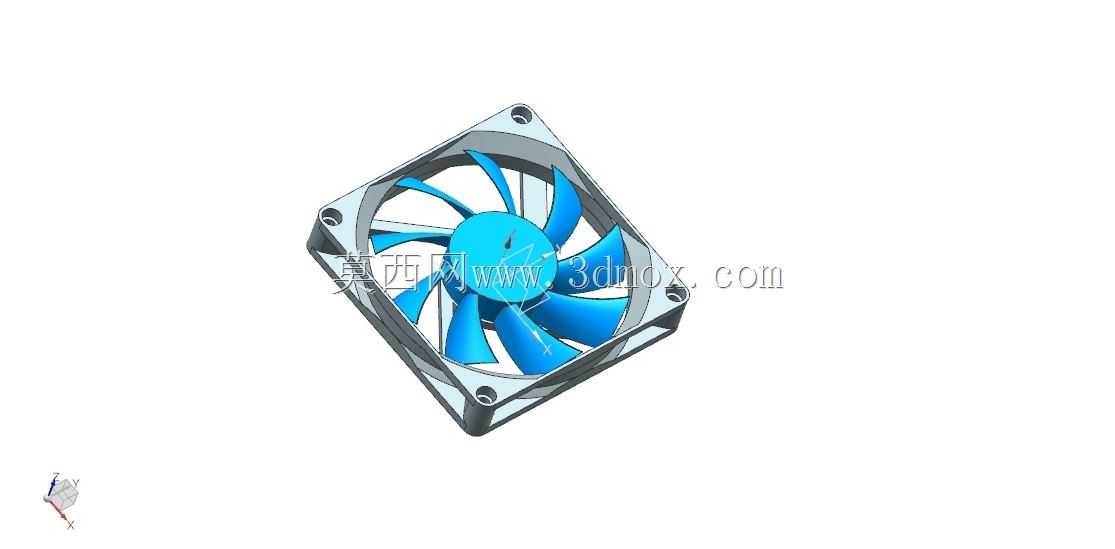

做三维建模时，扇叶的曲面是通过多截面曲面拟合完成的，每片扇叶的安装角度从根部到梢部做了渐变调整，根部角度更大保证结构强度，梢部角度稍小降低转动阻力，平衡风量与噪音表现。外框的加强筋做了非对称布局，避免和扇叶转动频率产生共振，降低运行时的异音。整个结构的壁厚保持均匀，不管是做注塑开模还是3D打印手板验证，都不会出现壁厚不均导致的缩痕、变形问题，安装孔位内嵌了铜套预埋位，反复拆装也不会出现塑料孔滑牙的问题，能满足DIY玩家反复调整散热配置、工业设备长期固定安装的不同使用需求。
